12 Uvedení do provozu

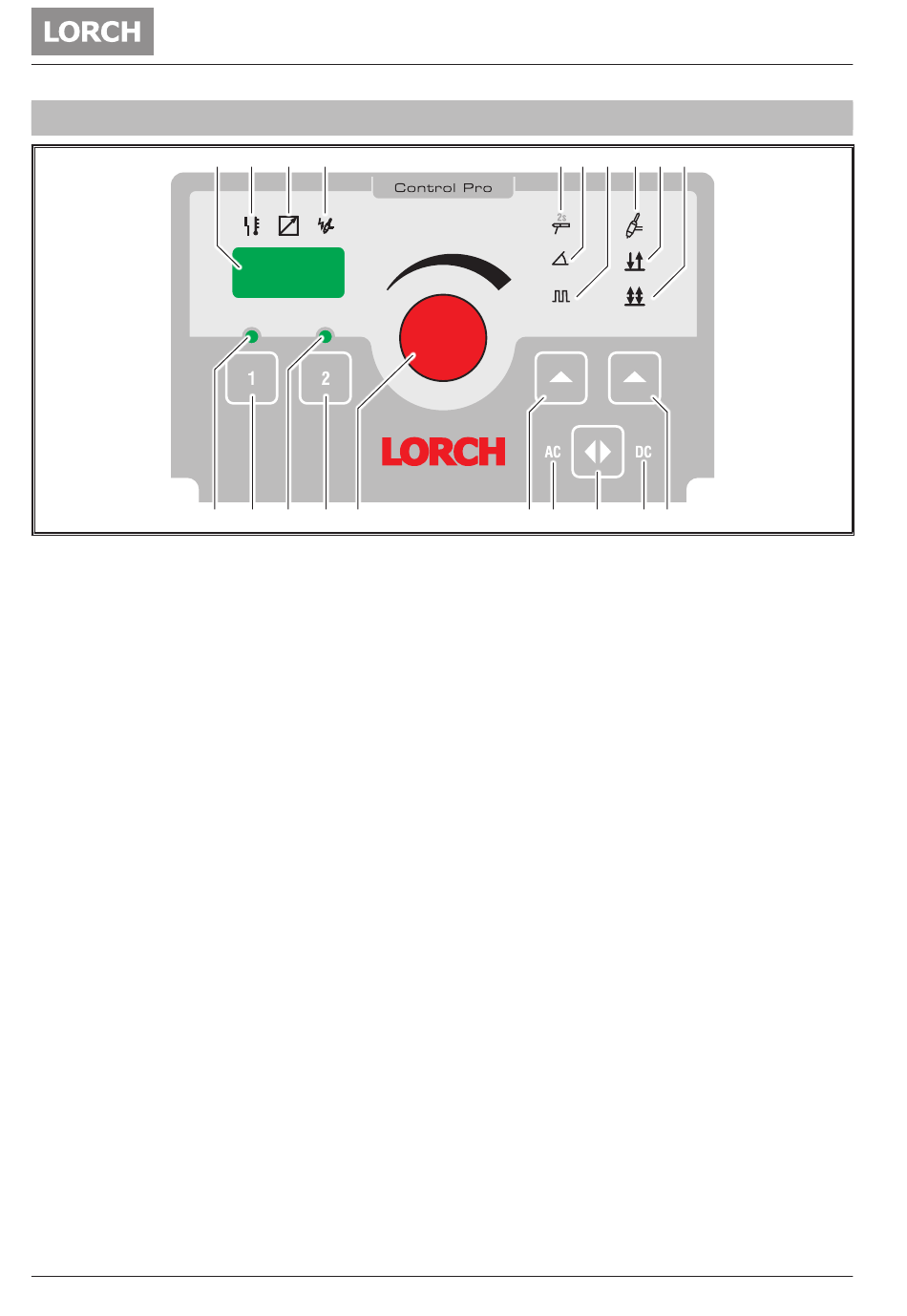

Obr. 8: Ovládací panel HandyTIG 200 AC/DC
30
7-segmentový displej
zobrazuje zvolenou hodnotu proudu.
Při aktivovaném vedlejším parametru střídavě zobra-
zuje kód a nastavenou hodnotu vedlejšího parametru.
31
LED Porucha
pokud trvale svítí, na 7-segmentovém displeji je zobra-
.
zen kód chyby
32
LED Dálkové ovládání
Ruční dálkové ovládání připojeno:
LED svítí trvale, otočný regulátor Svařovací proud 45
není aktivní, nastavení je možné pouze pomocí ruční-
ho dálkového ovládání.
Pedálové dálkové ovládání připojeno:
LED svítí při aktivaci pedálu, otočný regulátor určuje ma-
ximální hodnotu pro rozsah regulace pedálem
je nastaveno např. 100A, může být pomocí pedálu
vyvolán proud v rozsahu 5A-100A.
33
LED HF
svítí při aktivní funkci HF
(bezdotykové zapalování).
34
LED Elektroda
svítí při zvoleném režimu Elektroda.
35
LED Slope
svítí při aktivní funkci Slope
(Náběh a pokles proudu).
36
LED Puls
svítí při aktivní funkci Puls
(proud pulzující mezi hodnotou I1 a I2)
37
LED TIG
svítí při aktivovaném režimu TIG.
38
LED 2-takt
svítí v režimu 2-takt (pouze v pracovním režimu TIG).
39
LED 4-takt
svítí v režimu 4-takt (pouze v pracovním režimu TIG).
- 172 -
30 31 32 33
HandyTIG 200 HandyTIG 200
49 48 47 46 45
. Pokud
34 35 36 37 38 39
AC/DC AC/DC
44 43
40
Tlačítko TIG/2-takt/4-takt
slouží pro volbu provozního režimu TIG i módů 2-takt
a 4-takt.
41
LED DC
svítí při aktivaci stejnosměrném proudu.
42
Tlačítko Druh proudu
slouží k výběru druhu proudu - stejnosměrného nebo
střídavého.
43
LED AC
svítí při aktivaci střídavého proudu.
44
Tlačítko Elektroda / Slope / Puls
slouží k výběru provozního režimu Elektroda a módů
Slope a Puls.
Pro výběr provozního režimu Elektroda musí být toto
tlačítko stisknuto na min. 2 sekundy.
45
Otočný regulátor Svařovací proud
slouží k plynulé regulaci svařovacího proudu.
46
Tlačítko Job 2
stisk na min. 3 sekundy uloží aktuální nastavení jako
Job.
Krátký stisk vyvolá uložený Job.
47
LED Job 2
svítí při aktivním Jobu 2,
bliká po uložení do pozice 2.
48
Tlačítko Job 1
stisk na min. 3 sekundy uloží aktuální nastavení jako
Job.
Krátký stisk vyvolá uložený Job.
49
LED Job 1
svítí při aktivním Jobu 1,
bliká po uložení do pozice 1.
909.1719.9-07
Uvedení do provozu
42 41 40
