12 Messa in funzione

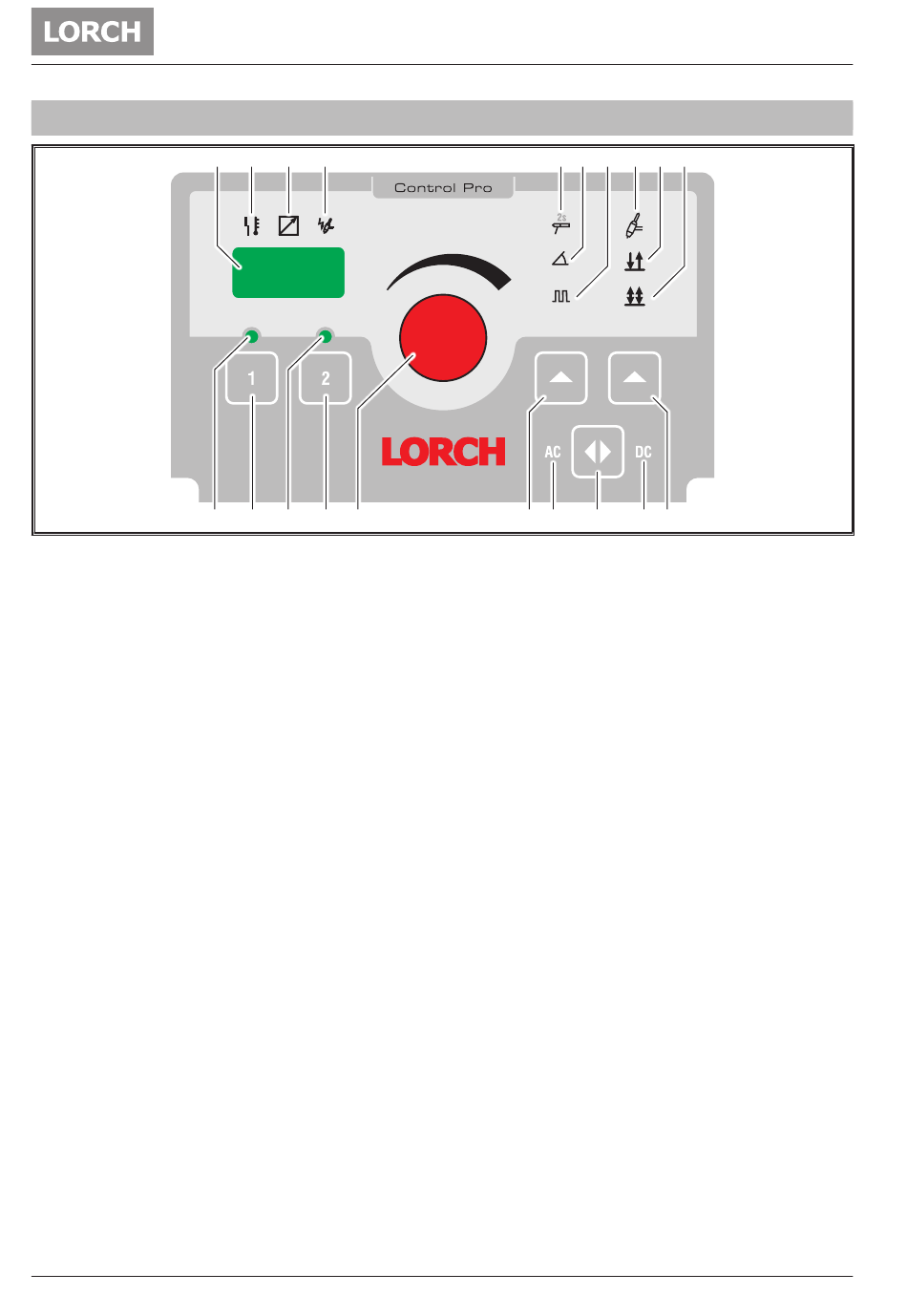

Fig. 10: Pannello di controllo HandyTIG 200 AC/DC
30
Display a 7 segmenti
Visualizza la corrente impostata.
Alternativamente visualizza codice e valore dei para-
metri secondari.
31
LED malfunzionamento
Acceso permanentemente, il display a 7 segmenti
mostra codice errore 30.
32
LED comando a distanza
Comando a distanza manuale collegato:
Acceso permanentemente, la manopola della corrente
di saldatura 45 disabilitata, regolazione possibile solo
con comando a distanza manuale.
Comando a pedale collegato: Si accende per attivazione,
ruotando la manopola 45 sul display appare il massimo
valore di corrente, es. se è impostato 100A, il comando a
pedale regolerà tra 5A e 100A.
33
LED HF
Acceso se la funzione innesco HF è attiva
(innesco senza contatto).
34
LED Elettrodo
Si accende se la funzione elettrodo è attiva.
35
LED Rampe
E' acceso quando la funzione Rampe è attiva
36
LED Pulsazione
Si accende se la funzione Pulsazione è attivata (la pul-
sazione avviene tra la corrente I1 e I2).
37
LED TIG
Si accende se la funzione TIG è attiva
38
LED 2 tempi
E' acceso se la funzione 2 tempi è attiva. (solo in moda-
lità TIG.
39
LED 4 tempi
E' acceso se la funzione 4 tempi è attiva. (solo in moda-
lità TIG).
- 192 -
30 31 32 33
HandyTIG 200 HandyTIG 200
49 48 47 46 45
34 35 36 37 38 39
AC/DC AC/DC
44 43
40
Pulsante di selezione TIG/2 tempi/4 tempi
Per la selezione della modalità TIG sia in 2 tempi che 4
tempi.
41
LED DC
E' acceso se la modalità DC (corrente continua) è attiva.
42
Pulsante di selezione modalità Corrente
Per selezionare la modalità corrente continua o alter-
nata.
43
LED AC
E' acceso se la modalità AC (corrente alternata) è attiva.
44
Pulsante di selezione modalità Elettrodo/Rampe/Pulsa-
zione
Per la selezione della modalità elettrodo, nonché Ram-
pe e Pulsazione.
Per selezionare la modalità elettrodo, tenere premuto
il pulsante per almeno 2 secondi.
45
Manopola per la regolazione della corrente di saldatu-
ra
Per la regolazione continua della corrente di saldatura.
46
Pulsante Job 2
Tenere premuto per almeno 3 secondi per salvare il
settaggio corrente nel Job
Premere lievemente per richiamare il Job salvato.
47
LED Job 2
Si accende se il Job 2 è selezionato, lampeggia per
segnalare l'avvenuta memorizzazione.
48
Pulsante Job 1
Tenere premuto per almeno 3 secondi per salvare il
settaggio corrente nel Job.
Premere lievemente per richiamare il Job salvato.
49
LED Job 1
Si accende se il Job 1 è selezionato, lampeggia per
segnalare l'avvenuta memorizzazione.
