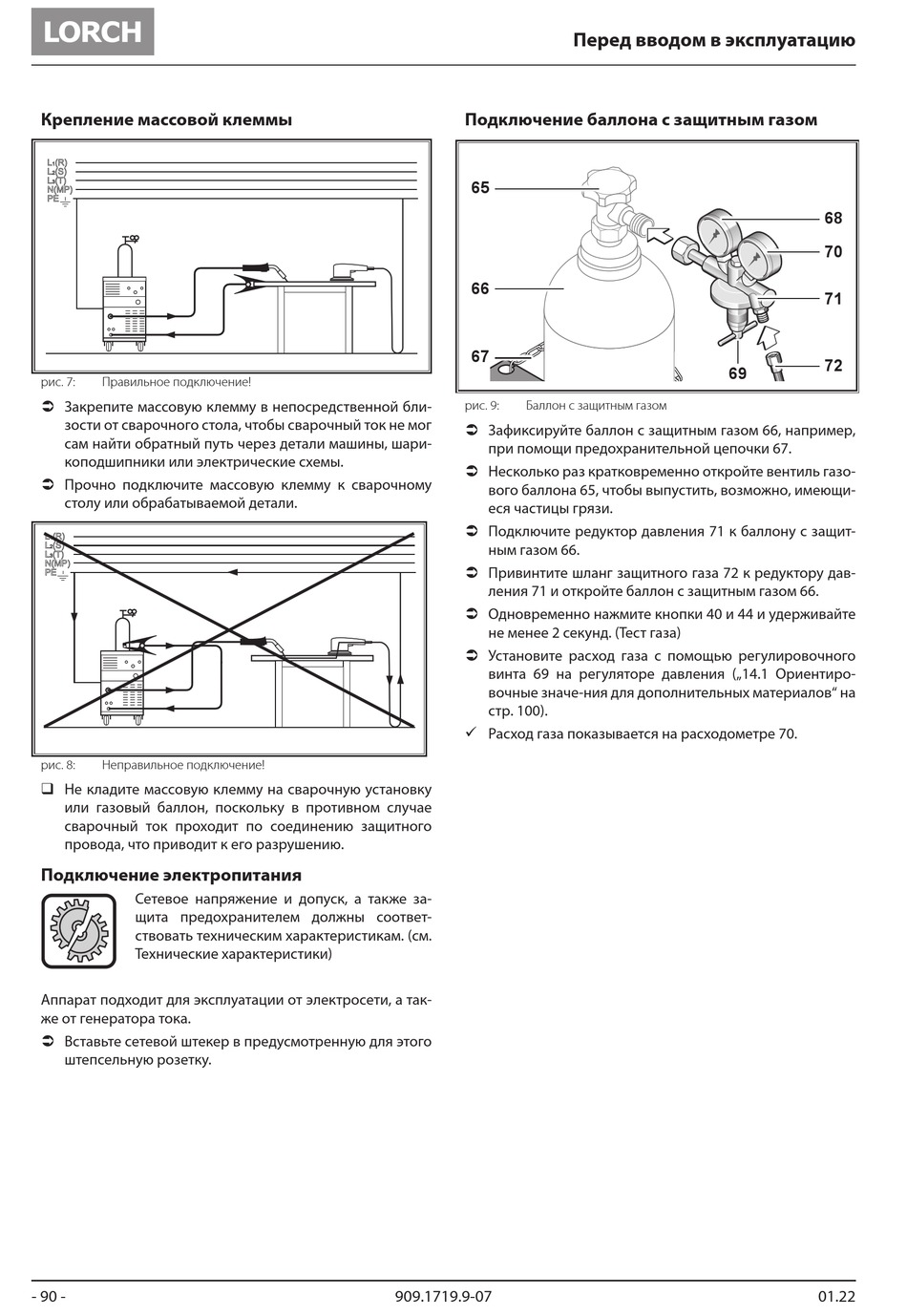

Крепление массовой клеммы
рис. 7: Правильное подключение!
 Закрепите массовую клемму в непосредственной бли-
зости от сварочного стола, чтобы сварочный ток не мог
сам найти обратный путь через детали машины, шари-
коподшипники или электрические схемы.
 Прочно подключите массовую клемму к сварочному
столу или обрабатываемой детали.
рис. 8: Неправильное подключение!
‰ Не кладите массовую клемму на сварочную установку
или газовый баллон, поскольку в противном случае
сварочный ток проходит по соединению защитного
провода, что приводит к его разрушению.
Подключение электропитания
Сетевое напряжение и допуск, а также за-
щита предохранителем должны соответ-
ствовать техническим характеристикам. (см.
Технические характеристики)
Аппарат подходит для эксплуатации от электросети, а так-
же от генератора тока.
 Вставьте сетевой штекер в предусмотренную для этого
штепсельную розетку.
- 90 -
Подключение баллона с защитным газом
65
66
67
рис. 9: Баллон с защитным газом
 Зафиксируйте баллон с защитным газом 66, например,
при помощи предохранительной цепочки 67.
 Несколько раз кратковременно откройте вентиль газо-
вого баллона 65, чтобы выпустить, возможно, имеющи-
еся частицы грязи.
 Подключите редуктор давления 71 к баллону с защит-
ным газом 66.
 Привинтите шланг защитного газа 72 к редуктору дав-
ления 71 и откройте баллон с защитным газом 66.
 Одновременно нажмите кнопки 40 и 44 и удерживайте
не менее 2 секунд. (Тест газа)
 Установите расход газа с помощью регулировочного
винта 69 на регуляторе давления („14.1 Ориентиро-
вочные значе-ния для дополнительных материалов" на
стр. 100).
9 Расход газа показывается на расходометре 70.
909.1719.9-07
Перед вводом в эксплуатацию
69
68
70
71
72
01.22
