12 Puesta en funcionamiento

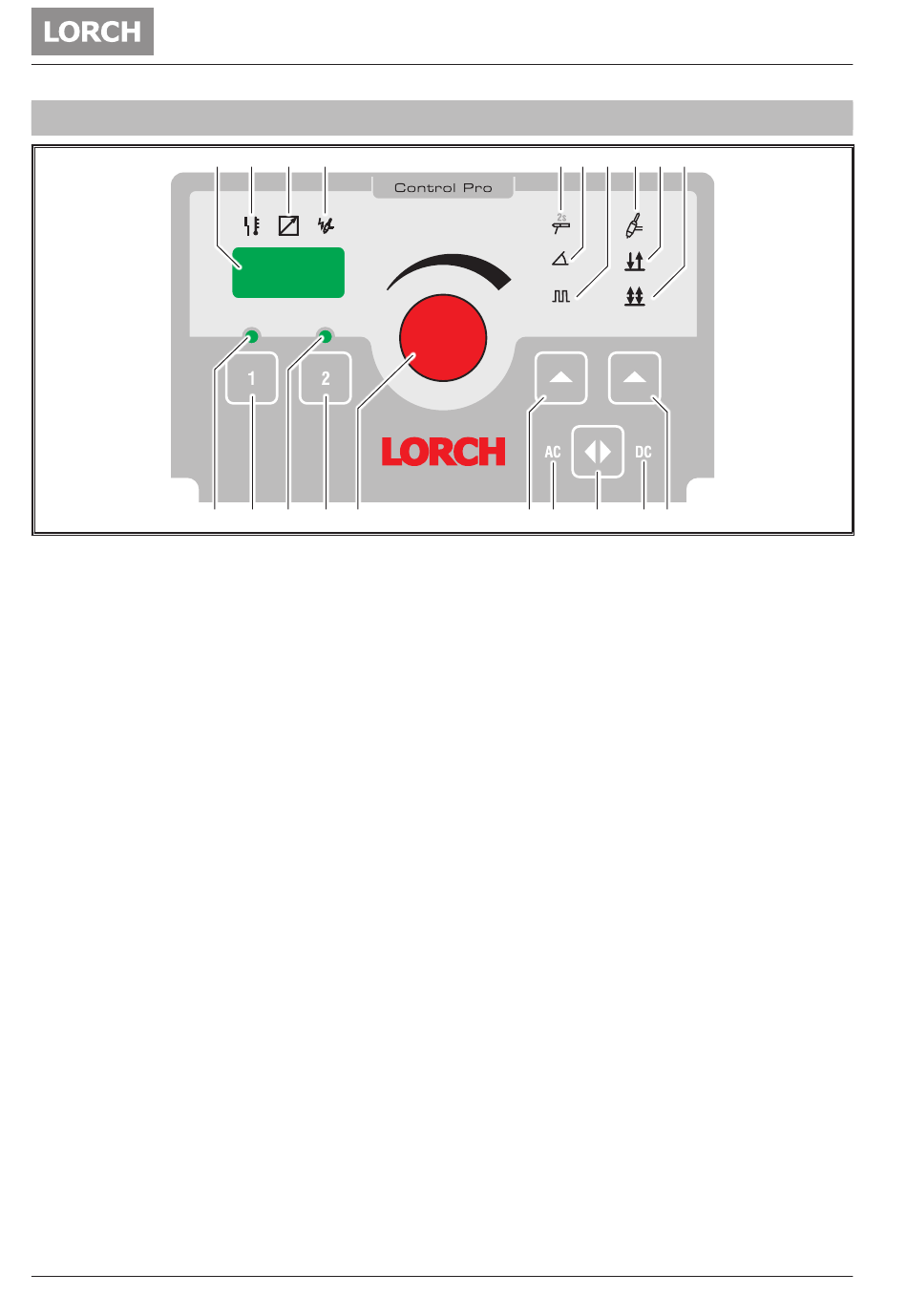

Fig. 10: Panel de mando móvil TIG 200 AC/DC
30
La pantalla de 7 segmentos
muestra la alimentación eléctrica seleccionada.
Con los parámetros secundarios activados se muestra
alternativamente el código y el ajuste del parámetro
secundario.
31
El LED de avería
se ilumina de forma fija y en la pantalla de 7 segmentos
30 se muestra el código de error.
32
LED de regulador remoto
regulador remoto manual conectado:
El LED se ilumina con luz fija, el botón giratorio de co-
rriente de soldadura 45 no funciona, sólo puede reali-
zarse el ajuste en el regulador remoto manual.
Regulador remoto de pedal conectado:
El LED se ilumina al pulsar el regulador remoto de pedal,
el botón giratorio 45 permite ajustar el valor máximo
para el rango de ajuste del regulador remoto de pedal.
Si está ajustado, p.ej. 100 A es posible utilizar de 5 A a
100 A mediante el regulador remoto de pedal.
33
El LED HF
se ilumina cuando está seleccionada la función HF
(encendido sin contacto).
34
El LED Electrodos
se ilumina durante el modo de operación Electrodos.
35
El LED Slope (Rampa)
se ilumina cuando está seleccionada la función Slope
(aumento o descenso de corriente).
36
El LED Pulsen (Pulsos)
se ilumina cuando está seleccionada la función Pulsen
(Pulsos)
(se pulsa entre la corriente de soldadura I1 e I2)
37
El LED TIG
se ilumina durante el modo de operación TIG.
38
LED 2-Takt (2 tiempos)
se ilumina durante el modo de operación de 4 tiempos
(sólo con el procedimiento de soldadura TIG).
39
LED 4-Takt (4 tiempos)
se ilumina durante el modo de operación de 4 tiempos
(sólo con el procedimiento de soldadura TIG).
- 50 -
30 31 32 33
HandyTIG 200 HandyTIG 200
49 48 47 46 45
34 35 36 37 38 39
AC/DC AC/DC
44 43
40
El pulsador TIG/2 tiempos/4 tiempos
sirve para seleccionar el modo de funcionamiento TIG,
así como el modo de 2 tiempos y 4 tiempos.
41
El LED DC
se ilumina cuando está seleccionado el modo de ali-
mentación por corriente continua.
42
El pulsador Stromart (Modo alim.)
sirve para seleccionar el modo de alimentación por
corriente continua o alterna.
43
El LED AC
se ilumina cuando está seleccionado el modo de ali-
mentación por corriente alterna.
44
El pulsador Electrodo/Rampa/Pulsos
sirve para seleccionar el modo de funcionamiento Elec-
trodo, así como el modo Rampa y Pulsos.
Para seleccionar el modo de funcionamiento Electrodo
debe mantener pulsado el pulsador durante 2 segun-
dos como mínimo.
45
Botón giratorio corriente de soldadura
sirve para ajustar la corriente de soldadura mediante
regulación continua.
46
Mantenga pulsada la tecla Job 2 (Programa 2)
durante 3 segundos como mínimo y los ajustes actuales
se guardarán como Job (Programa).
Pulse brevemente para acceder a la tarea guardada.
47
El LED Job 2 (Programa 2)
se ilumina cuando está seleccionado el Job 2 (Programa
2)
y parpadea después de guardar el Programa 2.
48
Mantenga pulsada la tecla Job 1 (Programa 1)
durante 3 segundos como mínimo y los ajustes actuales
se guardarán como Job (Programa).
Pulse brevemente para acceder a la tarea guardada.
49
El LED Job 1 (Programa 1)
se ilumina cuando está seleccionado el Job 1 (Programa
1)
y parpadea después de guardar el Programa 1.
909.1719.9-07
Puesta en funcionamiento
42 41 40
