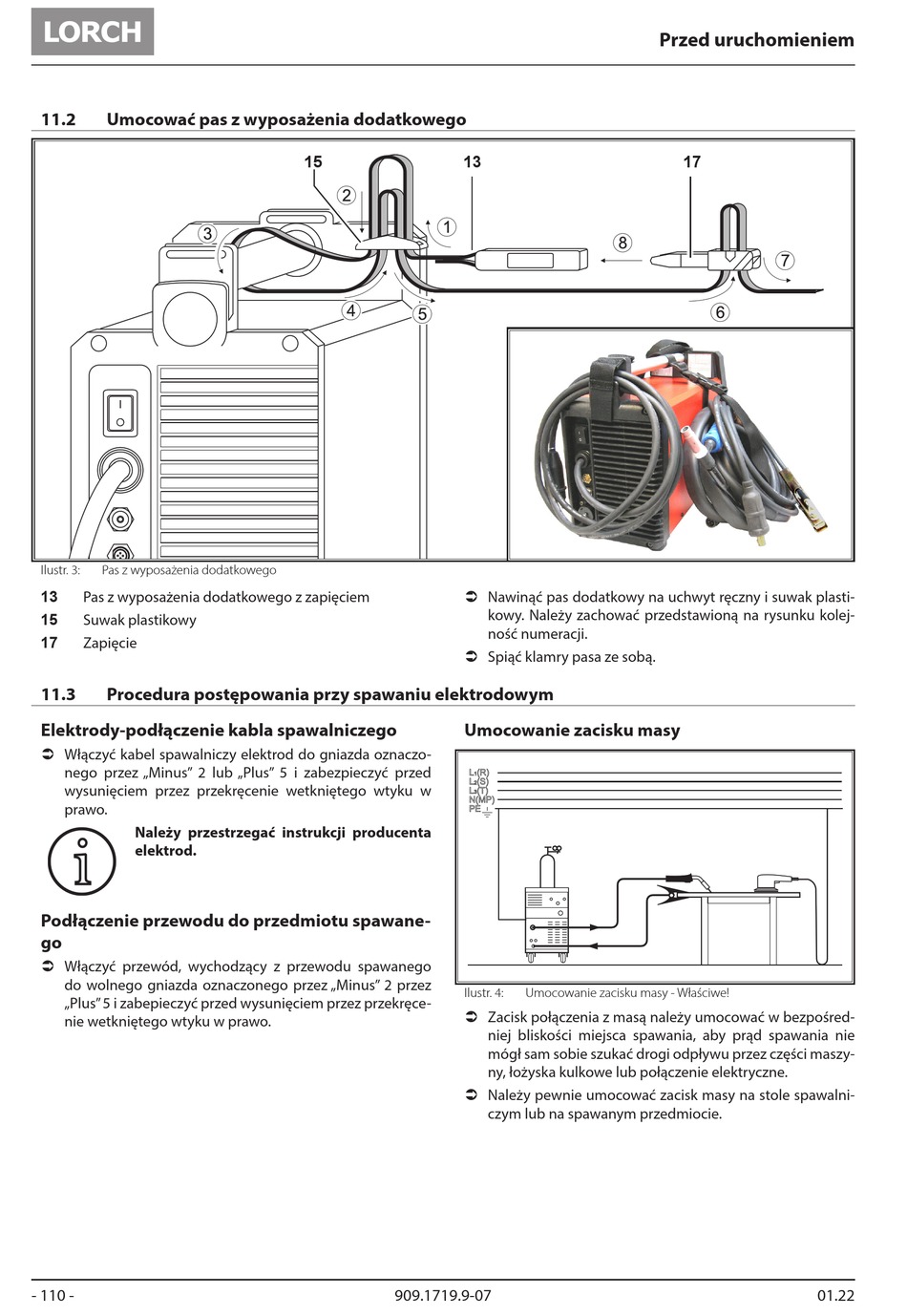

LORCH HandyTIG 200 AC/DC ControlPro Bedienungshandbuch Seite 110

11.2 Umocować pas z wyposażenia dodatkowego
Ilustr. 3: Pas z wyposażenia dodatkowego
13
Pas z wyposażenia dodatkowego z zapięciem
15
Suwak plastikowy
17
Zapięcie
11.3 Procedura postępowania przy spawaniu elektrodowym
Elektrody-podłączenie kabla spawalniczego
 Włączyć kabel spawalniczy elektrod do gniazda oznaczo-
nego przez „Minus" 2 lub „Plus" 5 i zabezpieczyć przed
wysunięciem przez przekręcenie wetkniętego wtyku w
prawo.
Należy przestrzegać instrukcji producenta
i i
elektrod.
Podłączenie przewodu do przedmiotu spawane-
go
 Włączyć przewód, wychodzący z przewodu spawanego
do wolnego gniazda oznaczonego przez „Minus" 2 przez
„Plus" 5 i zabepieczyć przed wysunięciem przez przekręce-
nie wetkniętego wtyku w prawo.
- 110 -
15 13
 Nawinąć pas dodatkowy na uchwyt ręczny i suwak plasti-
 Spiąć klamry pasa ze sobą.
Umocowanie zacisku masy
Ilustr. 4:
 Zacisk połączenia z masą należy umocować w bezpośred-
 Należy pewnie umocować zacisk masy na stole spawalni-
909.1719.9-07
Przed uruchomieniem
kowy. Należy zachować przedstawioną na rysunku kolej-
ność numeracji.
Umocowanie zacisku masy - Właściwe!
niej bliskości miejsca spawania, aby prąd spawania nie
mógł sam sobie szukać drogi odpływu przez części maszy-
ny, łożyska kulkowe lub połączenie elektryczne.
czym lub na spawanym przedmiocie.
17
01.22
