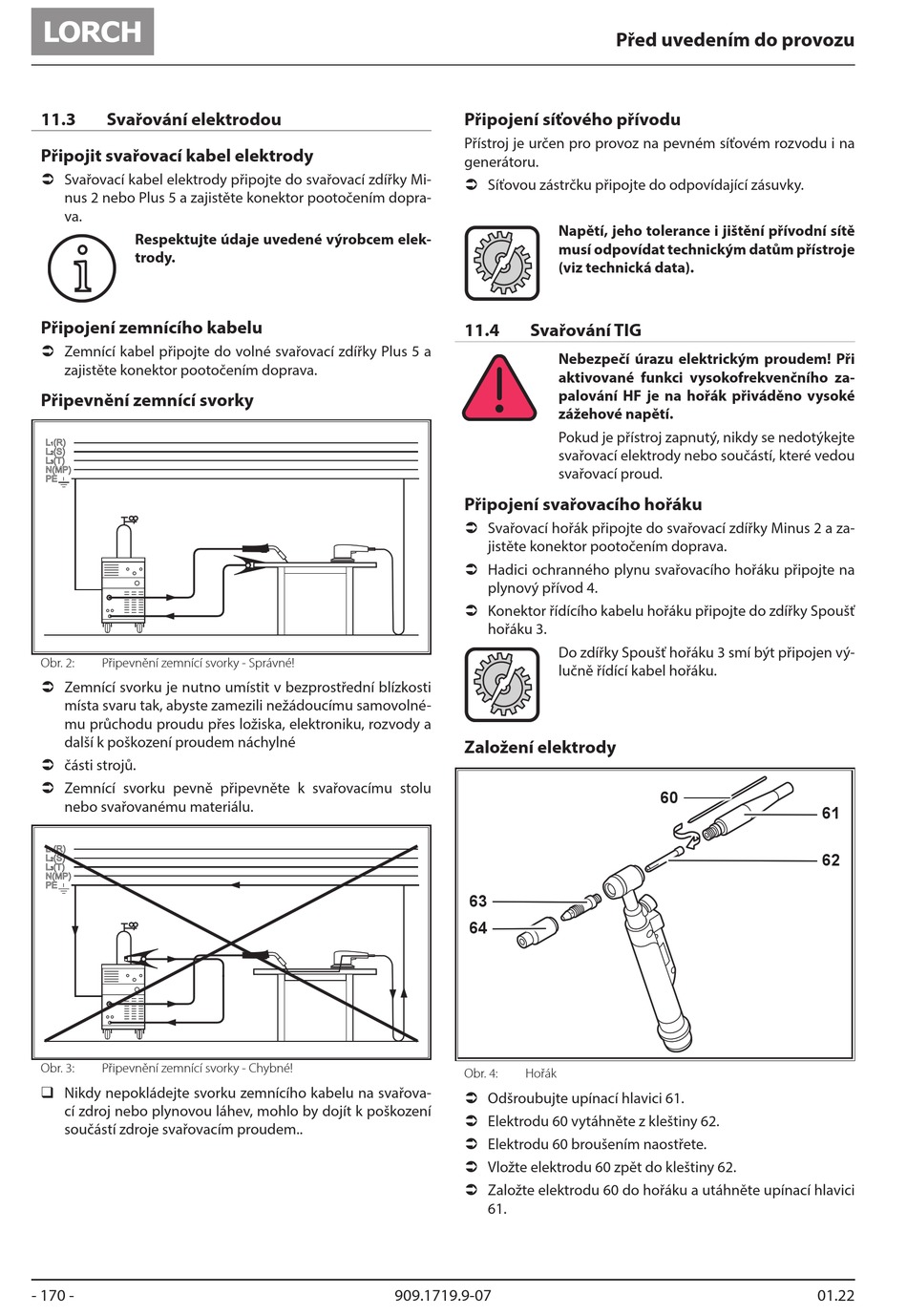

11.3 Svařování elektrodou
Připojit svařovací kabel elektrody
 Svařovací kabel elektrody připojte do svařovací zdířky Mi-
nus 2 nebo Plus 5 a zajistěte konektor pootočením dopra-
va.
Respektujte údaje uvedené výrobcem elek-
i i
trody.
Připojení zemnícího kabelu
 Zemnící kabel připojte do volné svařovací zdířky Plus 5 a
zajistěte konektor pootočením doprava.
Připevnění zemnící svorky
Obr. 2: Připevnění zemnící svorky - Správné!
 Zemnící svorku je nutno umístit v bezprostřední blízkosti
místa svaru tak, abyste zamezili nežádoucímu samovolné-
mu průchodu proudu přes ložiska, elektroniku, rozvody a
další k poškození proudem náchylné
 části strojů.
 Zemnící svorku pevně připevněte k svařovacímu stolu
nebo svařovanému materiálu.
Obr. 3: Připevnění zemnící svorky - Chybné!
‰ Nikdy nepokládejte svorku zemnícího kabelu na svařova-
cí zdroj nebo plynovou láhev, mohlo by dojít k poškození
součástí zdroje svařovacím proudem..
- 170 -
Připojení síťového přívodu
Přístroj je určen pro provoz na pevném síťovém rozvodu i na
generátoru.
 Síťovou zástrčku připojte do odpovídající zásuvky.
Napětí, jeho tolerance i jištění přívodní sítě
musí odpovídat technickým datům přístroje
(viz technická data).
11.4 Svařování TIG
Nebezpečí úrazu elektrickým proudem! Při
aktivované funkci vysokofrekvenčního za-
palování HF je na hořák přiváděno vysoké
zážehové napětí.
Pokud je přístroj zapnutý, nikdy se nedotýkejte
svařovací elektrody nebo součástí, které vedou
svařovací proud.
Připojení svařovacího hořáku
 Svařovací hořák připojte do svařovací zdířky Minus 2 a za-
jistěte konektor pootočením doprava.
 Hadici ochranného plynu svařovacího hořáku připojte na
plynový přívod 4.
 Konektor řídícího kabelu hořáku připojte do zdířky Spoušť
hořáku 3.
Do zdířky Spoušť hořáku 3 smí být připojen vý-
lučně řídící kabel hořáku.
Založení elektrody
63
64
Obr. 4: Hořák
 Odšroubujte upínací hlavici 61.
 Elektrodu 60 vytáhněte z kleštiny 62.
 Elektrodu 60 broušením naostřete.
 Vložte elektrodu 60 zpět do kleštiny 62.
 Založte elektrodu 60 do hořáku a utáhněte upínací hlavici
61.
