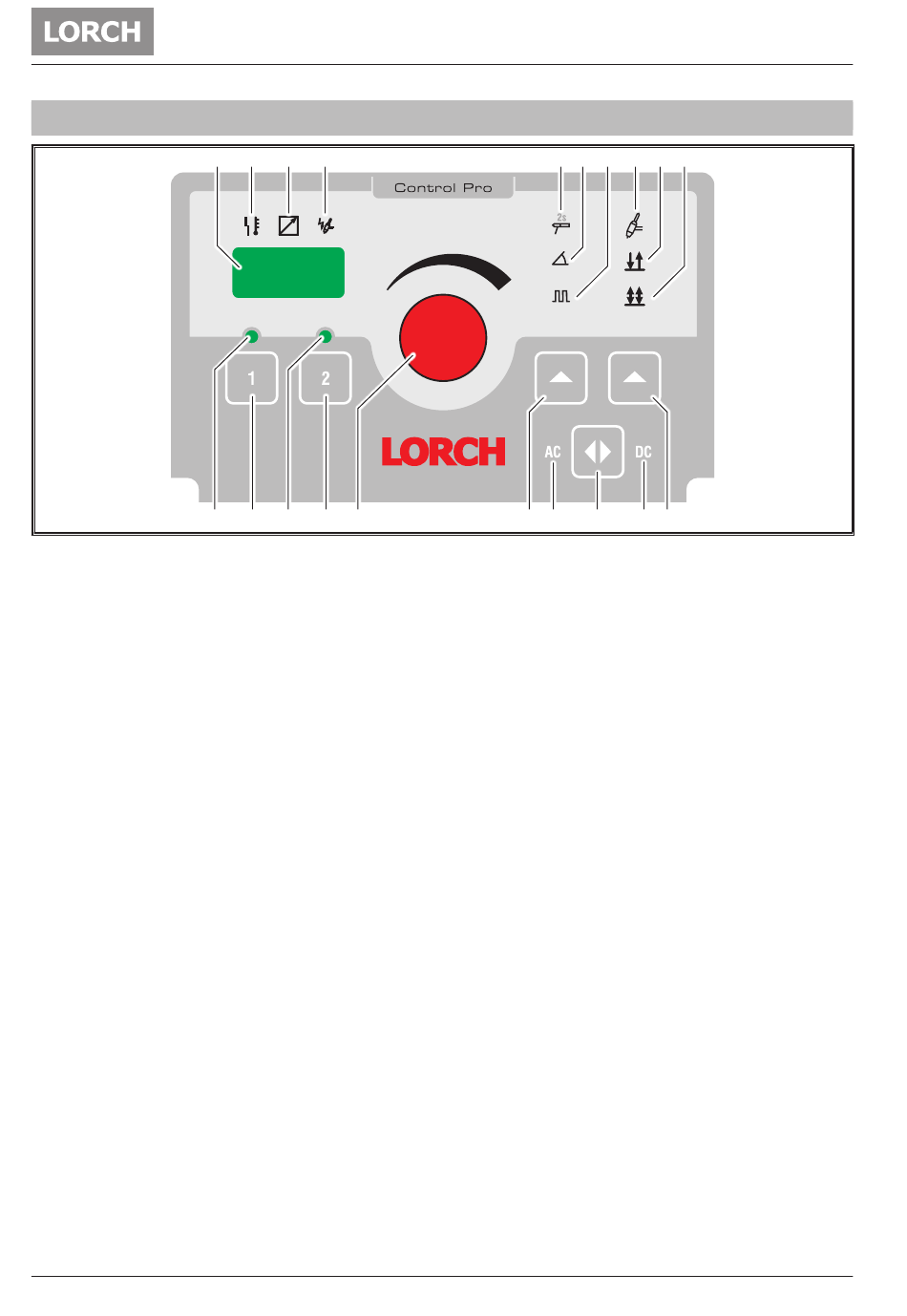

Fig. 10: Control panel HandyTIG 200 AC/DC
30
A tela de 7 segmentos mostra a alimentação eléctrica
seleccionada. Com os parâmetros secundários activados
mostra-se alternadamente o código e o ajuste.
31
LED DE AVARIA
Ilumina-se de forma fixa durante 30 segundos mostran-
do o código de erro.
32
LED DE REGULADOR REMOTO
Regulador remoto manual ligado: O led ilumina-se de
forma fixa, o botão giratório de corrente de soldadura
45 não funciona. apenas se pode realizar o ajuste pelo
regulador remoto manual
Regulador remoto de pedal ligado:
O led ilumina-se ao pressionar o regulador remoto de
pedal, o botão giratório 45 permite ajustar o valor má-
ximo para uma classificação de ajuste do regulador de
pressão de pedal. Se ajustado, por ex. a 100ª é possível
utilizar de 5 a 100 A mediante o regulador remoto de
pedal.
33
LED HF
Ilumina-se quando está seleccionada a função HF .
34
LED Eléctrodos
Ilumina-se durante o modo de operação eléctrodos.
35
LED Slope
Ilumina-se quando está seleccionada a função SLOPE
(aumento ou declínio de corrente).
36
LED Pulse
Ilumina-se quando está seleccionada a função PULSEN
(Entre correntes I1 and I2)
37
LED TIG
Ilumina-se durante o modo de operação TIG.
38
LED 2-stroke
Ilumina-se durante o modo de operação de 4 tempos
(apenas com o procedimento de soldadura TIG)
39
LED 4-stroke
Ilumina-se durante o modo de operação de 4 tempos
(apenas com o procedimento de soldadura TIG)
- 132 -
30 31 32 33
HandyTIG 200 HandyTIG 200
49 48 47 46 45
34 35 36 37 38 39
AC/DC AC/DC
44 43
40
O Botão TIG 2 tempos / 4 tempos
serve para seleccionar o modo de funcionamento TIG,
bem como o modo de 2 tempos e 4 tempos.
41
LED DC
Ilumina-se quando está seleccionado o modo de ali-
mentação por corrente contínua
42
Botão Stromart (modo de alimentação)
serve para seleccionar o modo de alimentação por
corrente contínua ou alternada..
43
LED AC
Ilumina-se quando está seleccionado o modo de ali-
mentação por corrente alternada.
44
Botão Eléctrodo/Rampa/Pulsos
serve para seleccionar o modo de funcionamento eléc-
trodo assim como Rampa e Pulsos.
TPara seleccionar o modo de funcionamento ELECTRO-
DO deve manter o botão pressionado durante 2 segun-
dos (no mínimo).
45
Botão giratório corrente de soldadura
serve para ajustar a corrente de soldadura.
46
Programa 2
Mantenha pressionada a tecla Job 2 (programa 2) du-
rante 3 segundos (no mínimo) para gravar as selecções
em curso (programa); pressione brevemente para ace-
der à tarefa guardada.
47
LED Job 2
Ilumina-se quando está seleccionado o Job 2 (programa
2) e pisca depois de guardado o programa 2.
48
Programa 1
Mantenha pressionada a tecla Job 1 (programa 1) du-
rante 3 segundos (no mínimo) para gravar as selecções
em curso (programa); pressione brevemente para ace-
der à tarefa guardada.
49
LED Job 1
Ilumina-se quando está seleccionado o Job 1 (programa
1) e pisca depois de guardado o programa 1.
