12 Panneau de commande

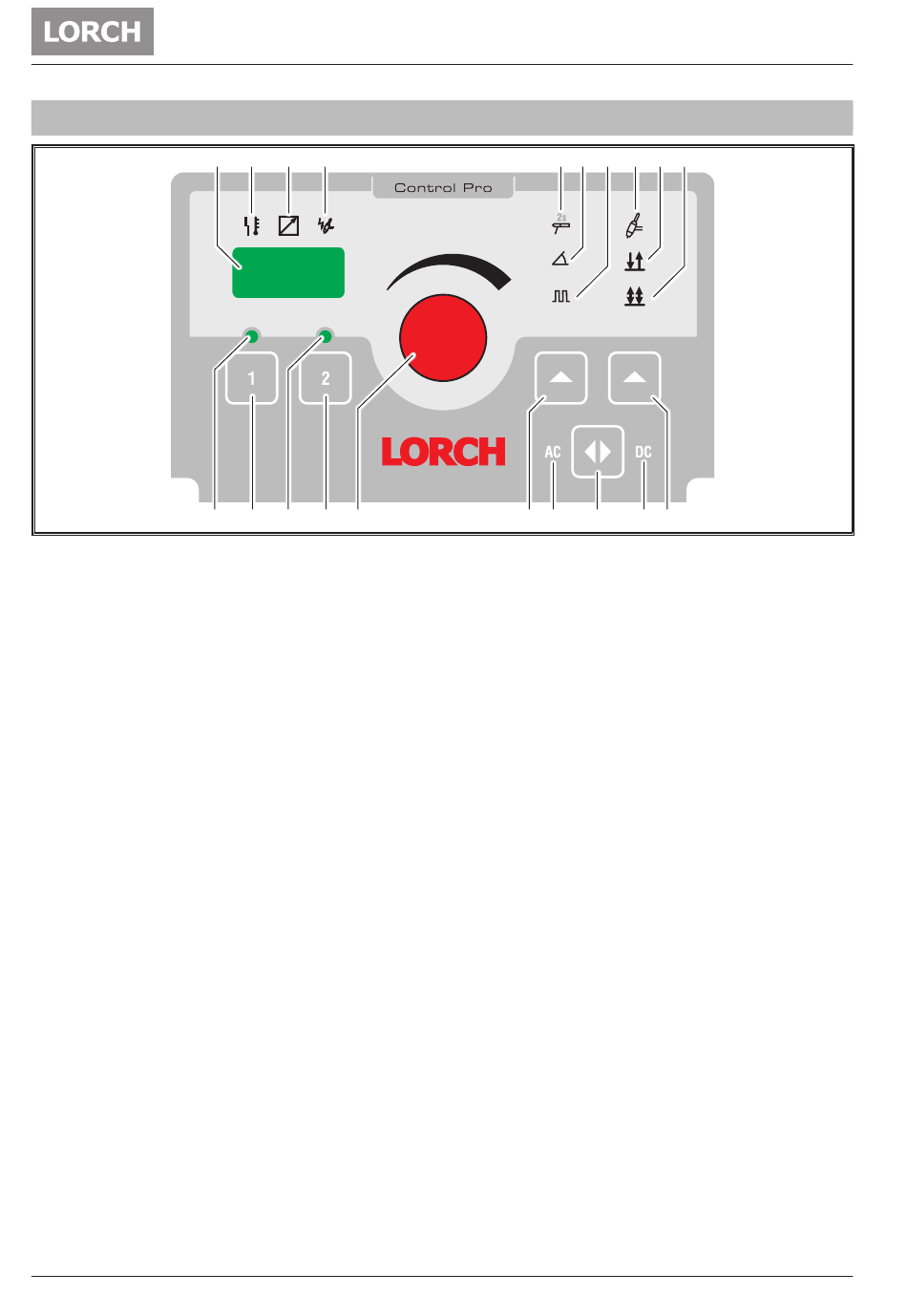

Fig. 10: Panneau de commande HandyTIG 200 AC/DC
30
Affichage à 7 segments
L'intensité de courant sélectionnée est affichée.
Si les paramètres secondaires sont activés, le code et la
valeur du paramètre secondaire sont affichés alterna-
tivement.
31
Défaut DEL
s'allume constamment, le code d'erreur est affiché
dans l'affichage à 7 segments 30.
32
Régulateur à distance DEL
Régulateur à distance manuel est raccordé:
DEL s'allume constamment, le bouton tournant du
courant de soudage 45 est sans fonction, le réglage
n'est possible que par le régulateur à distance manuel.
Régulateur à distance par pied est raccordé:
DEL s'allume en activant le régulateur à distance par
pied, le bouton tournant 45 indique la valeur maxi-
male pour le réglage par le régulateur à distance par
pied. Si p. ex. 100A sont ajustés, 5A-100A peuvent être
réglés avec le régulateur à distance par pied.
33
DEL HF
s'allume lorsque la fonction HF a été sélectionnée
(allumage sans contact).
34
DEL baguette
s'allume lorsque le procédé de soudage à la baguette à
été sélectionné.
35
DEL Slope
s'allume lorsque la fonction Slope a été sélectionnée
(augmentation/réduction du courant).
36
DEL impulsion
s'allume lorsque la fonction impulsion a été sélectio-
née
(basculement du courant de soudage entre Courant
principal I1 et Courant secondaire I2)
37
DEL TIG
s'allume lorsque le procédé de soudage TIG est activé.
- 152 -
30 31 32 33
HandyTIG 200 HandyTIG 200
49 48 47 46 45
34 35 36 37 38 39
AC/DC AC/DC
44 43
38
DEL cycle à 2 temps
s'allume lorsque le mode de fonctionnement cycle à 2
temps a été sélectionné (uniquement pour le procédé
de soudage TIG).
39
DEL cycle à 4 temps
s'allume lorsque le mode de fonctionnement cycle à 4
temps a été sélectionné (uniquement pour le procédé
de soudage TIG).
40
Touche TIG/cycle à 2 temps/à 4 temps
sert à sélectionner le mode de fonctionnement TIG
ainsi que le cycle à 2 temps et à 4 temps.
41
DEL DC
s'allume lorsque le type de courant «courant continu»
à été sélectionné.
42
Touche type de courant
sert à sélectionner le type de courant «courant conti-
nu» ou «courant alternatif».
43
DEL AC
s'allume lorsque le type de courant «courant alternatif»
à été sélectionné.
44
Touche baguette/Slope/impulsion
sert à sélectionner le mode de fontionnement ba-
guette ainsi que le mode Slope et impulsion.
Pour sélectionner le mode de fonctionnement ba-
guette, maintenir enfoncé la touche pendant au moins
2 secondes.
45
Bouton tournant du courant de soudage
sert à régler le courant de soudage en continu.
46
Touche Job
maintenir enfoncé pendant au moins 3 sec., enregistre
les paramètres actuels comme job.
maintenir enfoncé brièvement, appelle le job enregis-
tré.
