Przed uruchomieniem

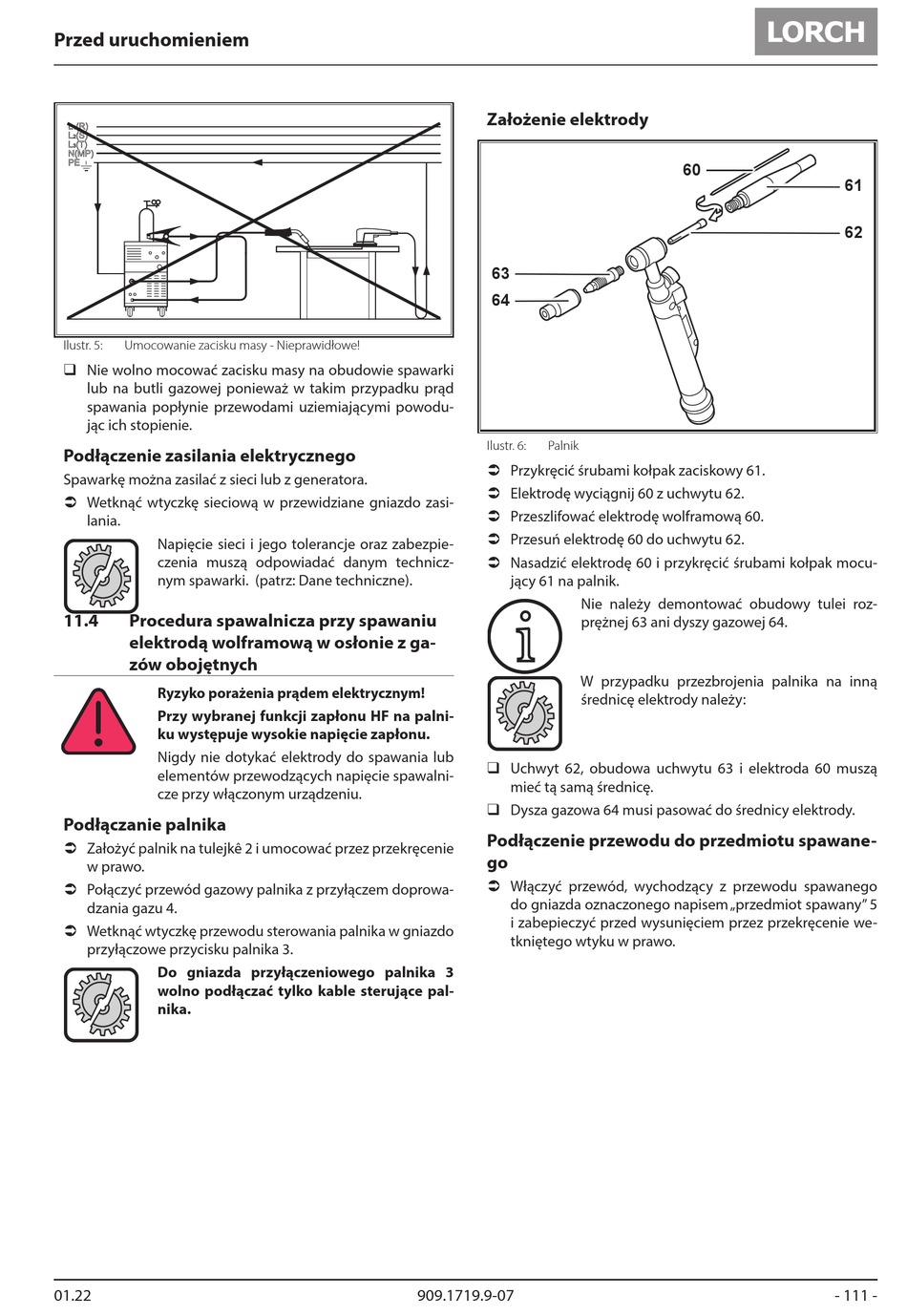

Ilustr. 5:
Umocowanie zacisku masy - Nieprawidłowe!
Nie wolno mocować zacisku masy na obudowie spawarki
lub na butli gazowej ponieważ w takim przypadku prąd
spawania popłynie przewodami uziemiającymi powodu-
jąc ich stopienie.
Podłączenie zasilania elektrycznego
Spawarkę można zasilać z sieci lub z generatora.
 Wetknąć wtyczkę sieciową w przewidziane gniazdo zasi-
lania.
Napięcie sieci i jego tolerancje oraz zabezpie-
czenia muszą odpowiadać danym technicz-
nym spawarki. (patrz: Dane techniczne).
11.4
Procedura spawalnicza przy spawaniu
elektrodą wolframową w osłonie z ga-
zów obojętnych
Ryzyko porażenia prądem elektrycznym!
Przy wybranej funkcji zapłonu HF na palni-
ku występuje wysokie napięcie zapłonu.
Nigdy nie dotykać elektrody do spawania lub
elementów przewodzących napięcie spawalni-
cze przy włączonym urządzeniu.
Podłączanie palnika
 Założyć palnik na tulejkê 2 i umocować przez przekręcenie
w prawo.
 Połączyć przewód gazowy palnika z przyłączem doprowa-
dzania gazu 4.
 Wetknąć wtyczkę przewodu sterowania palnika w gniazdo
przyłączowe przycisku palnika 3.
Do gniazda przyłączeniowego palnika 3
wolno podłączać tylko kable sterujące pal-
nika.
01.22
Założenie elektrody
63
64
Ilustr. 6:
Palnik
 Przykręcić śrubami kołpak zaciskowy 61.
 Elektrodę wyciągnij 60 z uchwytu 62.
 Przeszlifować elektrodę wolframową 60.
 Przesuń elektrodę 60 do uchwytu 62.
 Nasadzić elektrodę 60 i przykręcić śrubami kołpak mocu-
jący 61 na palnik.
Nie należy demontować obudowy tulei roz-
i
i
i
i
prężnej 63 ani dyszy gazowej 64.
W przypadku przezbrojenia palnika na inną
średnicę elektrody należy:
Uchwyt 62, obudowa uchwytu 63 i elektroda 60 muszą
mieć tą samą średnicę.
Dysza gazowa 64 musi pasować do średnicy elektrody.
Podłączenie przewodu do przedmiotu spawane-
go
 Włączyć przewód, wychodzący z przewodu spawanego
do gniazda oznaczonego napisem „przedmiot spawany" 5
i zabepieczyć przed wysunięciem przez przekręcenie we-
tkniętego wtyku w prawo.
909.1719.9-07
60
61
62
