1 Elementos del equipo
13

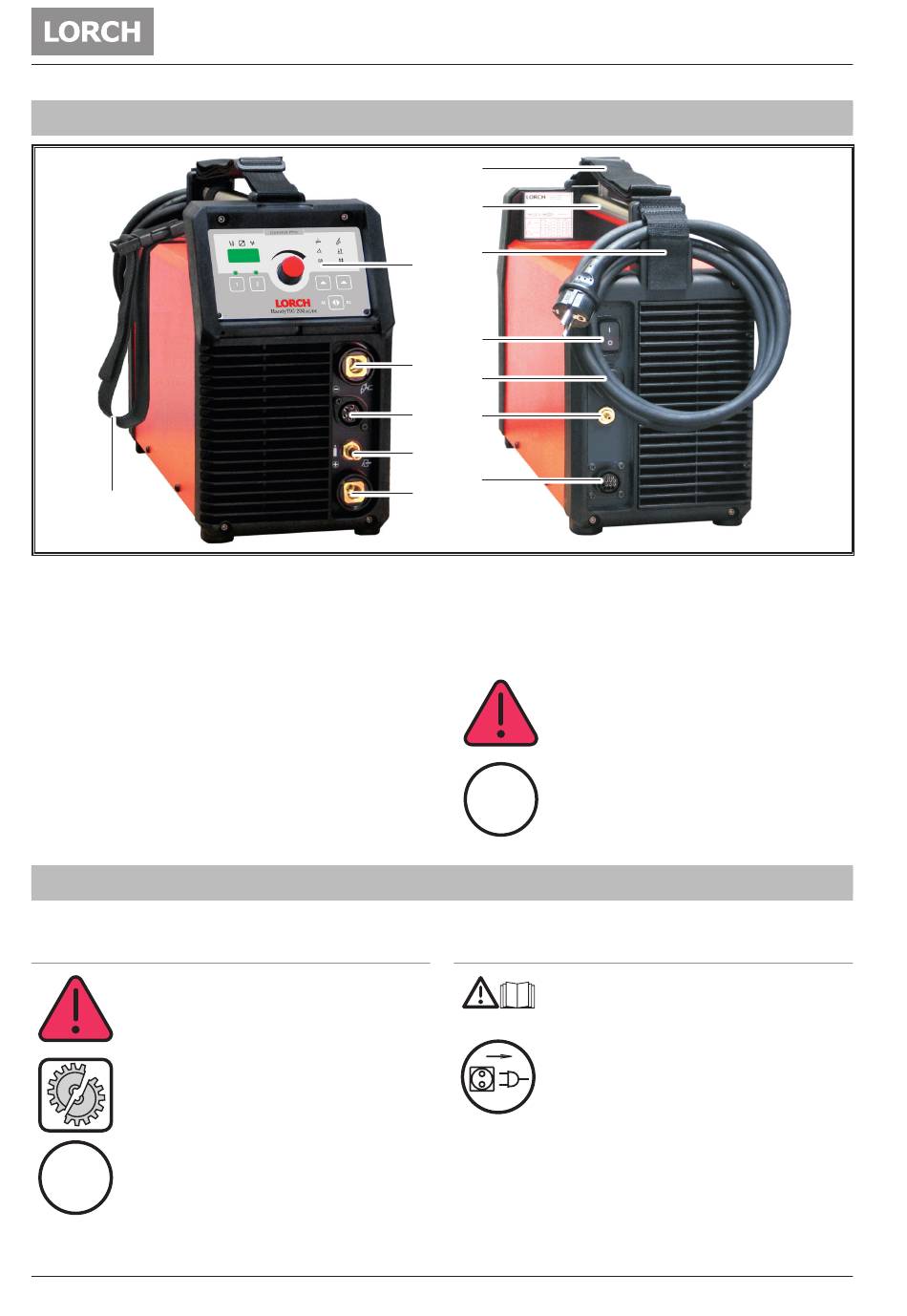

Fig. 1: Elementos del equipo
1
Panel de mando
2
Enchufe de conexión de la antorcha/portaelec-trodos/
cable de la pieza a soldar
3
Enchufe de conexión de la tecla de antorcha
4
Conexión de gas de la antorcha
5
Enchufe conexión del cable de la pieza a soldar/por-
taelectrodos
6
Cinturón de transporte
7
Mango (punto de transporte)
8
Soporte del cable de red
9
Interruptor principal
10
Cable de red
2 Aclaración de los símbolos
2.1 Significado de los símbolos en el ma-
nual de instrucciones
¡Peligro de muerte!
Si no se observan las indicaciones de peligro, se
pueden sufrir lesiones de carácter leve o grave
o incluso la muerte.
¡Peligro de sufrir daños materiales!
Si no se tienen en cuenta las indicaciones de pe-
ligro, se pueden producir daños en las piezas,
las herramientas y los dispositivos.
Indicaciones generales
i i
Se describen informaciones útiles referentes al
producto y el equipamiento
- 44 -
6
7
8
1
9
2
10
3
11
4
12
5
11
Conexión del gas protector
12
Enchufe de conexión del mando a distancia
13
Correa de accesorio
El cinturón de transporte sirve exclusiva-
mente para que el transporte lo realice una
persona.
Es posible que algunos de los acce-sorios
i i
descritos o ilustrados no se cor-respondan
con el material que se adjunta de serie. Re-
servado el derecho a realizar modificaciones.
2.2 Significado de los símbolos de la
máquina
¡Peligro!
Lea la información para el usuario del manual
de instrucciones.
¡Desconecte el enchufe de la red!
Antes de abrir la carcasa, desconecte el enchu-
fe de la red.
