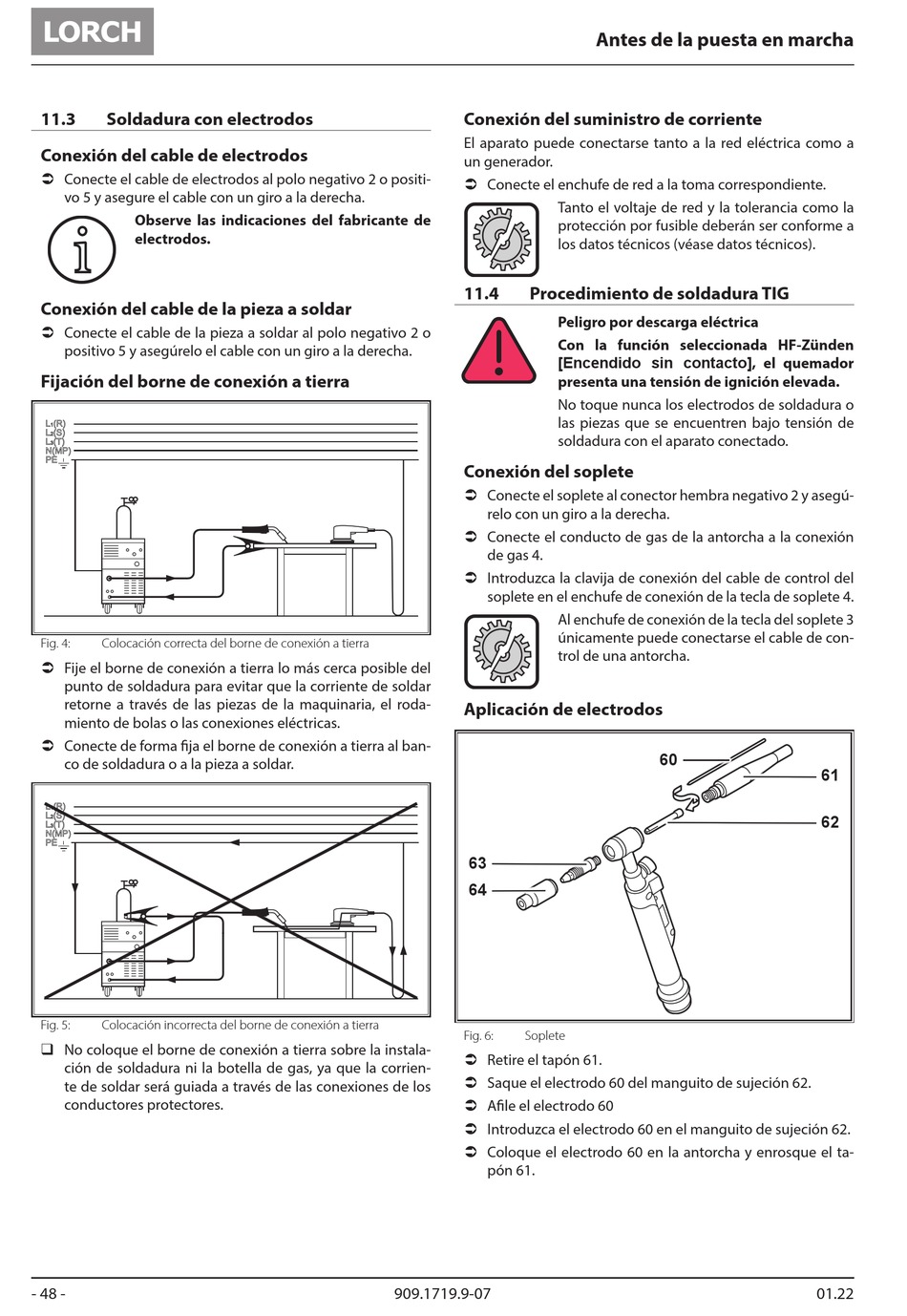

LORCH HandyTIG 200 AC/DC ControlPro Bedienungshandbuch Seite 48

11.3 Soldadura con electrodos
Conexión del cable de electrodos
 Conecte el cable de electrodos al polo negativo 2 o positi-
vo 5 y asegure el cable con un giro a la derecha.
Observe las indicaciones del fabricante de
i i
electrodos.
Conexión del cable de la pieza a soldar
 Conecte el cable de la pieza a soldar al polo negativo 2 o
positivo 5 y asegúrelo el cable con un giro a la derecha.
Fijación del borne de conexión a tierra
Fig. 4: Colocación correcta del borne de conexión a tierra
 Fije el borne de conexión a tierra lo más cerca posible del
punto de soldadura para evitar que la corriente de soldar
retorne a través de las piezas de la maquinaria, el roda-
miento de bolas o las conexiones eléctricas.
 Conecte de forma fija el borne de conexión a tierra al ban-
co de soldadura o a la pieza a soldar.
Fig. 5: Colocación incorrecta del borne de conexión a tierra
‰ No coloque el borne de conexión a tierra sobre la instala-
ción de soldadura ni la botella de gas, ya que la corrien-
te de soldar será guiada a través de las conexiones de los
conductores protectores.
- 48 -
Conexión del suministro de corriente
El aparato puede conectarse tanto a la red eléctrica como a
un generador.
 Conecte el enchufe de red a la toma correspondiente.
Tanto el voltaje de red y la tolerancia como la
protección por fusible deberán ser conforme a
los datos técnicos (véase datos técnicos).
11.4 Procedimiento de soldadura TIG
Peligro por descarga eléctrica
Con la función seleccionada HF-Zünden
[Encendido sin contacto], el quemador
presenta una tensión de ignición elevada.
No toque nunca los electrodos de soldadura o
las piezas que se encuentren bajo tensión de
soldadura con el aparato conectado.
Conexión del soplete
 Conecte el soplete al conector hembra negativo 2 y asegú-
relo con un giro a la derecha.
 Conecte el conducto de gas de la antorcha a la conexión
de gas 4.
 Introduzca la clavija de conexión del cable de control del
soplete en el enchufe de conexión de la tecla de soplete 4.
Al enchufe de conexión de la tecla del soplete 3
únicamente puede conectarse el cable de con-
trol de una antorcha.
Aplicación de electrodos
63
64
Fig. 6: Soplete
 Retire el tapón 61.
 Saque el electrodo 60 del manguito de sujeción 62.
 Afile el electrodo 60
 Introduzca el electrodo 60 en el manguito de sujeción 62.
 Coloque el electrodo 60 en la antorcha y enrosque el ta-
pón 61.
909.1719.9-07
Antes de la puesta en marcha
60
61
62
01.22
