(A) Activation du circuit électrique
Pour les machines alimentées par batterie, tourner la clé de contact 1 sur la pos. « I » pour mettre le
circuit électrique sous tension.
Pour les machines alimentées par cordon 230V CA, brancher la fi che du cordon 2 à la prise de courant,
un témoin lumineux rouge 3 situé sur la console indique que le système est sous tension.
(B) Rotation de la brosse
Appuyer sur le bouton 11 portant le symbole « brosse », situé sur la console des commandes pour :
• Activer la rotation de celle-ci et de l' é lectrovanne (si prévue) pour la sortie de l' e au sur la brosse.
(C) Ouverture et réglage de la distribution de la solution détergente sur la
brosse.
Soulever le levier 4 en dosant la quantité de solution.
Pour régler la quantité de solution détergente afi n de mouiller le sol, il faut intervenir sur le levier. Ne pas
oublier que la quantité de solution
dépend du type de sol et de la vitesse d'avancement de la machine, de manière à mouiller plus que la
largeur de la brosse.
(D) Activation aspiration
Appuyer sur le bouton 5 portant le symbole « ventilateur », situé sur la console des commandes pour :
• Activer le moteur d'aspiration.
(E) Descente/montée de la raclette
Abaisser le levier 6 pour faire descendre la raclette, le soulever pour monter la raclette.
(F) Traction de la brosse sur le sol et sens de marche de la machine.
REMARQUE !
CE RÉGLAGE A DÉJÀ ÉTÉ EFFECTUÉ PAR LE FABRICANT DE LA LA-
VEUSE-SÉCHEUSE.
S'il faut régler la traction de la brosse sur le sol et le sens de marche de la machine, procéder comme suit :
• Desserrer la vis 7 et intervenir sur le levier 8 en le déplaçant vers le haut pour augmenter la
traction de la brosse ou vers le bas pour la diminuer. Eff ectuer le réglage, serrer la vis 7.
• La manette 9 règle le sens de marche de la machine.
(G) Avancement
• Pour les machines avec traction, intervenir sur les leviers 10 pour l'activation de l'avancement. La
brosse doit tourner (point B) et toucher le sol.
• Pour les machines sans traction et avec cordon 230V CA, la rotation de la brosse sur le sol entraîne
l'avancement qui doit être complété par la poussée de l' o pérateur.
(H) Freinage
Appuyer sur le bouton de rotation de la brosse 11 pour l'arrêter.
Pour maintenir la machine en stationnement sur un sol plat, il suffi t d'abaisser la brosse de sorte qu' e lle
frotte sur le sol.
8
7

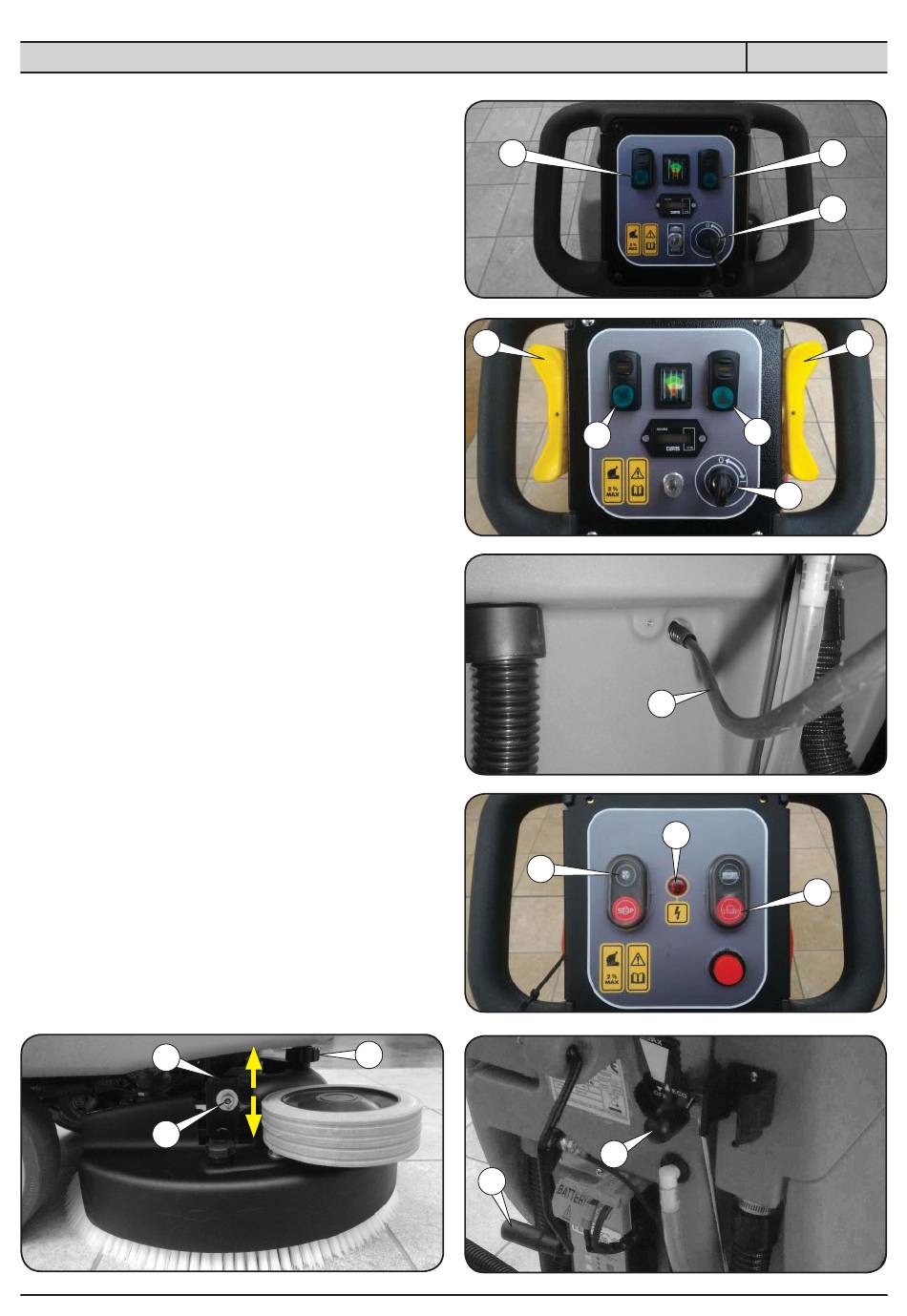

DÉMARRAGE DE LA LAVEUSE-SÉCHEUSE
