(A) Accensione impianto elettrico
Per le macchine alimentate a batteria, ruotare la chiave di accensione 1 su pos. " I" per dare tensio-
ne all'impianto elettrico.
Per le macchine alimentate a cavo 230V.AC collegare la spina del cavo 2 alla presa di corrente, una
spia rossa 3 posta sul quadro indicherà che l'impianto è sotto tensione.
(B) Rotazione della spazzola
Premere il pulsante 11 con simbolo "spazzola" posto sul quadro comandi per:
• Attivare la rotazione della stessa e dell 'elettrovalvola (se prevista) per l'uscita acqua sulla
spazzola.
(C) Apertura e regolazione della soluzione detergente sulla spazzola.
Sollevare la leva 4 dosando la quantità di soluzione.
Per regolare la quantità di soluzione detergente per bagnare il pavi-
mento agire sulla leva. Tenere presente che la quantità di soluzione
dipende dal tipo di pavimento e dalla velocità di avanzamento della
macchina, in modo da non bagnare oltre la larghezza della spazzola.
(D) Inserimento aspirazione
Premere il pulsante 5 con simbolo "ventola" posto sul quadro comandi per:
• Attivare il motore di aspirazione.
(E) Abbassamento/sollevamento del tergipavimento
Abassare la leva 6 per far scendere il tergipavimento, sollevarla per sollevarlo.
(F) Trazione della spazzola sul pavimento e direzione della macchina.
NOTA!
QUESTA REGOLAZIONE È GIÀ STATA ESEGUITA DAL CO-
STRUTTORE DELLA LAVASCIUGA.
Se fosse necessario regolare la trazione della spazzola sul pavimento e la direzione della macchi-
na, procedere come segue:
• Allentare la vite 7 e agire sulla leva 8 portandola verso l'alto per aumentare la trazione della
spazzola o verso il basso per diminuirla. Eseguita la regolazione stringere la vite 7.
• Il pomello 9 regola la direzione della macchina.
(G) Avanzamento
Per macchine con trazione agire sulle leve 10 consenso avanzamento. La spazzola deve essere in
rotazione (punto B) e appoggiata sul pavimento.
Per macchine senza trazione e a cavo 230V.AC la rotazione della spazzola sul pavimento genera
una tendenza all'avanzamento che dovrà essere completata dalla spinta dell'operatore.
(H) Frenatura
Premere sul pulsante rotazione spazzola 11 per arrestarla.
Per mantenere la macchina parcheggiata su un pavimento piano ba-
sta abbassare la spazzola in modo che faccia attrito sul pavimento.
stesso.
8
7

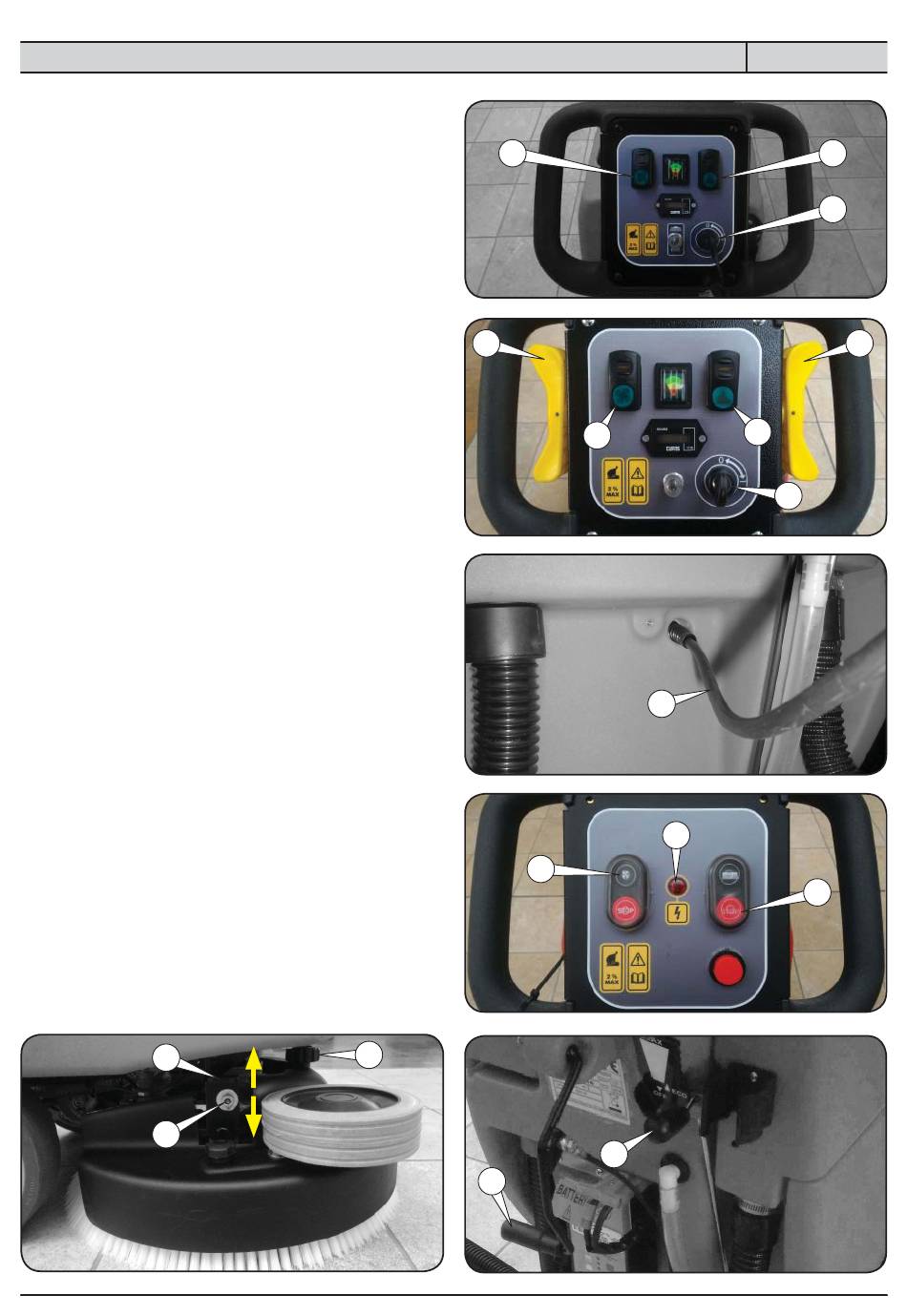

AVVIAMENTO DELLA LAVASCIUGA
9
5
Macchina alimentata a batteria (senza trazione)
10
5
Macchina alimentata a batteria (con trazione)
Macchina alimentata a cavo 230V.AC
5
Macchina alimentata a cavo 230V.AC
4
6
44
FIG.5
11
1
11
1
2
3
11
10
