RCM BYTE I Handbuch Für Gebrauch Und Wartung Seite 81

"CAMBIO DE LAS CURVA DE CARGA CON CARGADOR DE BATERÍAS A BORDO"
!
¡CUIDADO!
PARA NO DAÑAR LAS BATERÍAS CONECTADAS, DEBE SELECCIONARSE LA CURVA ASOCIADA AL TIPO DE BATERÍA SIGUIENDO LAS INDI-
CACIONES DE LA TABLA SIGUIENTE.
!
¡CUIDADO!
SI LA FREGADORA-SECADORA CUENTA CON BATERÍAS DE PLOMO, GEL O AGM, «ES NECESARIO REALIZAR LAS CONFIGURACIONES
ESPECÍFICAS POR MEDIO DE LOS INTERRUPTORES DIPSWITCHES COLOCADOS EN EL CARGADOR DE BATERÍAS Y RESPETANDO LAS CUR-
VAS ESPECÍFICAS DESCRITOS EN LA TABLA INDICADA BAJO.
Curvas de carga
La confi guración del cargador 1 de baterías incluye ochi curvas de carga (con cargador NORDELETTRONICA) y cuatro curvas (con cargador SPE). Cada curva es específi ca para un tipo de batería (Plomo, Gel y AGM)
y se identifi ca por el parapadeo del led verde (con cargador NORDELETTRONICA) o por el parapadeo de un led (con cargador SPE) . Véase también la fi g. 9A.
Para acceder a los interruptores 3 (DIPSWITCH), quitar el tapón 2.
TABLA DE CONFIGURACIÓN DE LAS CURVAS DE CARGA CON CARGADOR "NORDELETTRONICA"
DIPSWITCH
S1 S2 S4
Referencia
OFF OFF OFF 1
ON ON OFF 2
OFF ON OFF 3
ON OFF OFF 4
OFF OFF ON 5
ON ON ON 6
OFF ON ON 7
ON OFF ON 8
S3 Función
- ninguna
TABLA DE CONFIGURACIÓN DE LAS CURVAS DE CARGA CON CARGADOR "SPE"
DIPSWITCH SW1
DP1
Curve 1 -> ON
Curve 2 -> OFF
Curve 3 -> OFF
Curve 4 ON
DIPSWITCH SW2
DP1 Corriente
ON 8A
-> OFF 10A
CARGA DE LAS BATERÍAS
Curva de carga
IUI0-Pb para baterías de plomo-acido
IUIa-Pb para baterías de plomo-acido
IUa para baterías AGM Zenith
IUI0 para baterías AGM EV-Discover
IUoU para baterías GEL AGM
IUoU para baterías GEL Trojan
IUI0 para baterías GEL Sonnenschein
IUIa para baterías GEL Sonnenschein
Curva de carga
DP2
OFF IUIa - ACD, para baterias de plomo ácido
OFF IUIa - GEL, para baterias de Gel "Exide - Sonnenschein and Haze"
ON IUOU - AGM, para baterias de "AGM full river"
ON IUIUO - EV, para baterias secas AGM Discover
DIPSWITCH SW2
DP2 voltaje batería (VB)
ON 12V
-> OFF 24V
Estado del Led Amarillo en el
encendido
OFF
OFF
OFF
OFF
ON
ON
ON
ON
3
ON
ON S1
OFF
ON
DIPSWITCH
S3
OFF
3
SW2
SW1
ON ON ON ON
OFF OFF
OFF OFF
81

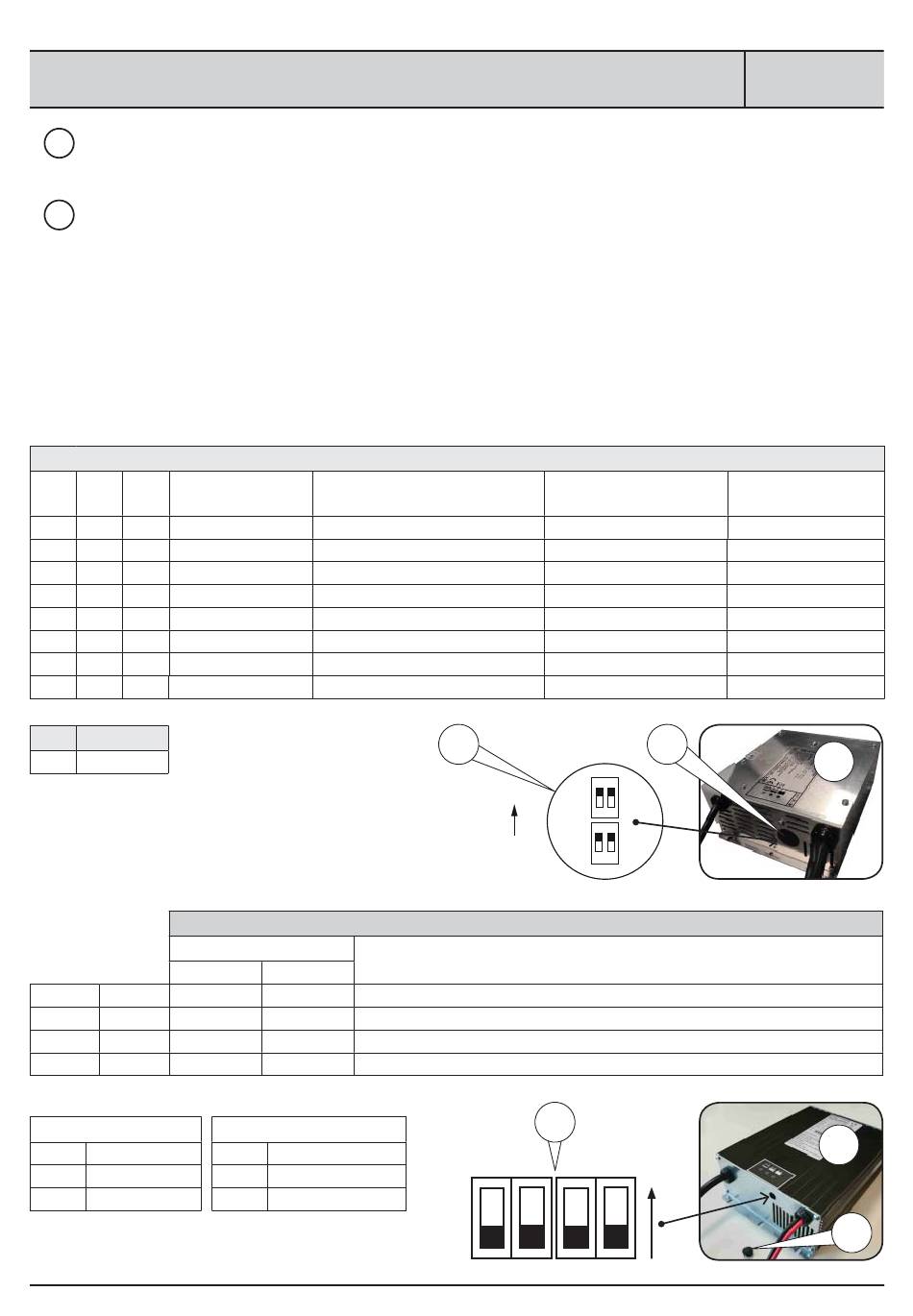

FIG.9B
OPTIONAL
Nr. de parpadeos del LED
verde en el encendido
1
2
3
4
1
2
3
4
2
S2
S4
cargador NORDELETTRONICA
ON
cargador SPE
1
1
2
