"WIJZING VAN DE OPLAADKROMME MET INGEBOUWDE ACCULADER"
!
LET OP!
OM DE AANGESLOTEN ACCU'S NIET TE BESCHADIGEN, MOET DE CURVE GESELECTEERD WORDEN DIE BIJ HET TYPE ACCU HOORT DOOR
DE AANWIJZINGEN TE VOLGEN DIE IN ONDERSTAANDE TABEL STAAN.
!
LET OP!
ALS OP DE MACHINE LOOD-, GEL- OF AGM-ACCU'S GEÏNSTALLEERD ZIJN, "VOER DAN DE SPECIFIEKE INSTELLINGEN MET SCHAKELAARS
"DIPSWITCHES", DIE ZICH OP DE ACCULADER BEVINDT, EN HOUDT U AAN DE SPECIFIEKE CURVEN DIE IN DE ONDERSTAANDE TABEL.

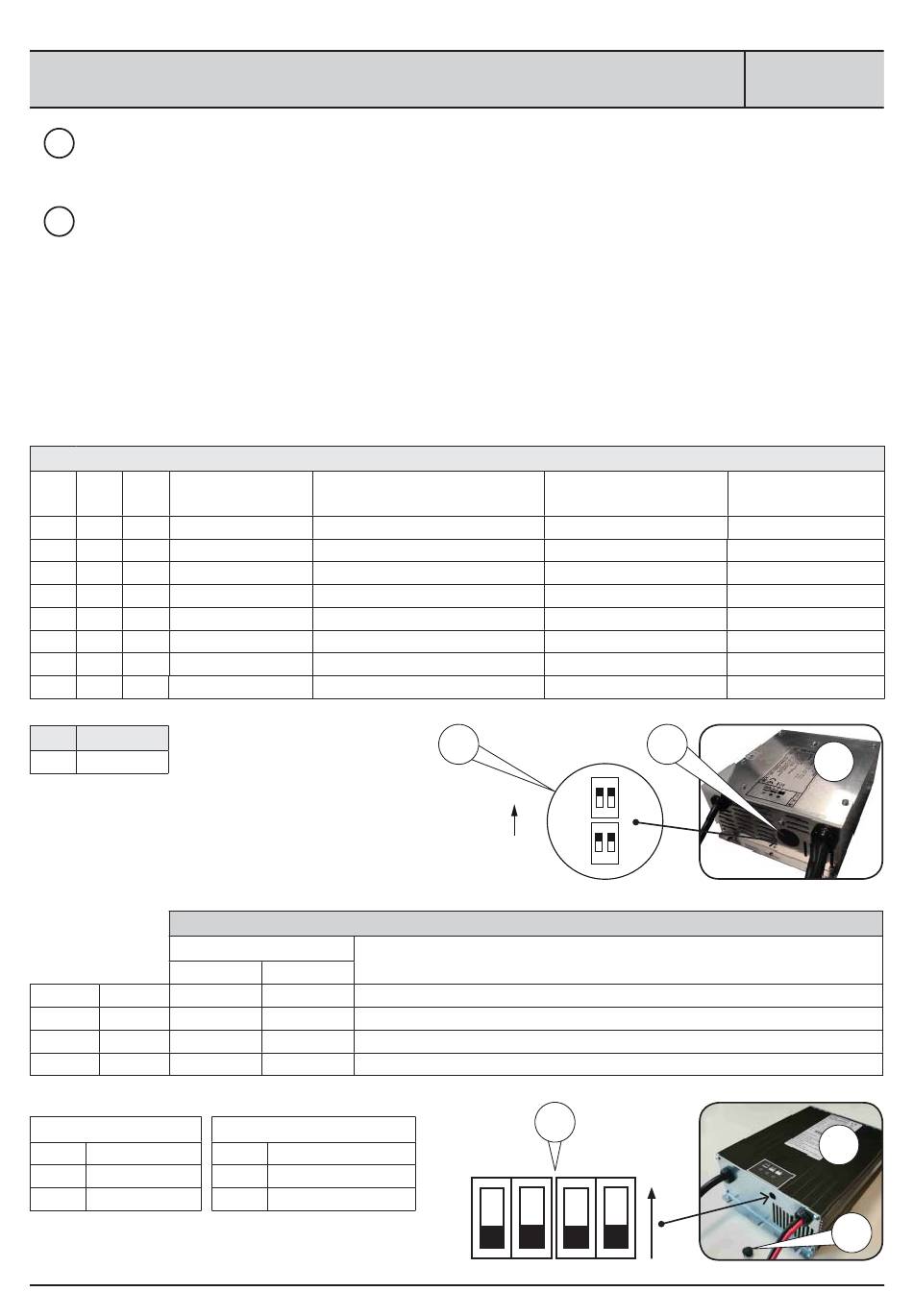

Oplaadkrommen
De acculader 1 voorziet heeft acht laadkrommen (met NORDELETTRONICA acculader) of vier (met SPE acculader). Ledere krommen is bestemd voor één enkel type accu (Lood, Gel en AGM) en wordt geïdentifi ceerd
door een knipperen van de groene led (met "NORDELETTRONICA") of een LED (met "SPE"). Zie ook fi g.9A
Om de schakelaars 3 (DIPSWITCHES) te bereiken, de dop 2verwijderen.
OPLAADKROMME CONFIGURATIE TABELL MET "NORDELETTRONICA- ACCULADER"
DIPSWITCH
S1 S2 S4
Referentie
OFF OFF OFF 1
ON ON OFF 2
OFF ON OFF 3
ON OFF OFF 4
OFF OFF ON 5
ON ON ON 6
OFF ON ON 7
ON OFF ON 8
S3 Funktie
- geene
OPLAADKROMME CONFIGURATIE TABELL MET "SPE- ACCULADER""
DIPSWITCH SW1
DP1
Kromme 1 -> ON
Kromme 2 -> OFF
Kromme 3 -> OFF
Kromme 4 ON
DIPSWITCH SW2
DP1 Stroom
ON 8A
-> OFF 10A
LADING VAN ACCU'S
Oplaadkromme
IUI0-Pb voor loodbatterijen
IUIa-Pb voor loodbatterijen
IUa voor AGM Zenith batterijen
IUI0 voor AGM EV-Discover batterijen
IUoU voor GEL AGM batterijen
IUoU voor GEL Trojan batterijen
IUI0 voor GEL Sonnenschein batterijen
IUIa voor GEL Sonnenschein batterijen
Oplaadkromme
DP2
OFF IUIa - ACD, voor Lood-Zuur accu's
OFF IUIa - GEL, voor Gel accu's "Exide - Sonnenschein and Haze"
ON IUOU - AGM, voor "AGM full river" accu's
ON IUIUO - EV, voor "AGM Discover" droge cel batterij
DIPSWITCH SW2
DP2 Accuspanning (VB)
ON 12V
-> OFF 24V
Status gele led bij inscha-
keling
OFF
OFF
OFF
OFF
ON
ON
ON
ON
3
ON
ON S1
OFF
ON
DIPSWITCH
S3
OFF
3
SW2
SW1
ON ON ON ON
OFF OFF
OFF OFF
84
FIG.9B
OPTIONAL
Aantal knipperingen groe-
ne led bij inschakeling
1
2
3
4
1
2
3
4
2
S2
S4
NORDELETTRONICA- Acculader
ON
SPE- Acculader
1
1
2
