"MODIFICA DELLA CURVA DI CARICA CON CARICABATTERIE A BORDO"
!
ATTENZIONE!
AL FINE DI NON DANNEGGIARE LE BATTERIE COLLEGATE, OCCORRE SELEZIONARE LA CURVA ASSOCIATA AL TIPO DI BATTERIA SEGUEN-
DO LE INDICAZIONI RIPORTATE NELLA TABELLA SOTTO INDICATA.
!
ATTENZIONE!
SE SULLA LAVASCIUGA SONO INSTALLATE BATTERIE AL PIOMBO, GEL O AGM, "ESEGUIRE I SETTAGGI SPECIFICI MEDIANTE I DIPSWI-
TCHES POSTI SUL CARICABETTERIE ATTENENDOSI ALLE CURVE SPECIFICHE COME DESCRITTO NELLA TABELLA RIPORTATA SOTTO.

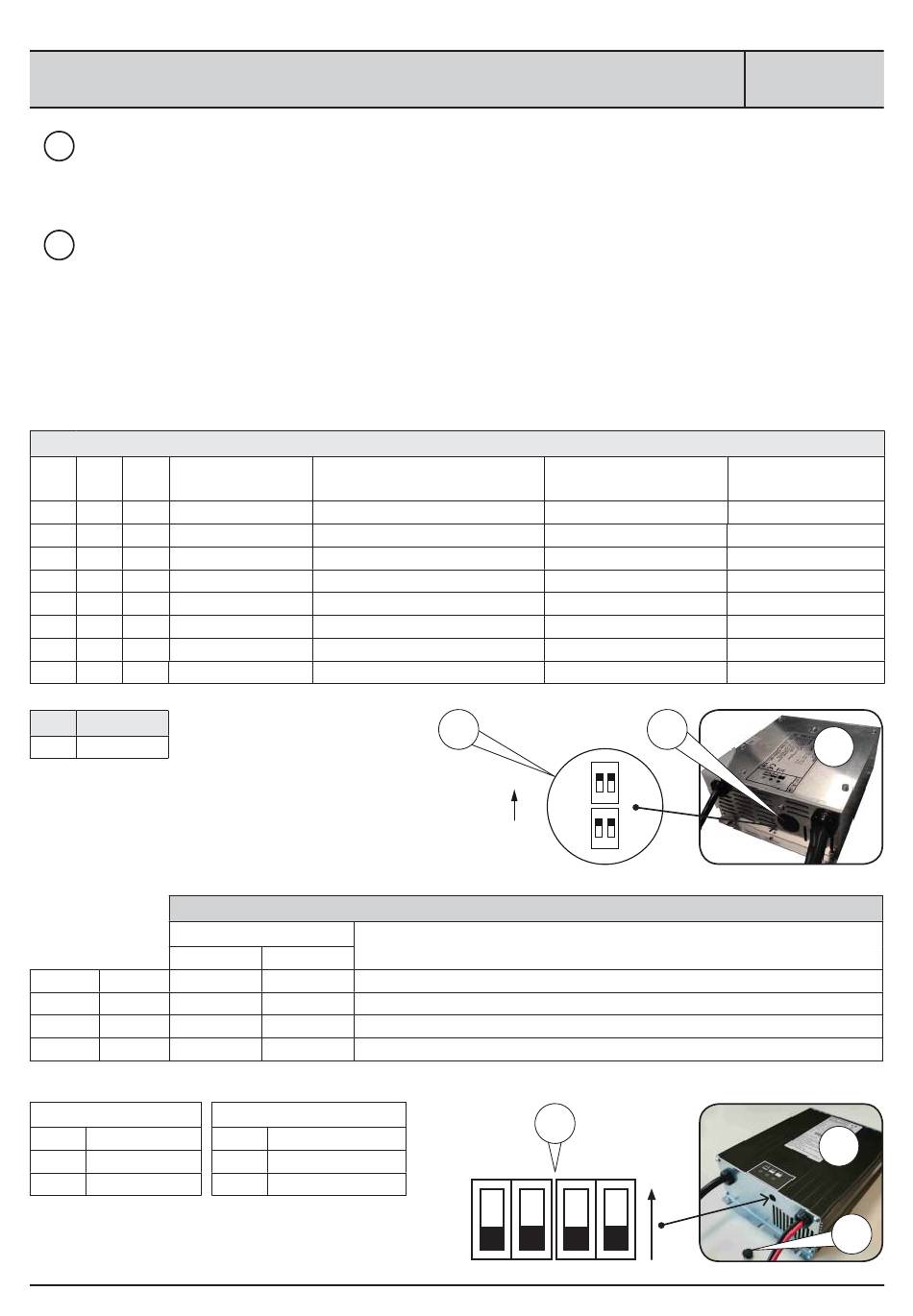

Curve di carica
Il settaggio del caricabatterie 1 prevede otto curve di carica (con caricabatterie NORDELETTRONICA) e quattro curve (con caricabatterie SPE). Ogni curva è dedicata ad un unico tipo di batteria (Piombo, Gel e AGM)
ed è identifi cata dal lampeggio del led verde (con caricabatterie NORDELETTRONICA) o da una lampeggio di un led (con caricabatterie SPE) vedere fi g.9A.
Per accedere agli interruttori 3 (DIPSWITCH), rimuovere il tappo 2.
TABELLA CURVE DI CARICA CON CARICABATTERIE "NORDELETTRONICA"
S1 S2 S4 Riferimento DIPSWITCH Curva di carica
OFF OFF OFF 1
ON ON OFF 2
OFF ON OFF 3
ON OFF OFF 4
OFF OFF ON 5
ON ON ON 6
OFF ON ON 7
ON OFF ON 8
S3 Funzione
- nessuna
TABELLA CURVE DI CARICA CON CARICABATTERIE "SPE"
DIPSWITCH SW1
DP1
Curva 1 -> ON
Curva 2 -> OFF
Curva 3 -> OFF
Curva 4 ON
DIPSWITCH SW2
DP1 Corrente di carica
ON 8A
-> OFF 10A
CARICA DELLE BATTERIE
IUI0-Pb per batterie al piombo acido
IUIa-Pb per batterie al piombo acido
IUa per batterie AGM Zenith
IUI0 per batterie AGM EV-Discover
IUoU per batterie GEL AGM
IUoU per batterie GEL Trojan
IUI0 per batterie GEL Sonnenschein
IUIa per batterie GEL Sonnenschein
Tipo Curva di carica
DP2
OFF IUIa - ACD, per batterie al piombo acido
OFF IUIa - GEL, per batterie al Gel "Exide" - Sonnenschein e Haze
ON IUOU - AGM, per batterie "AGM" full River
ON IUIUO - EV, per batterie carica secca "AGM Discover"
DIPSWITCH SW2
DP2 voltaggio batteria (VB)
ON 12V
-> OFF 24V
Stato del Led giallo
all'accensione
OFF
OFF
OFF
OFF
ON
ON
ON
ON
3
ON
ON S1
OFF
ON
DIPSWITCH
S3
OFF
3
SW2
SW1
ON ON
ON ON
OFF OFF
OFF OFF
79
FIG.9B
OPTIONAL
Numero di lampeggi del
led verde all'accensione
1
2
3
4
1
2
3
4
2
S2
S4
caricabatterie NORDELETTRONICA
ON
caricabatterie SPE
1
1
2
