ATTENZIONE!
SE SI DEVONO ESEGUIRE INTERVENTI DI MANUTENZIONE SUL-
LA LAVASCIUGA ACCERTARSI CHE NON SIA SOTTO TENSIONE,
PROCEDERE NEL SEGUENTE MODO:
• Interrompere la rotazione delle spazzole e aspirazione premendo sui relativi pulsanti posti
sul quadro avviamento.
• Per le versioni a batteria con "interruttore a chiave avviamento", ruotare la chiave su posi-
zione "0" e rimuoverla.
• Per le macchine alimentata a "cavo 230V.AC", scollegare il cavo dalla presa di corrente.
• Sollevare il tergipavimento mediante la leva di sollevamento (A).

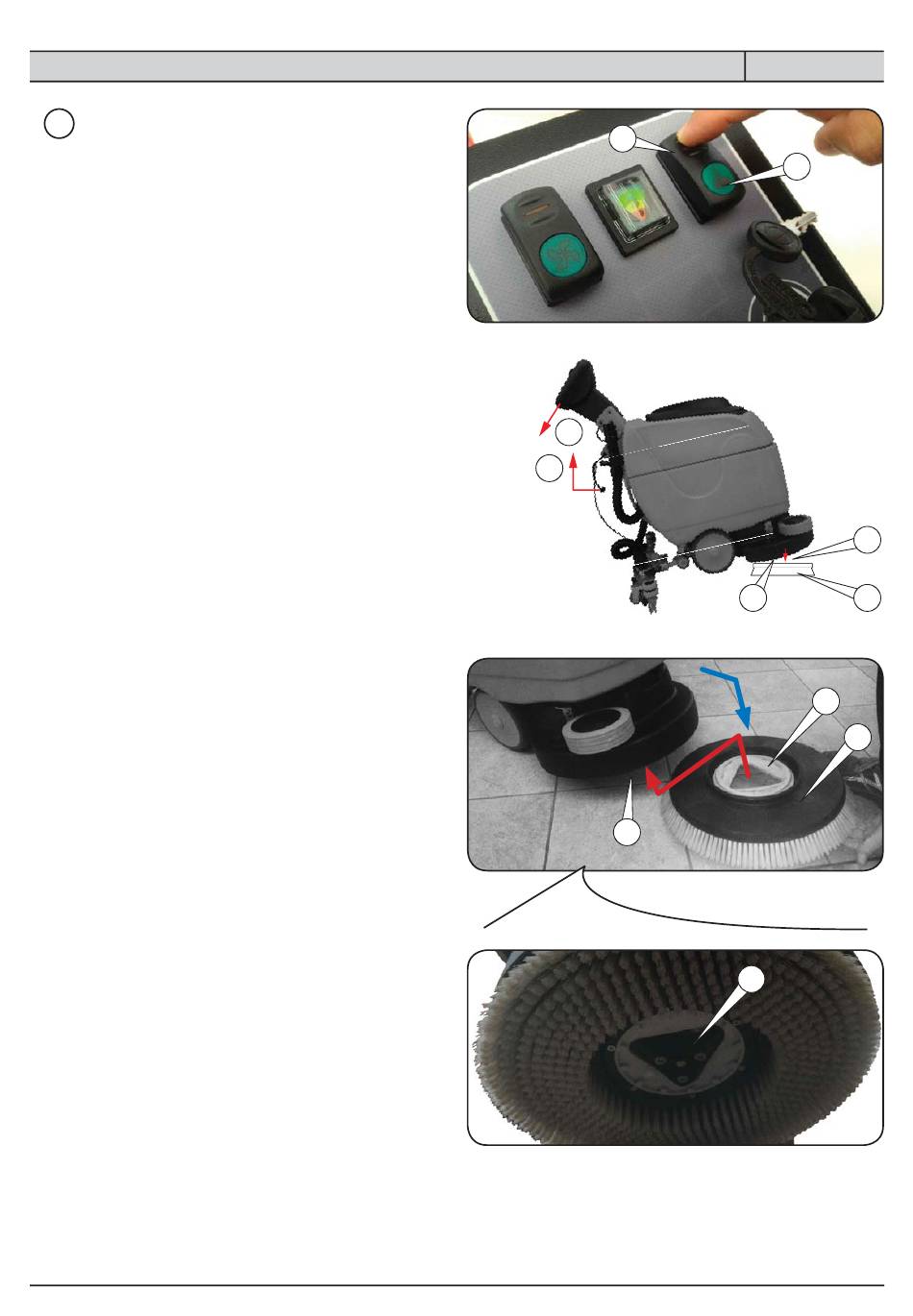

Smontaggio e sostituzione della spazzola
• Inclinare (come da fi gura) la lavasciuga mediante il manubrio (B) per sollevare la parte anteriore
(basamento spazzola).
• Sbloccare la spazzola 1 dal supporto a triangolo (C) eseguendo un movimento a scatto (orario o
antiorario) e rimuoverla.
Per Inserire una nuova spazzola, la macchina è predisposta per due soluzioni quella "manuale" o quella
"automatica", per eseguire una di queste procedure, agire nel seguente modo:
(soluzione manuale)
• Accoppiare il triangolo (D) della spazzola 1 al "supporto" a triangolo (C) del basamento ed esegui-
re nuovamente un movimento scatto nel senso opposto da quello sopra descritto per bloccarla.
(soluzione automatica)
• Portare il basamento della macchina sopra la spazzola 1 come da fi gura, appoggiarlo in corri-
spondenza del triangolo (D) della spazzola. Attraverso il pulsante spazzola 2 premere ad impulsi
la parte instabile 2a (superiore) dello stesso affi nchè avvenga l'accoppiamento fra il triangolo (D)
della spazzola e triangolo (C) sul basamento, a questo punto la spazzola è fi ssata.
MANUTENZIONE DELLA LAVASCIUGA
2a
B
A
66
FIG.8 (1/2)
2
C
C
C
D
1
D
1
