Montage und Verdrahtung

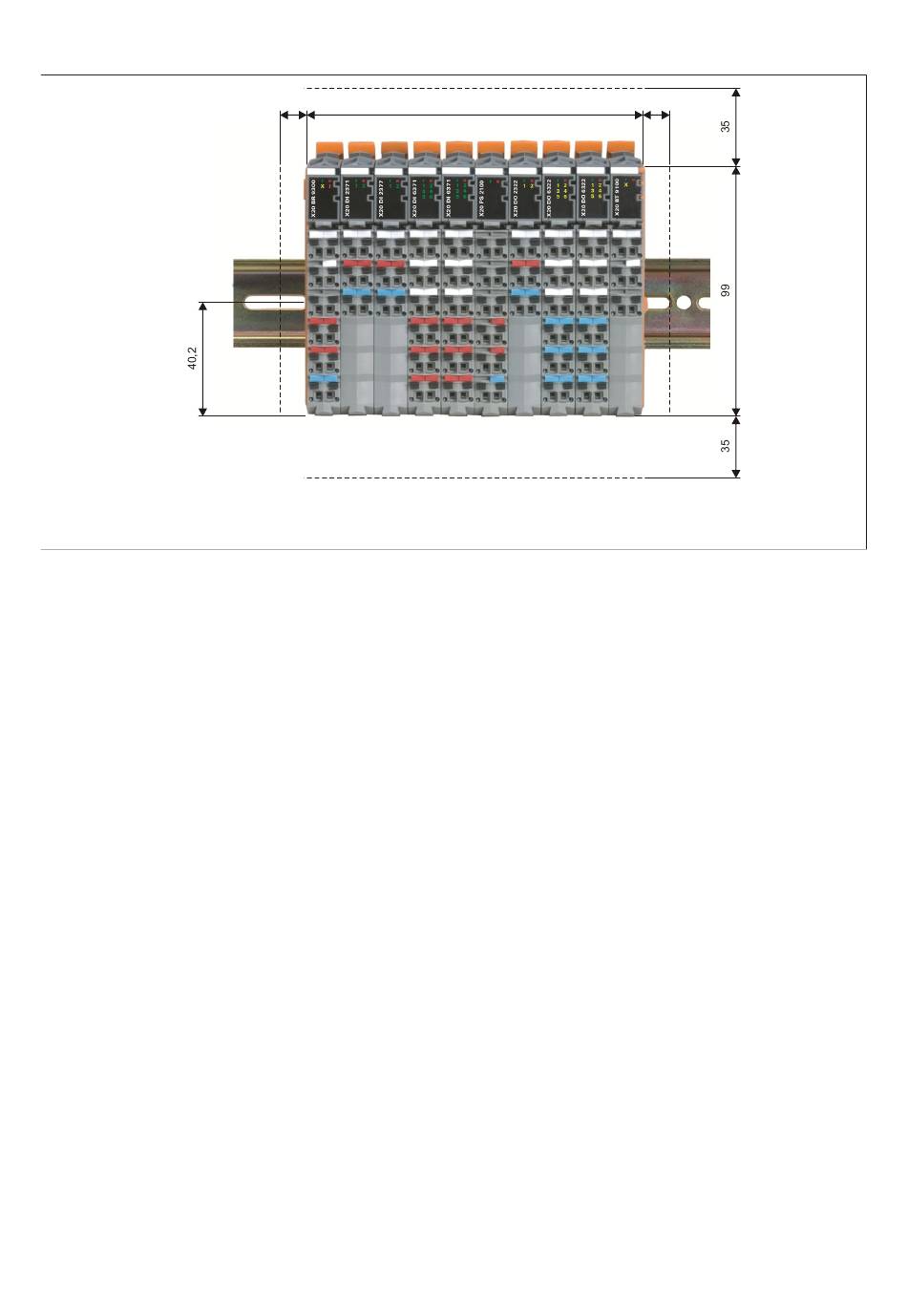

6.1.1 Waagrechte Montage

1) +0,2
10 b = n · 12,5 10
1)
n ... Anzahl der Module
Für eine optimale Kühlung und Luftzirkulation muss oberhalb der Module ein mindestens 35 mm hoher freier
Raum sein. Links und rechts des X20 Systems ist ein Freiraum von 10 mm einzuhalten. Unterhalb der Module
ist für die Kabelführung der Ein- und Ausgänge und der Versorgung ein Raum von 35 mm vorzusehen.
