12.1 EMV-Informationen

12.1.1 Elektromagnetische Verträglichkeit (EMV)
Darunter wird die Fähigkeit einer Einrichtung oder eines Systems verstanden, in ihrer/seiner elektroma-
gnetischen Umgebung zufriedenstellend zu funktionieren, ohne in dieser Umgebung, zu der auch andere
Einrichtungen gehören, unzulässige elektromagnetische Störgrößen einzubringen.
12.1.2 Störeinwirkungen
Auf ein Automatisierungssystem wirken an seinem Einsatzort grundlegend leitungsgeführte und gestrahlte
elektromagnetische Störungen ein.
Diese werden in Prüfnormen nachgestellt und während der Konformitätsprüfung der Produkte auf die Be-
ständigkeit gegen diese Störungen geprüft.
Leitungsgeführte Störungen über
• Versorgungsleitungen
• Prozessverdrahtung
• Kommunikationsleitungen
• Erdung
Gestrahlte Störungen über
• Gehäuseöffnungen bei Metallgehäusen
• Gehäuse aus Kunststoff (keine Schirmwirkung)
Kommunikation
X20 System Anwenderhandbuch 4.30
Elektromagnetische Felder
Automatisierungssystem
Stromversorgung

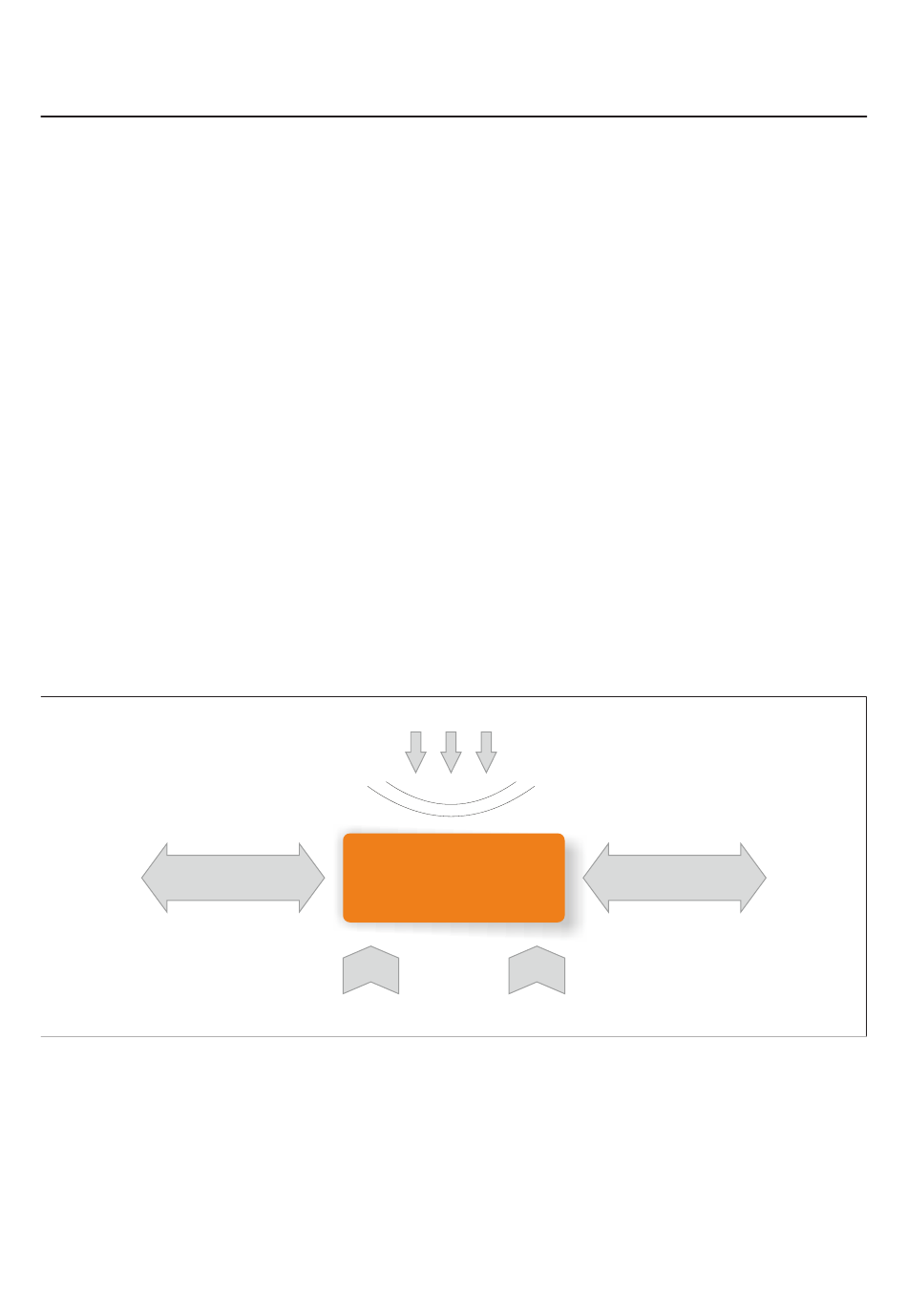

Abbildung 38: Störeinwirkungen
