Der X20 Schirmwinkel wird unterhalb des X20 Systems montiert. Mittels Erdungsklemmen von Fremdher-
stellern (z. B. PHOENIX oder WAGO) oder mittels eines Kabelbinders wird der Schirm an den Schirmwinkel
gepresst.
Abhängig vom Einsatzfall kann zwischen 2 Längen gewählt werden:
Bestellnummer
X20AC0SF7.0010
X20AC0SF9.0010
6.5.3.1 Abmessungen
7,5
Packungsinhalt
• 10 Stück X20 Schirmwinkel
• Montageschablone
X20 System Anwenderhandbuch 4.30
Länge Anwendung
•
66 mm I/O-Module
•
Einspeisemodule
•
On board Schnittstellen bei Steuerungen
•
88 mm Schnittstellenmodule
•
Bus Controller Module
•
Steuerungen in der Bauform eines Schnittstellenmoduls
10
5,5
7,5
39,5

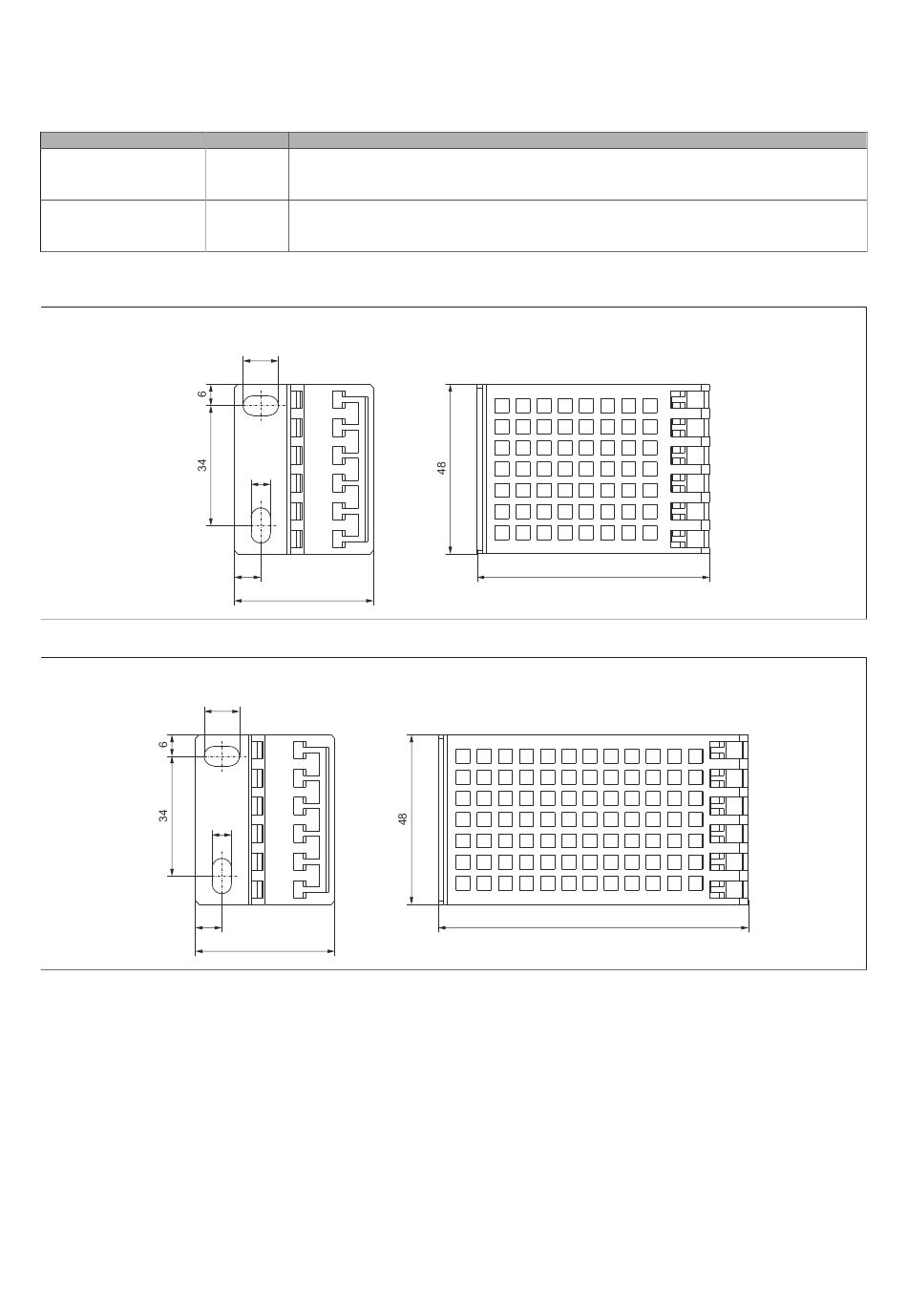

Abbildung 10: Abmessungen X20AC0SF7.0010
10
5,5
39,5
Abbildung 11: Abmessungen X20AC0SF9.0010
Maße [mm]
66
Maße [mm]
88
