Montage und Verdrahtung
6.5.4 Schirmung mittels Hut- oder Sammelschiene
Mittels Erdungsklemmen von Fremdherstellern (wie z. B. von GOGATEC) kann die Schirmung direkt an der
Hutschiene oder an speziellen Sammelschienen direkt unter der Steuerung erfolgen.
• B&R empfiehlt den Schirm von X2X Link Kabeln immer mittels einer Erdungsklemme über die Hutschie-
ne direkt mit der leitenden und geerdeten Rückwand zu verbinden. Damit werden die in der Norm fest-
gelegten EMV-Mindestanforderungen deutlich übertroffen.
• Die geschirmten Kabel sonstiger Module können zusammengefasst und gemeinsam geklemmt werden.
Dies ist unter Umständen auch aus Platzgründen notwendig. Abhängig von den verwendeten Erdungs-
klemmen können unterschiedlich viele Kabel gemeinsam mit einer einzigen Klemme geerdet werden.
Zur bestmöglichen Reduzierung der EMV-Abstrahlung muss der Kabelschirm nach dem Kabelbinder soweit
wie möglich nach oben reichen (siehe Kennzeichnung ① in oben angeführter Zeichnung).
106

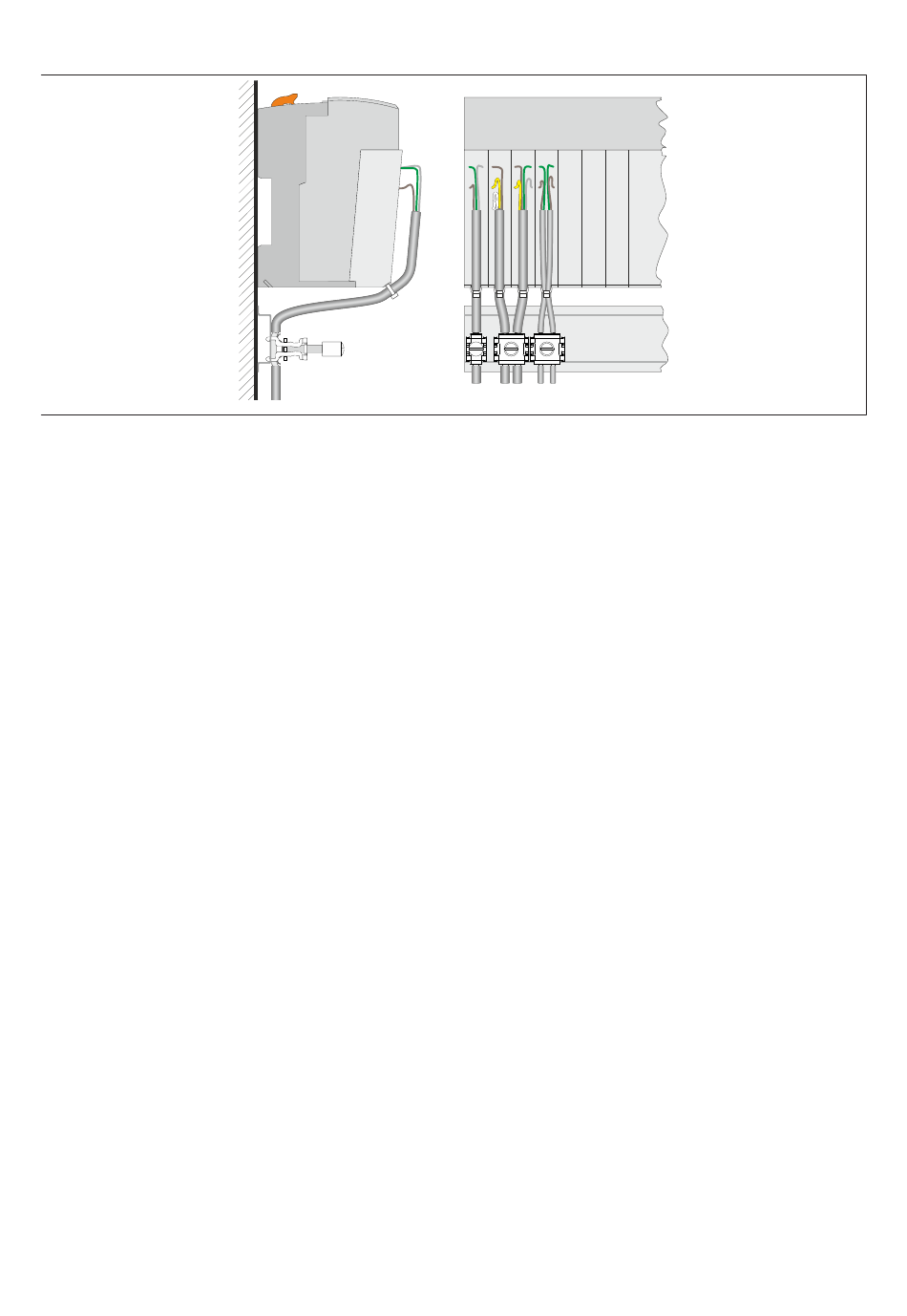

Abbildung 12: Schirmung mittels Hut- oder Sammelschiene
