X20AI2632
1 Allgemeines
1.1 Mitgeltende Dokumente
Weiterführende und ergänzende Informationen sind den folgenden gelisteten Dokumenten zu entnehmen.
Mitgeltende Dokumente
Dokumentname
Titel
MAX20
X20 System Anwenderhandbuch
MAEMV
Installations- / EMV-Guide
1.2 Bestelldaten
Bestellnummer
Kurzbeschreibung
Analoge Eingänge
X20AI2632
X20 Analoges Eingangsmodul, 2 Eingänge, ±10 V oder 0 bis
20 mA, 16 Bit Wandlerauflösung, Eingangsfilter parametrierbar,
Oszilloskop-Funktionen
Erforderliches Zubehör
Busmodule
X20BM11
X20 Busmodul, 24 VDC codiert, interne I/O-Versorgung durch-
verbunden
X20BM15
X20 Busmodul, mit Knotennummernschalter, 24 VDC codiert,
interne I/O-Versorgung durchverbunden
Feldklemmen
X20TB06
X20 Feldklemme, 6-polig, 24 VDC codiert
X20TB12
X20 Feldklemme, 12-polig, 24 VDC codiert
Datenblatt V 3.20
Tabelle 1: X20AI2632 - Bestelldaten
X20AI2632

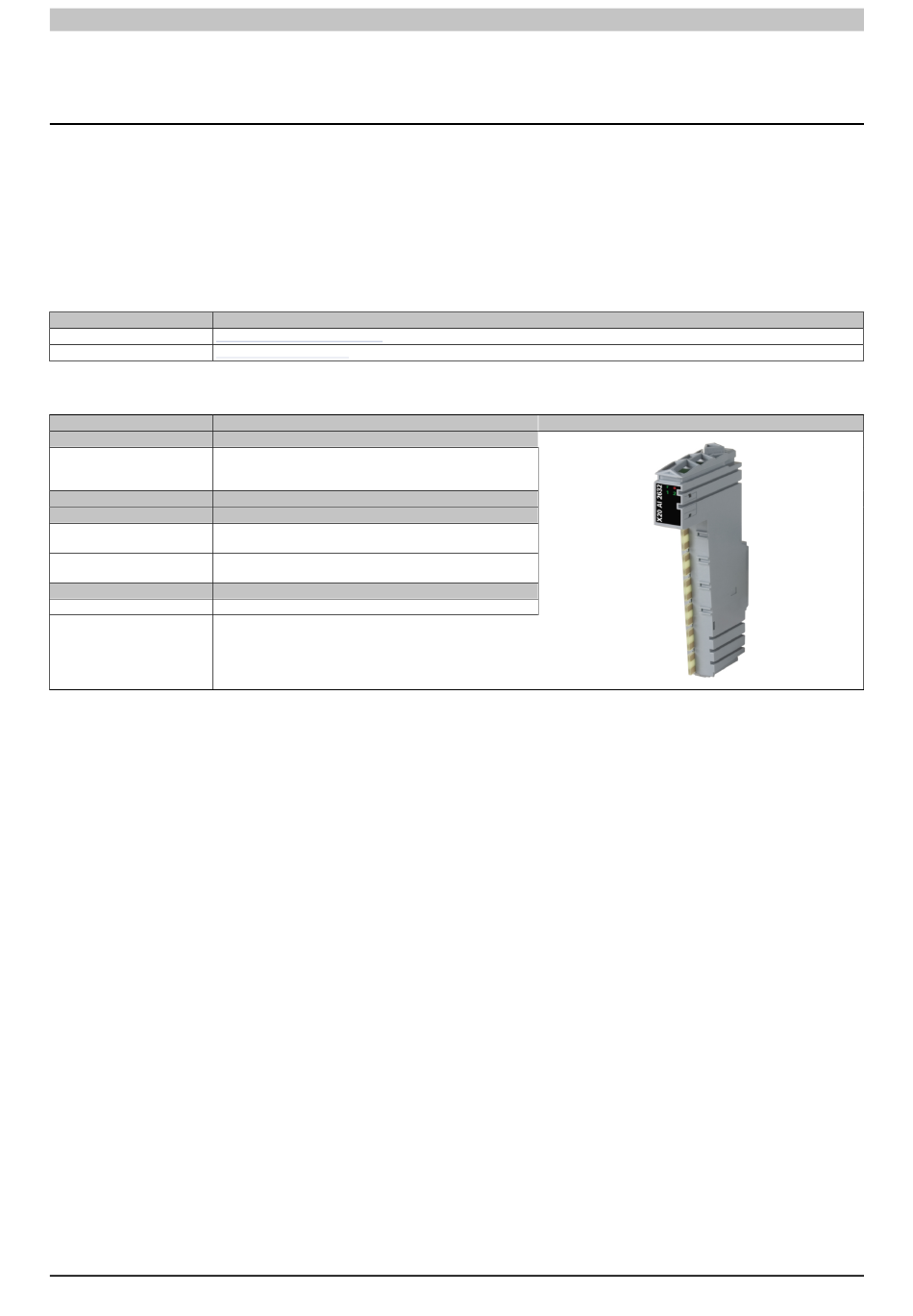

Abbildung
1
