12.3 Diagnose-LEDs

Die meisten I/O-Module des X20 Systems haben im oberen Bereich LEDs für die Diagnose. Je nach Modul
sind für die Anzeige des Betriebszustandes folgenden LEDs vorhanden:
• LEDs "r" (grün) und "e" (rot)
• LED "s" (rot-grüne dual-LED)
Weitere LEDs sind modulspezifisch und zeigen meistens den Zustand von I/O-Kanälen. Für Eingänge wer-
den meistens grüne und für Ausgänge orange LEDs verwendet. Diese I/O-Status-LEDs werden auf manchen
Modulen nur im Modus RUN bedient.
Betriebs- und Fehlerzustände

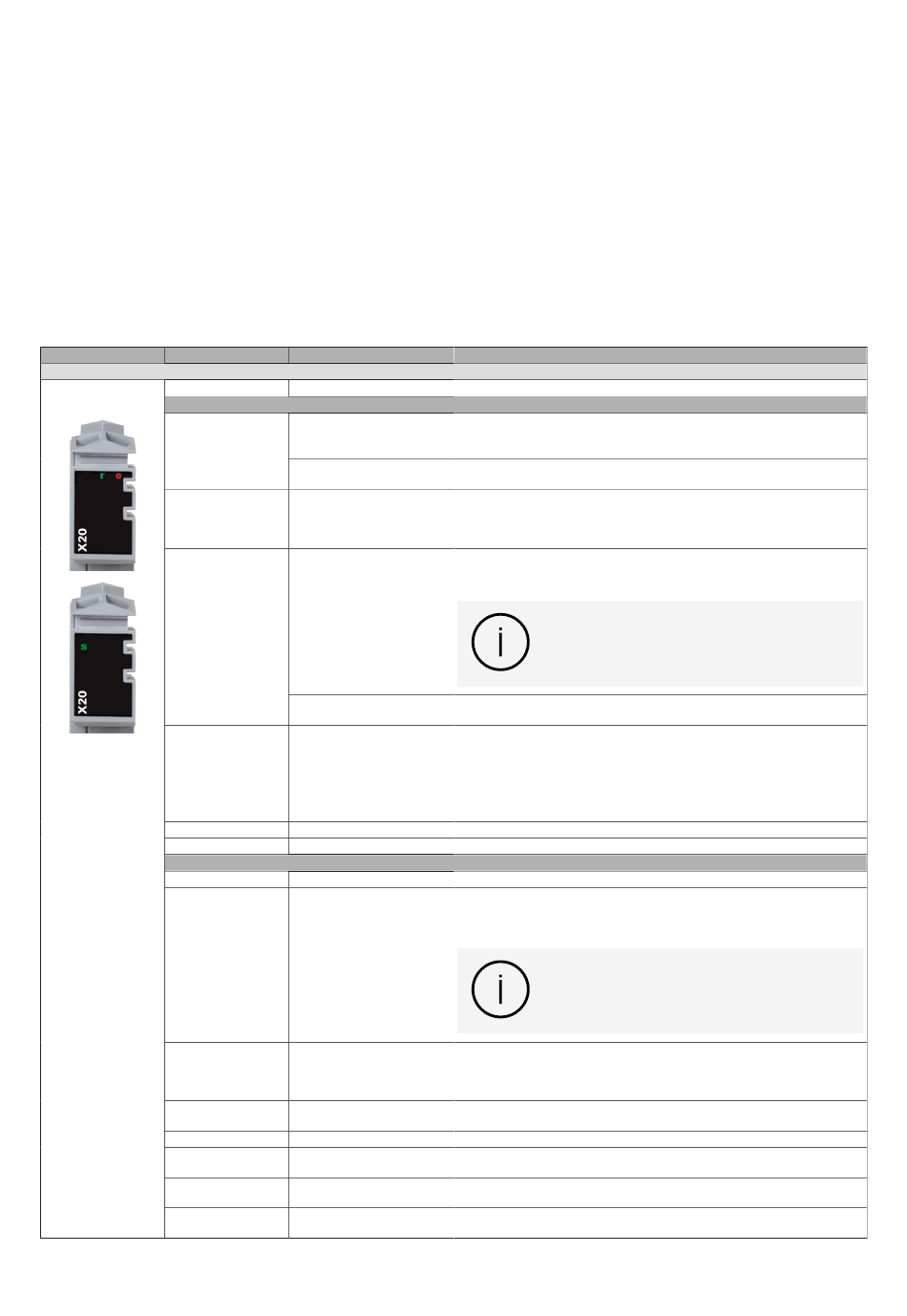

Die folgende Tabelle enthält eine vollständige Beschreibung aller Betriebs- und Fehlerzustände der X20
I/O-Module. Welche Betriebs- und Fehlerzustände vom I/O-Modul tatsächlich angezeigt werden, ist von der
Art und der Verwendung des Moduls abhängig.
LED
r/e/s-LEDs
Alle LED aus
Modulstatus: LED-farbe grün
Single Flash
(LED rot = Aus)
Single Flash
(LED rot = Ein)
Double Flash
Blinkend
Schnell blinkend
Ein
Fehlerstatus: LED-farbe rot (wenn LED grün = Ein)
Aus
Ein
Single
Blinkend
Double Flash
Triple Flash
Single Flash inver-
ted
1)
Double Flash inver-
ted
1)
Triple Flash inverted
224
Beschreibung
Modul nicht versorgt
Modus RESET
Nicht konfiguriert
Ungültige Firmware
Modus BOOT
(Modus RESET mit Kommu-
nikation)
Nicht konfiguriert
Modus PREOPERATIONAL
Modus SYNC
Modus RUN
Fataler Fehler
Flash oder I/O-Kanalfehler
Systemfehler
I/O und Systemfehler
Fataler und I/O-Fehler
Fataler und Systemfehler
Fataler, I/O- und Systemfeh-
1)
ler
Anmerkung
Modul hat keine Stromversorgung.
Keine Verbindung zum X2X Link Master oder der X2X Link Master läuft noch
nicht.
Manche Module bleiben auch beim Firmware-Update im Single Flash.
Modul wurde nach dem Busempfänger X20BR7300 gesteckt, aber nicht
konfiguriert.
2)
Ungültige Firmware: Tritt auf, wenn Firmware-Update unterbrochen wurde.
Die Firmware wird erneut geladen, sobald der X2X Link Master wieder aktiv
ist. Sie wird allerdings nur geladen, wenn das Modul auch in der Konfigura-
tion eingetragen ist.
Firmware-Update. Das Firmware-Update wird normalerweise nur einmal
nach dem Austausch des Moduls gemacht oder wenn im Zuge eines Projek-
tupdates eine neue Firmware auf die Master-Steuerung geladen wurde.
Abhängig von der Konfiguration kann das Firm-
ware-Update auch mehrere Minuten beanspruchen.
Modul wurde nach dem Busempfänger X20BR7300 gesteckt, aber nicht
konfiguriert.
2)
Module auf deren Steckplatz kein oder ein anderes Modul konfiguriert ist,
bleiben im Modus PREOPERATIONAL.
Mögliche Fehler:
•
Falsches Modul gesteckt bzw. Steckplatz nicht konfiguriert
•
Falsche Steckplatznummer bei Busmodulen mit Knotennummern-
schalter eingestellt
Modul synchronisiert sich mit X2X-Link
Kein Fehler
Alles in Ordnung
Die Modulfunktion kann nicht aufrechterhalten werden. Mögliche Fehler:
•
Spannungsversorgung außerhalb des Warnbereichs
•
Betriebstemperatur außerhalb des erlaubten Bereichs
Die Überwachung auf fatale Fehler ist nicht in allen
Modulen integriert.
Auf einem oder mehreren I/O-Kanälen steht ein Fehler oder eine Warnung
an.
Welche Kanalfehler am Modul angezeigt werden, ist modulabhängig und bei
der jeweiligen Modulbeschreibung nachzulesen.
Im Modul ist ein Systemfehler aufgetreten. Die Fehlerursache ist modulab-
hängig und bei der jeweiligen Modulbeschreibung nachzulesen.
Ein I/O- und Systemfehler sind gleichzeitig aufgetreten
Ein Fataler und I/O-Fehler sind gleichzeitig aufgetreten
Ein Fataler und Systemfehler sind gleichzeitig aufgetreten
Ein Fataler, I/O- und Systemfehler sind gleichzeitig aufgetreten
