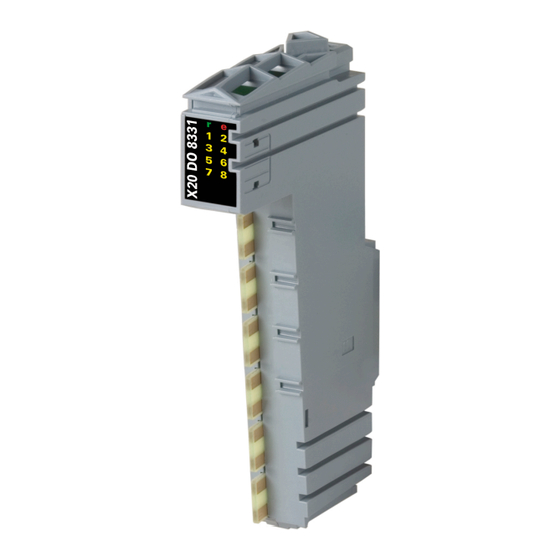

B&R X20DO8331 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für B&R X20DO8331
Inhaltszusammenfassung für B&R X20DO8331
- Seite 1 X20DO8331 Datenblatt 3.30 (September 2024) Originalbetriebsanleitung...
- Seite 2 Kompatibilität jedenfalls ausgeschlossen und hat der Kunde die Kompatibilität in eigener Ver- antwortung vorab zu prüfen. Versionshistorie B&R stellt Dokumente so aktuell wie möglich zur Verfügung. Die aktuellen Versionen stehen auf der B&R Homepage www.br-automation.com zum Download bereit. X20DO8331 Datenblatt V 3.30...
-
Seite 3: Allgemeines
I/O-Versorgung durchverbunden Feldklemmen X20TB12 X20 Feldklemme, 12-polig, 24 VDC codiert Tabelle 1: X20DO8331 - Bestelldaten 1.3 Modulbeschreibung Das Modul ist mit 8 Ausgängen in 1-Leitertechnik ausgestattet. Die Ausgänge sind für Sink-Beschaltung ausgelegt. Der Ausgangsnennstrom beträgt 2 A. Die Ausgangsversorgung wird direkt am Modul eingespeist. Ein zusätzliches Einspeisemodul ist dadurch nicht notwendig. -
Seite 4: Technische Daten
Isolationsspannung zwischen Kanal und Bus 500 V Zusatzfunktionen Zur Erhöhung des Ausgangsstroms können die Ausgänge parallel geschaltet werden Elektrische Eigenschaften Potenzialtrennung Kanal zu Bus getrennt Kanal zu Kanal und I/O-Versorgung nicht getrennt Tabelle 2: X20DO8331 - Technische Daten X20DO8331 Datenblatt V 3.30... -
Seite 5: Status-Leds
Feldklemme 1x X20TB12 gesondert bestellen Busmodul 1x X20BM11 gesondert bestellen Rastermaß 12,5 +0,2 Tabelle 2: X20DO8331 - Technische Daten Anzahl der Ausgänge x R x Ausgangsnennstrom ; Ein Berechnungsbeispiel ist im X20 System Anwenderhandbuch im Abschnitt "Mechanische DS(on) und elektrische Konfiguration" zu finden. -
Seite 6: Anschlussbeispiel
2.5 Ausgangsschema externe Versorgung 24 V 24 V GND Verpolungs- schutz I/O-Status 24 V LED (orange) intern Low-Side Ausgangsstatus Ausgang x Logik Ausgangs- überwachung 24 V 24 V externe Versorgung 24 V intern 24 V Überwachung X20DO8331 Datenblatt V 3.30... - Seite 7 Schaltspiele / Sekunde (bei 90% Einschaltdauer) Umgebungstemperatur: 60°C, 4 Ausgänge (1,3,5,7 od. 2,4,6,8) gleich belastet. 100 H 10 H 100 mH Spulenwiderstand Spuleninduktivität [Ω] 10 mH Schaltspannung: 28,8 V 24,0 V max. Schaltspiele / Sekunde (bei 90% Einschaltdauer) X20DO8331 Datenblatt V 3.30...
- Seite 8 Spulenwiderstand Spuleninduktivität [Ω] Schaltspannung: 28,8 V 24,0 V max. Schaltspiele / Sekunde (bei 90% Einschaltdauer) Information: Bei Überschreiten der maximalen Schaltspiele pro Sekunde muss eine externe Freilaufdiode verwendet werden. Betriebsfälle außerhalb des Diagrammbereichs sind nicht zulässig! X20DO8331 Datenblatt V 3.30...
- Seite 9 Neben dem Modul dürfen andere Module nur mit einer maximalen Verlustleistung von 1,5 W betrieben werden. Ein Beispiel zur Berechnung der Verlustleistung von I/O-Modulen ist im X20 Anwenderhand- buch, Abschnitt "Mechanische und elektrische Konfiguration - Verlustleistung von I/O-Mo- dulen" zu finden. X20DO8331 Datenblatt V 3.30...
-
Seite 10: Funktionsbeschreibung
Digitalausgangskanal: • Kurzschluss oder Überlast • Kanal eingeschaltet und fehlende I/O-Versorgung • Kanal ausgeschaltet und externe Spannung an Kanal angelegt Information: Das Register ist unter "Status der digitalen Ausgänge 1 bis 8" auf Seite 15 beschrieben. X20DO8331 Datenblatt V 3.30... -
Seite 11: Ausgänge Verzögert Schalten
3.3 Überwachen der Betriebsgrenzen Beschreibung Kein Fehler Der Status der I/O-Versorgungsspannung kann ausgelesen werden. Beschreibung I/O-Versorgung oberhalb der Warnungsgrenzen (20,4 V) I/O-Versorgung unterhalb der Warnungsgrenzen (20,4 V) Information: Das Register ist unter "Status der Versorgungsspannung" auf Seite 15 beschrieben. X20DO8331 Datenblatt V 3.30... -
Seite 12: Verwendung Des Moduls Am Bus Controller
Alle anderen Bus Controller können, abhängig vom verwendeten Feldbus, andere Register und Funktionen verwenden. Für Detailinformationen siehe X20 Anwenderhandbuch (ab Version 3.50), Abschnitt "Zusätzliche Informa- tionen - Verwendung von I/O-Modulen am Bus Controller". 4.1.1 CAN-I/O Bus Controller Das Modul belegt an CAN-I/O 1 digitalen logischen Steckplatz. X20DO8331 Datenblatt V 3.30... -
Seite 13: Registerbeschreibung
● PowerSupply01 Bit 2 Fixed-Module unterstützen nur eine bestimmte Anordnung ihrer Datenpunkte im X2X-Frame. Zyklische Zu- griffe erfolgen nicht mit Hilfe der Registeradresse, sondern über den vordefinierten Offset. Der azyklische Zugriff erfolgt weiterhin über die Registernummern. X20DO8331 Datenblatt V 3.30... -
Seite 14: Auslesen Der Modul-Id
Bitstruktur: Bezeichnung Wert Information DigitalOutput01 Digitalausgang 01 rückgesetzt Digitalausgang 01 gesetzt DigitalOutput08 Digitalausgang 08 rückgesetzt Digitalausgang 08 gesetzt 5.6 Auslesen der Modul-ID Name: asy_ModulID Dieses Register bietet eine Möglichkeit die Modul-ID auszulesen. Datentyp Werte UINT Modul-ID X20DO8331 Datenblatt V 3.30... -
Seite 15: Überwachungsstatus Der Digitalen Ausgänge
In diesem Register ist der Status der I/O-Versorgungsspannung abgebildet. Datentyp Werte USINT Siehe Bitstruktur Bitstruktur: Bezeichnung Wert Information 0 - 1 Reserviert PowerSupply01 I/O-Versorgung oberhalb der Warnungsgrenze von 20,4 V I/O-Versorgung unterhalb der Warnungsgrenze von 20,4 V 3 - 7 Reserviert X20DO8331 Datenblatt V 3.30... -
Seite 16: Zusatzfunktion Digitale Ausgänge Mit Umschaltmaske Verzögert Schalten
Nach Ablauf der Verzögerungszeit werden die digitalen Ausgänge entsprechend der Umschaltmaske (Re- gister 6) und dem verzögertem Ausgangsmuster (Register 4) geändert. Datentyp Werte USINT 0 bis 255 (in 100 μs-Schritten) Der Wert 0 deaktiviert die Bearbeitung X20DO8331 Datenblatt V 3.30... - Seite 17 Die minimale I/O-Updatezeit gibt an, bis zu welcher Zeit der Buszyklus heruntergefahren werden kann, so dass in jedem Zyklus ein I/O-Update erfolgt. Minimale I/O-Updatezeit Funktionsmodell 0 Entspricht der minimalen Zykluszeit Funktionsmodell 1 Entspricht der minimalen Zykluszeit X20DO8331 Datenblatt V 3.30...
