5.2.5 I/O-Module

Die I/O-Module sind in 2 Bauformen erhältlich. In den Datenblättern ist das Rastermaß der Module bei den
technischen Daten angegeben.

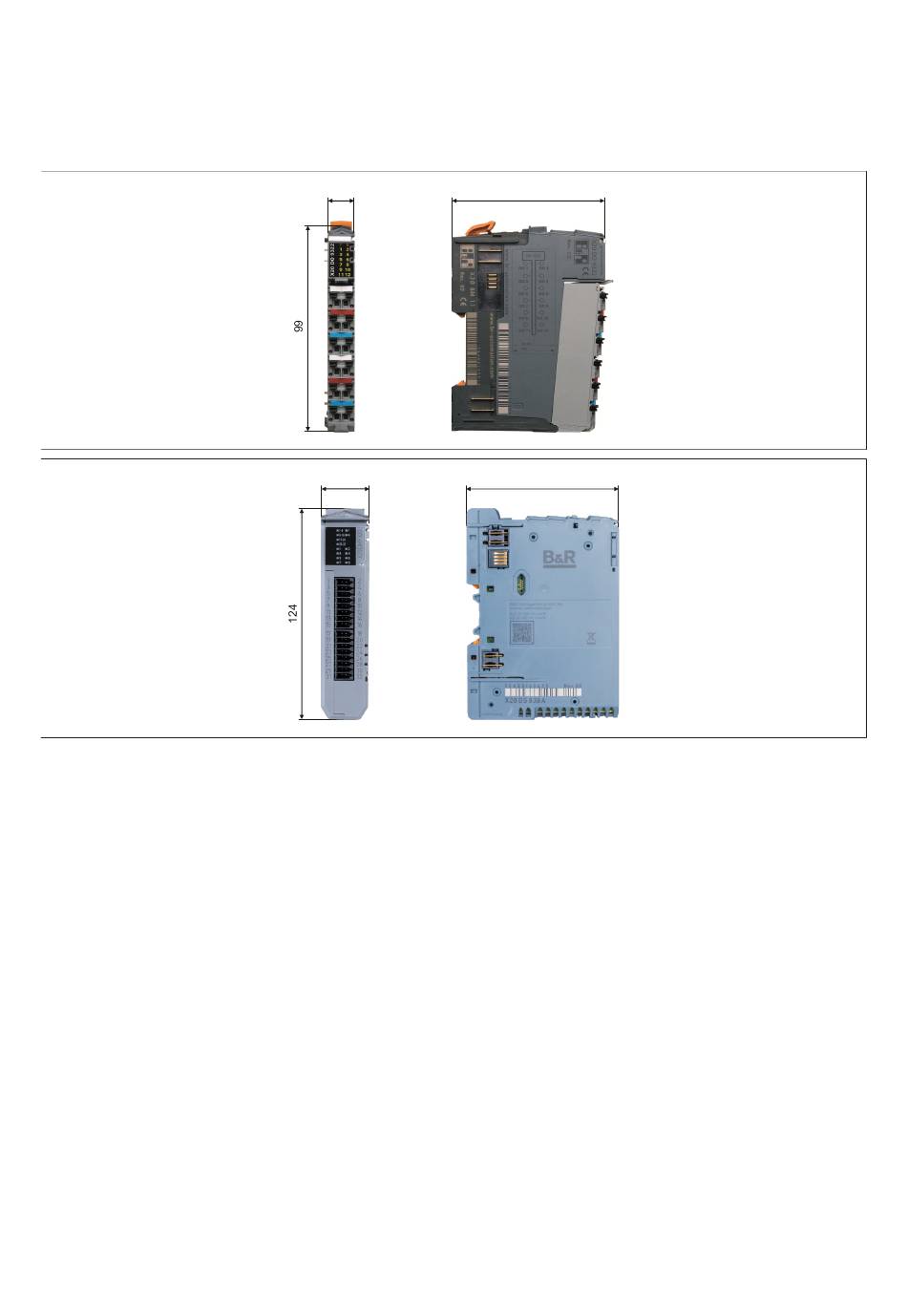

Das Rastermaß ist ein ganzzahliges Vielfaches der in den folgenden Zeichnungen angegebenen Modulbrei-
te.

5.2.6 Abschlussplatten

Zusätzlich zu den in diesem Abschnitt angegebenen Maße für Steuerungen und Module können auf der
rechten und linken Seite eines Modulblocks Abschlussplatten hinzugefügt werden. Dafür ist folgender Platz
vorzusehen:
• Rechte Seite: 5 mm
• Linke Seite: 3,5 mm
X20 System Anwenderhandbuch 4.30
+0,2
12,5
+0,2
27,5
75
92
Dimensionierung
89
