Mechanisches Handling

8.4 X20 System auf Hutschiene montieren

Um ein zusammengebautes X20 System auf der Hutschiene zu montieren, sind folgende Schritte auszufüh-
ren.
1. Bei allen Busmodulen den Verriegelungshebel ganz nach oben drücken. Dadurch wird der Verriege-
lungsmechanismus für die Hutschienenmontage geöffnet.
2. X20 System an der gewünschten Position in die Hutschiene einhängen und durch Herunterdrücken
der Verriegelungshebel den Verriegelungsmechanismus schließen.

8.5 X20 System von Hutschiene demontieren

8.5.1 Komplettes System von der Hutschiene nehmen

1. Bei allen Busmodulen den Verriegelungshebel ganz nach oben drücken. Dadurch wird der Verriege-
lungsmechanismus für die Hutschienenmontage geöffnet.
2. X20 System von der Hutschiene nehmen.
162

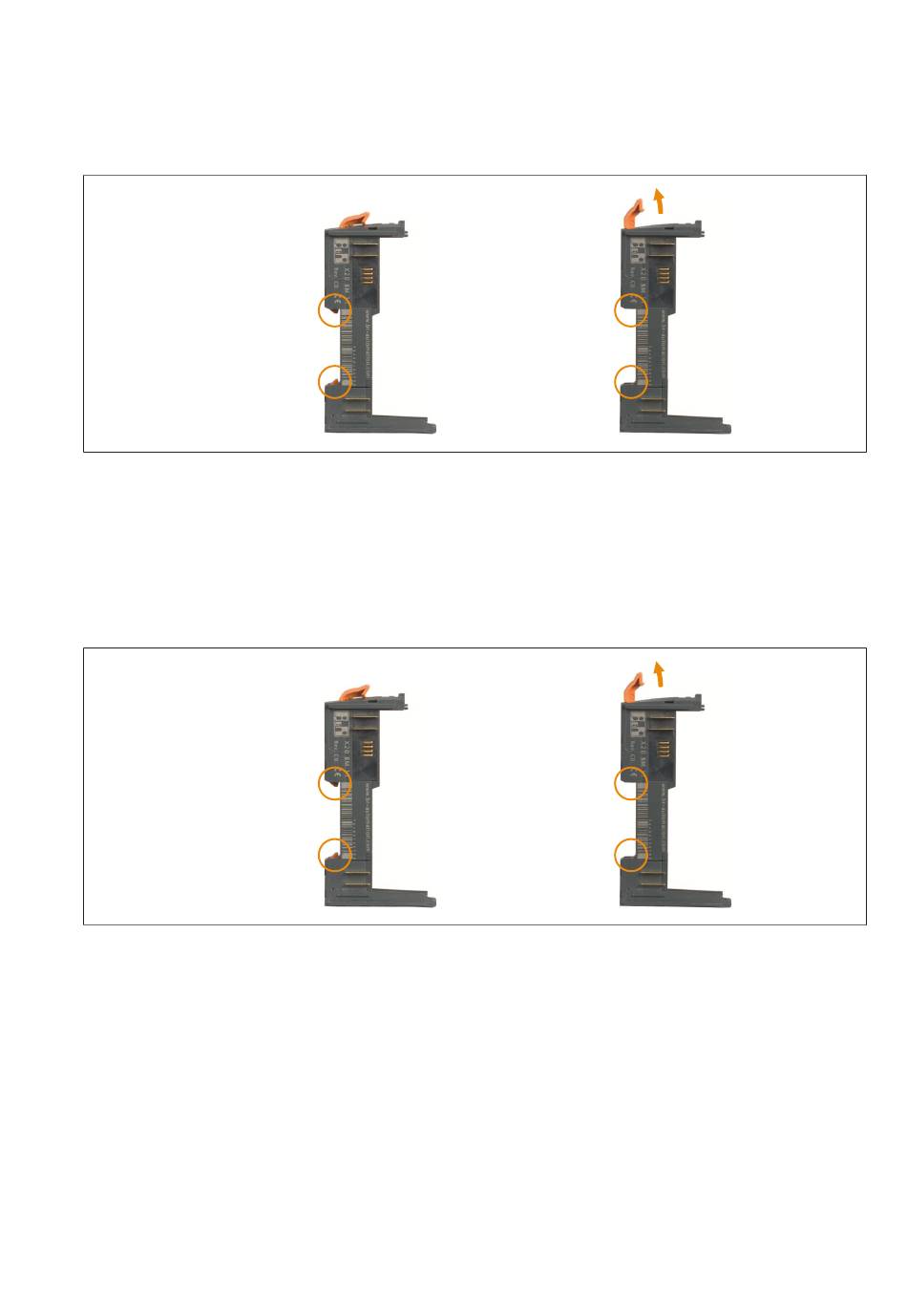

Verriegelungs-
mechanismus
geschlossen
Verriegelungs-
mechanismus
geschlossen
Verriegelungs-
mechanismus
geöffnet
Verriegelungs-
mechanismus
geöffnet
