LED
Safety SE-LED
Aus
Single Flash inverted
Single Flash
Double Flash
Flashes
Blinkend
Ein
1) Nur bei Modulen mit Überwachung auf fatale Fehler.
2) Blinkverhalten (Single- bzw. Double Flash) ist abhängig vom verwendeten X20 Modul.

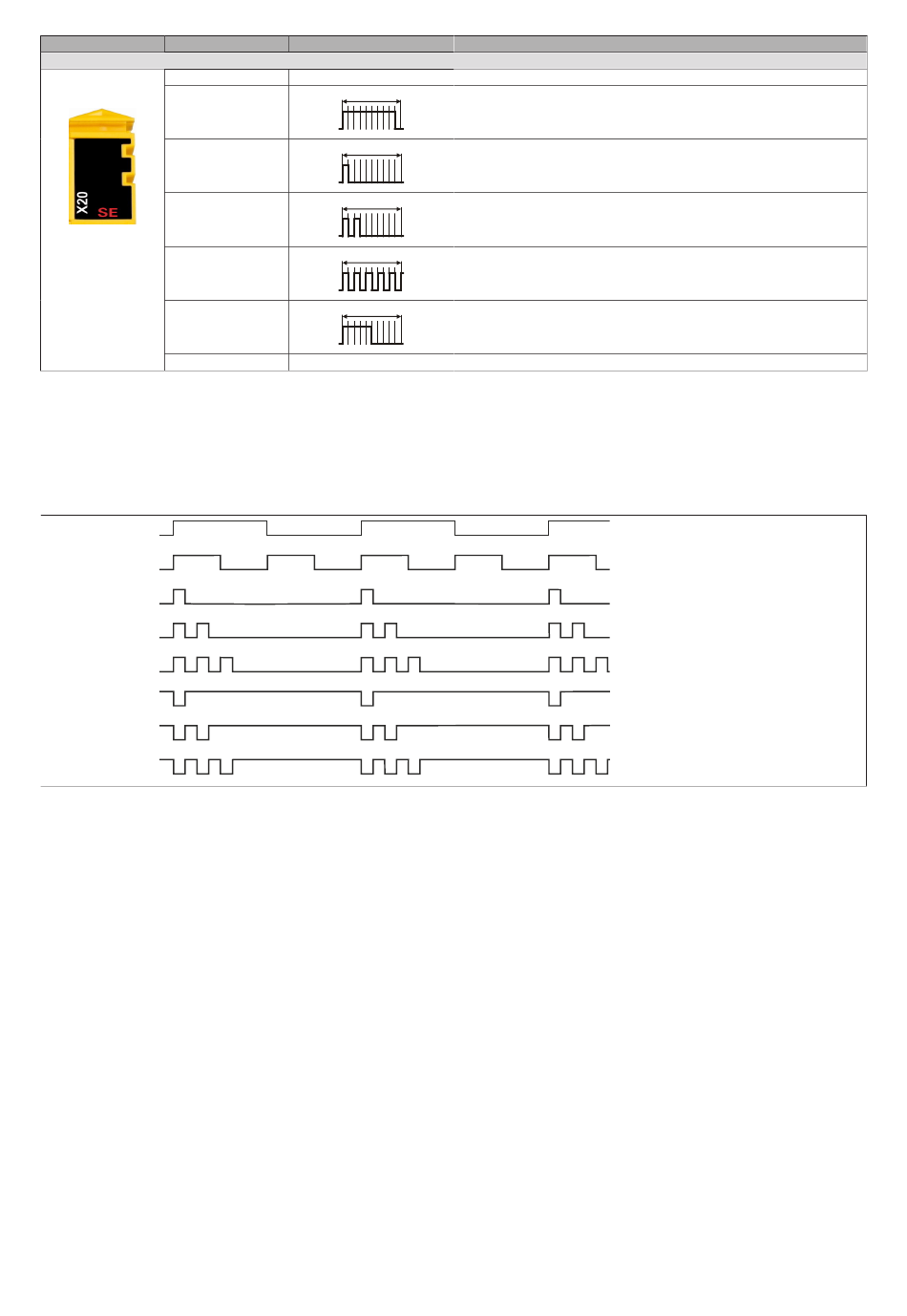

Status-LEDs - Blinkmuster
Die in dieser Grafik dargestellten Blinkmuster geben nur das prinzipielle Verhältnis zwischen der Ein- und
Ausschaltzeit der LED an. Das tatsächliche Verhältnis der Blinkzeiten zueinander kann, je nach Modul, un-
terschiedlich sein.
X20 System Anwenderhandbuch 4.30
Beschreibung Anmerkung
Modus RUN oder I/O-Teil nicht mit Spannung versorgt
Bootphase oder fehlender X2X Link oder defekter Prozessor
1 s
Safety PREOPERATIONAL State; Module, welche in der SafeDESIGNER-Ap-
1 s
plikation nicht verwendet werden, bleiben im Status PREOPERATIONAL.
Sicherer Kommunikationskanal nicht OK
1 s
Bei der Firmware des Moduls handelt es sich um eine nicht zertifizierte Pi-
1 s
lotkundenversion.
Bootphase, fehlerhafte Firmware
1 s
Gesamtmodul betreffender Sicherheitszustand aktiv (= Zustand "FailSafe")
Zusätzliche Informationen
Blinkend
Schnell blinkend
Single Flash
Double Flash
Triple Flash
Single Flash invertiert
Double Flash invertiert
Triple Flash invertiert
