Mechanisches Handling

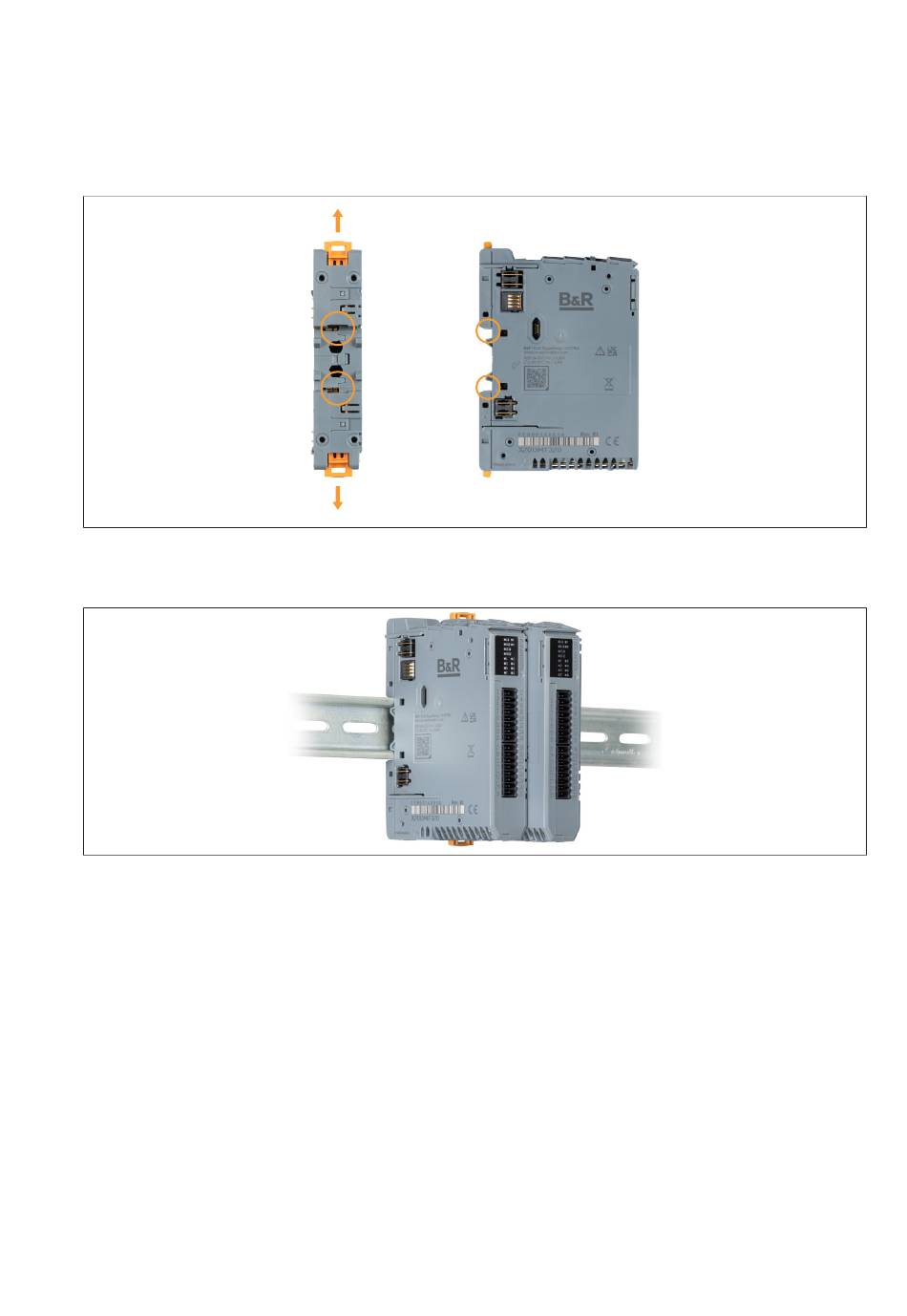

8.7.3 Modul auf Hutschiene montieren
Um das Modul auf der Hutschiene zu montieren, sind folgende Schritte auszuführen:
1. Schutzverpackung der X20 Module entfernen. Module auf offensichtliche mechanische Beschädigun-
gen kontrollieren.
2. Bei allen Modulen den Verriegelungshebel ganz nach oben bzw. ganz nach unten drücken. Dadurch
wird der Verriegelungsmechanismus für die Hutschienenmontage geöffnet.
3. Erstes Modul an der gewünschten Position in die Hutschiene einhängen und durch Drücken des jewei-
ligen Verriegelungshebels nach unten bzw. nach oben den Verriegelungsmechanismus schließen.
4. Das nächste Modul in die Führungen des bereits montierten Moduls stecken.
5. Modul bis zur Hutschiene schieben und durch Drücken des jeweiligen Verriegelungshebels nach unten
bzw. nach oben den Verriegelungsmechanismus schließen.
6. Mit den restlichen Modulen wie zuvor beschrieben fortfahren.
