Mechanische und elektrische Konfiguration

Hardwarekonfiguration

Um ausreichend Leistung für die Busversorgung zur Verfügung zu stellen, ist die Parallelschaltung von
X20PS3300 Einspeisemodulen über das Busmodul X20BM11 möglich. Es ist zu beachten, dass zur Ermitt-
lung der notwendigen Busversorgung im Parallelbetrieb mit 75% der Nennleistung der Einspeisemodule zu
kalkulieren ist.
Beispiel für die Berechnung der Busleistung für 1 X20PS9600 und 1 X20PS3300:
Busleistung = 2 x 7 W x 0,75 = 10,5 W

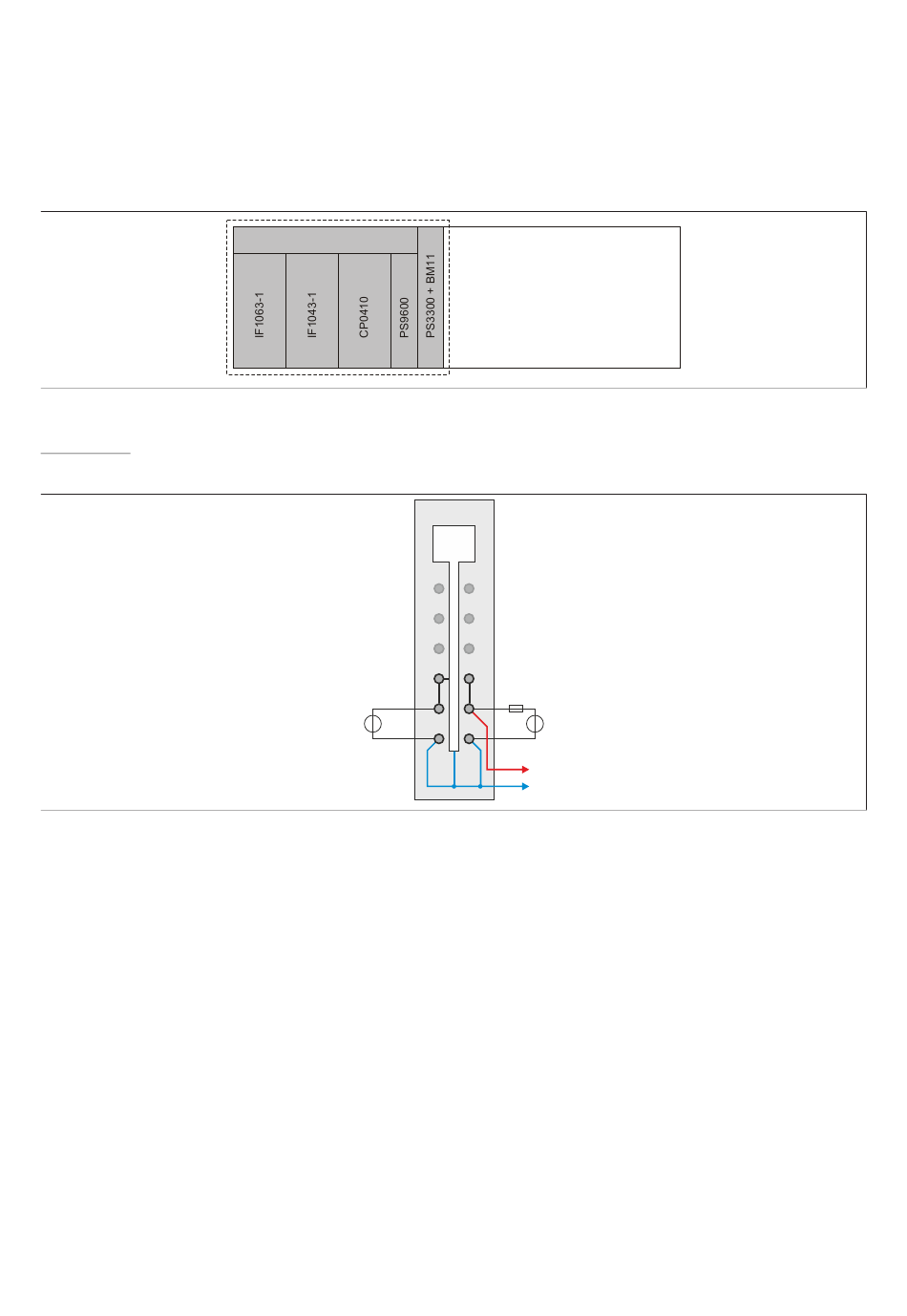

Anschlussbeispiel für Einspeisemodule
X20PS9600
Das X20PS9600 wird standardmäßig angeschlossen.
1) Einspeisung für für SPS- bzw. X2X Link Versorgung
2) Einspeisung für I/O-Versorgung
3) Sicherung T 10 A
152
BB72
PS
+
1)
_
... . . .
I/O-Module
3)
+
2)
_
+24 VDC
GND
