8.3.2 Variante 2
Das X20 System wird direkt auf der Hutschiene montiert und zusammengebaut.
1. Schutzverpackung der X20 Module entfernen. Module auf offensichtliche mechanische Beschädigun-
gen kontrollieren.
2. Bei allen Busmodulen den Verriegelungshebel ganz nach oben drücken. Dadurch wird der Verriege-
lungsmechanismus für die Hutschienenmontage geöffnet.
3. Erstes Busmodul an der gewünschten Position in die Hutschiene einhängen und durch Herunterdrü-
cken des Verriegelungshebels den Verriegelungsmechanismus schließen.
4. Das nächste Busmodul in die Führungen des bereits montierten Busmoduls stecken.
5. Busmodul bis zur Hutschiene schieben und durch Herunterdrücken des Verriegelungshebels sichern.
6. Mit den restlichen Busmodulen wie zuvor beschrieben fortfahren.
7. Zugehöriges Elektronikmodul in die Führungen des äußerst links liegenden Busmoduls stecken.
X20 System Anwenderhandbuch 4.30

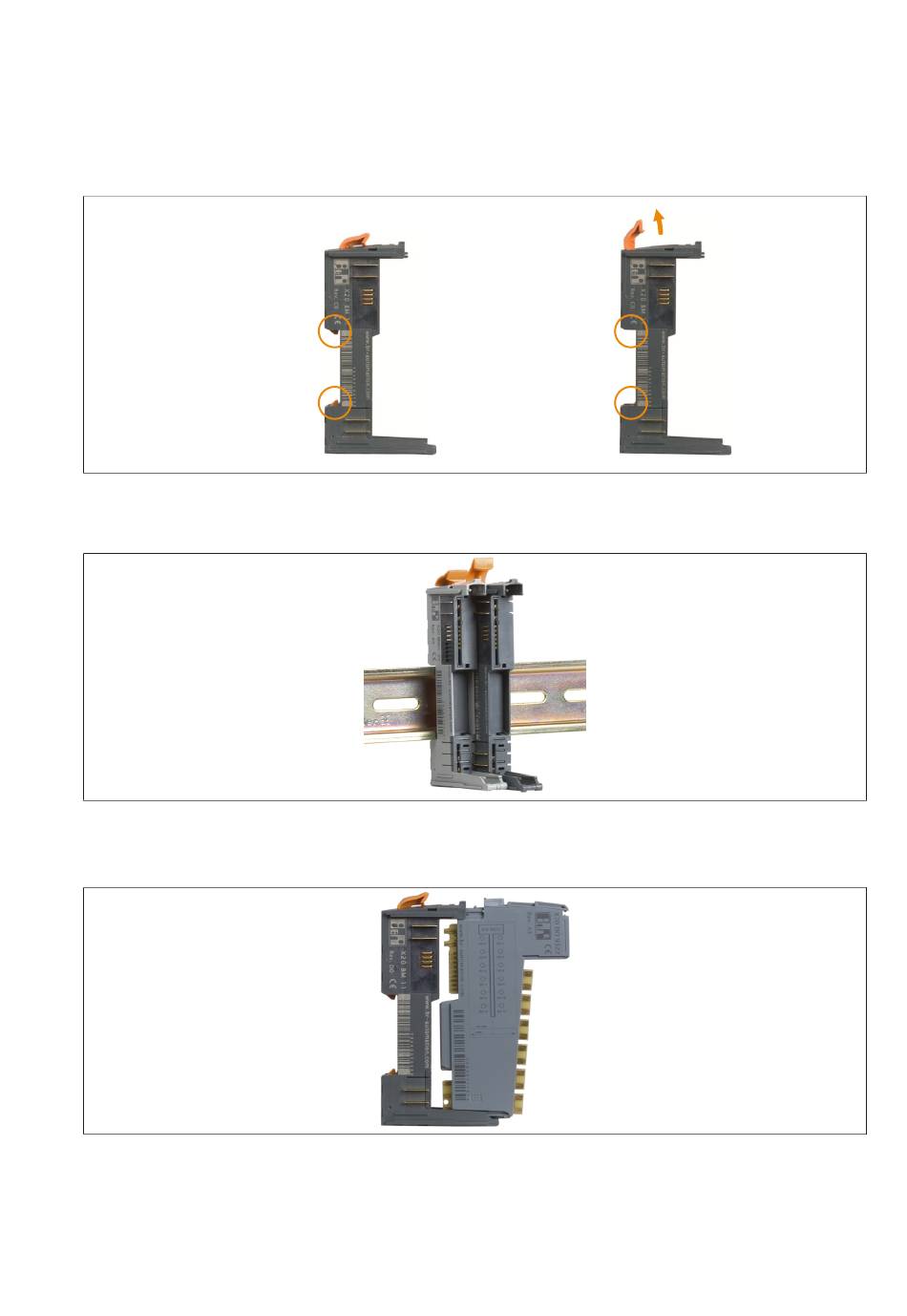

Verriegelungs-
mechanismus
geschlossen
Verriegelungs-
mechanismus
geöffnet
