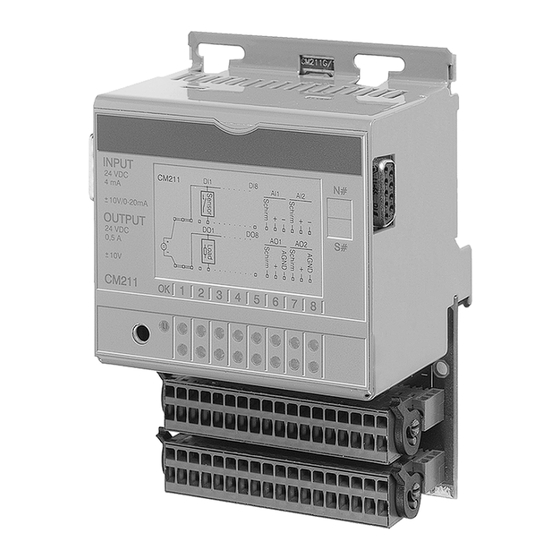

11.1 CM211
11.1.1 Bestelldaten
Bestellnummer
Kurzbeschreibung
7CM211.7
2003 Kombinationsmodul, 8 Eingänge, 24 VDC, 4 ms,
Sink, 3 Einkanal- oder 2 Zweikanalzähler oder
2 Inkrementalgeber, 20 kHz, 8 Transistor-Ausgänge,
24 VDC, 0,5 A, Komparatorfunktion, kurzschlussfest,
2 Eingänge, ±10 V / 0-20 mA, 12 Bit, 2 Ausgänge, ±10 V,
12 Bit, Feldklemmen TB718 gesondert bestellen!
7TB718.9
Feldklemme, 18pol., Schraubklemme
7TB718.91
Feldklemme, 18pol., Federzugklemme
7TB718:90-02
Feldklemme, 18pol., 20 Stück, Schraubklemme
7TB718:91-02
Feldklemme, 18pol., 20 Stück, Federzugklemme
7TB736.9
2003 Feldklemme, 36pol., Schraubklemme
7TB736.91
2003 Feldklemme, 36pol., Federzugklemme
7TB754.9
2003 Feldklemme, 54pol., Schraubklemme
7TB754.91
2003 Feldklemme, 54pol., Federzugklemme
Feldklemmen nicht im Lieferumfang enthalten.
11.1.2 Technische Daten
Bezeichnung
Allgemeines
C-UL-US gelistet
B&R ID-Code
Modultyp
1)
Anzahl
CP430, EX270, EX470, EX770
CP470, CP770, CP474, CP476, CP774
EX477, EX777
Externe Spannungsüberwachnung
Potentialtrennung
Analog - SPS
Digital - SPS
Digital - Analog
Leistungsaufnahme
B&R SYSTEM 2003 Anwenderhandbuch

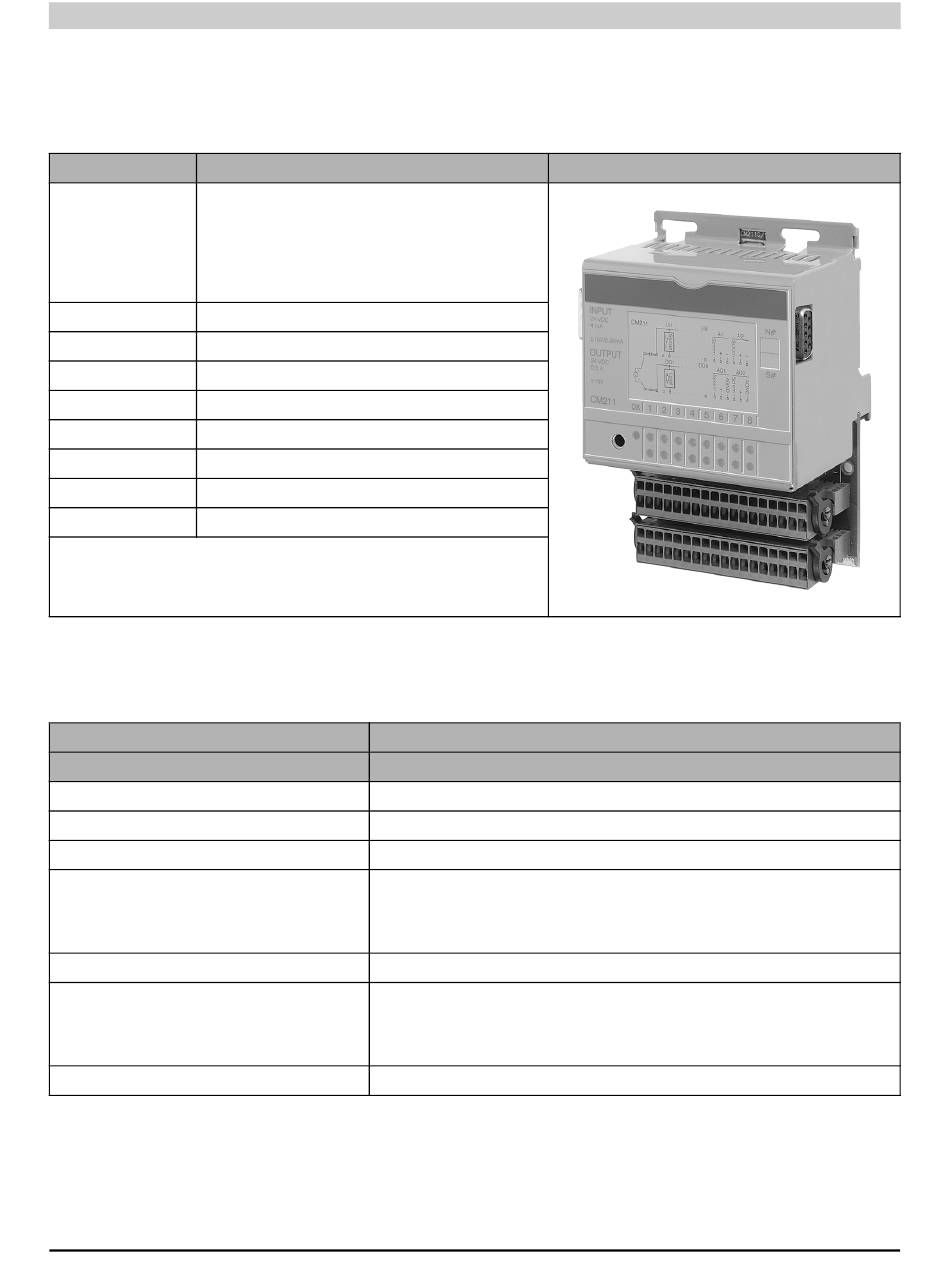

Tabelle 18: CM211 Bestelldaten
Tabelle 19: CM211 Technische Daten
CM211
in Vorbereitung
$C3
B&R 2003 I/O-Modul
2
4
4
JA (LED: OK), Versorgungsspannung > 18 V
NEIN
NEIN
NEIN
max. 1,5 W
CM211
Abbildung
57
