Montage und Verdrahtung
6.4.1 X20 Auflage für Kabelschirm
Die X20 Auflage für den Kabelschirm (Bestellnummer X20AC0SG1) wird an der Feldklemme eingeklinkt
und über einen Kabelschuh am Erdungsanschluss des Busmoduls angesteckt. Mittels Kabelbinder wird der
Schirm an das Erdungsblech gepresst.
①

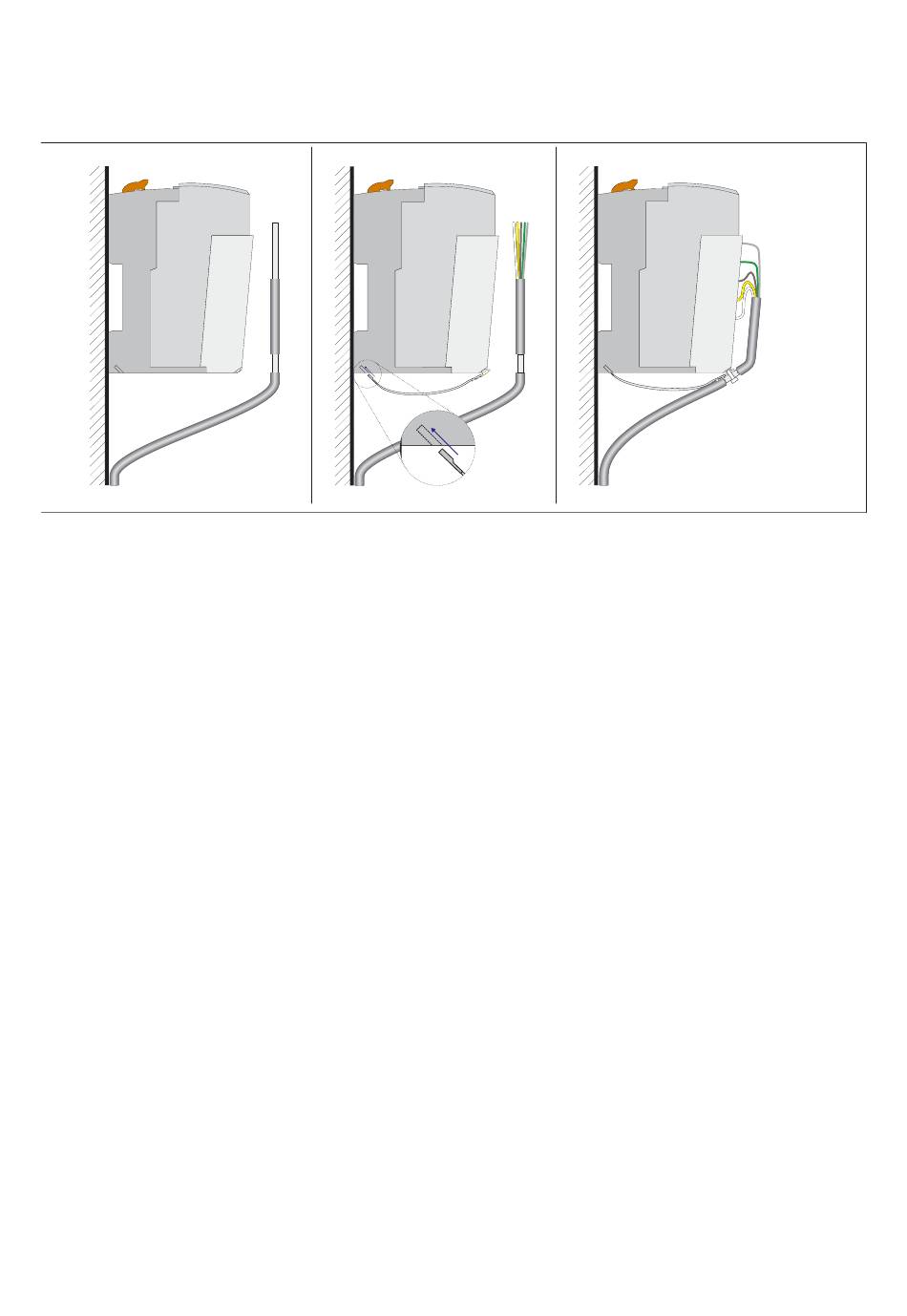

Abbildung 7: Schirmung mittels X20 Auflage für Kabelschirm
Zur bestmöglichen Reduzierung der EMV-Abstrahlung muss der Kabelschirm nach dem Kabelbinder soweit
wie möglich nach oben reichen (siehe Kennzeichnung ① in oben angeführter Zeichnung).
