X20SC2212
1 Gestaltung von Sicherheitshinweisen
Die Sicherheitshinweise werden im vorliegenden Handbuch wie folgt gestaltet:
Sicherheitshinweis
Beschreibung
Gefahr!
Bei Missachtung der Sicherheitsvorschriften und -hinweise besteht die Gefahr schwerer Verletzungen, Todesgefahr oder großer
Sachschäden.
Information:
Wichtige Angaben zur Vermeidung von Fehlfunktionen.
2 Übersicht
Modul
Digitale Eingänge
Anzahl der Eingänge
Nennspannung
Eingangsfilter
Hardware
Software
Eingangsbeschaltung
Taktausgänge
Ausführung
Schaltspannung
Digitale Ausgänge
Anzahl der Ausgänge
Nennspannung
Ausgangsnennstrom
Summennennstrom
Ausgangsschutz

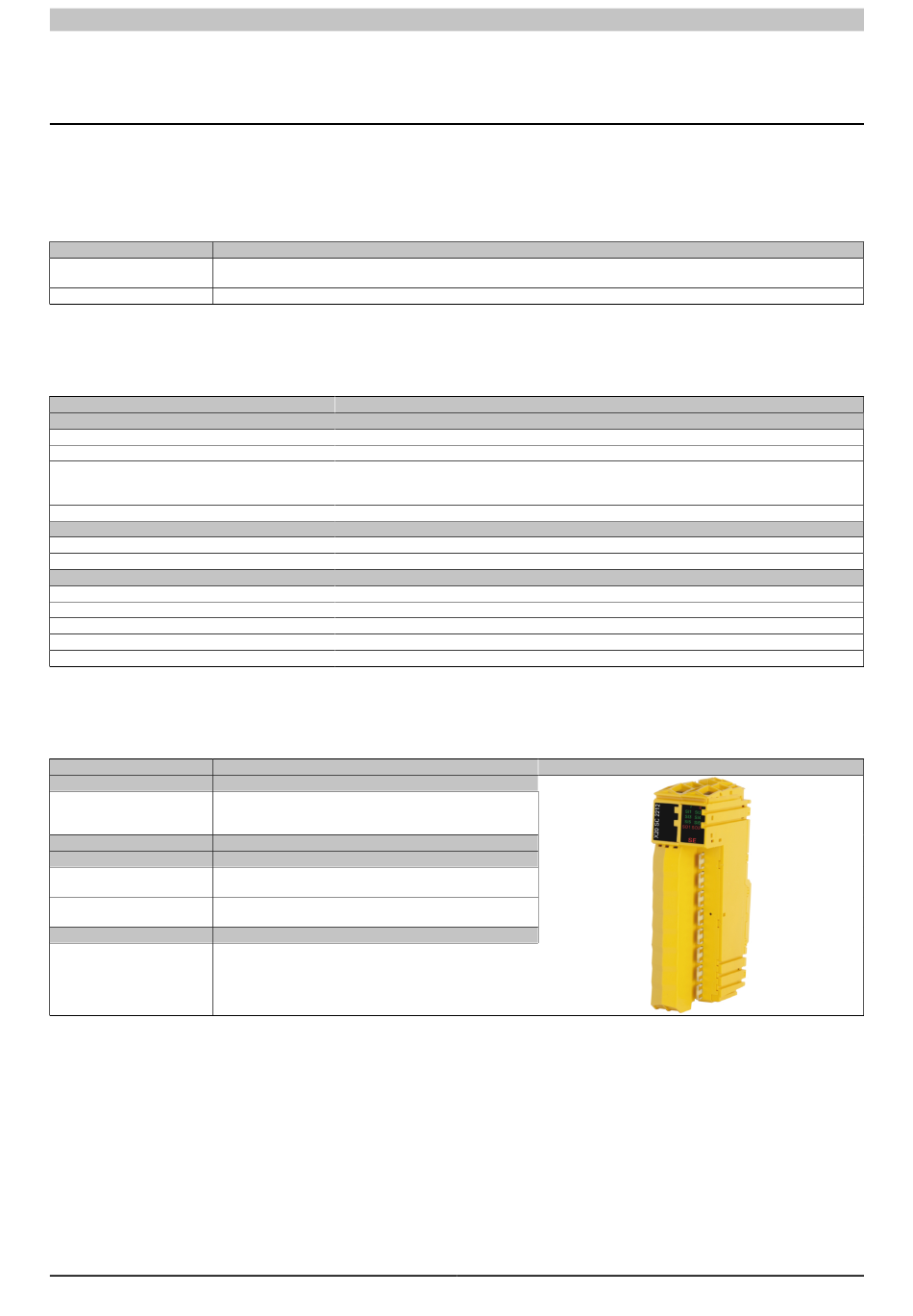

3 Bestelldaten
Bestellnummer
Kurzbeschreibung
Digitale Mischmodule
X20SC2212
X20 Sicheres digitales Mischmodul, 6 fehlersichere Eingänge,
6 Takt Ausgänge, 24 VDC, Eingangsfilter parametrierbar, 2 feh-
lersichere Halbleiterausgänge Typ B, 24 VDC, 500 mA
Erforderliches Zubehör
Busmodule
X20BM33
Busmodul für X20 SafeIO Module, interne I/O Versorgung
durchverbunden
X20BM36
Busmodul für X20 SafeIO Module, mit Knotennummernschalter,
interne I/O Versorgung durchverbunden
Feldklemmen
X20TB5F
X20 Feldklemme, 16-polig, Safety kodiert
Datenblatt V 1.51 X20SC2212
Tabelle 1: Gestaltung von Sicherheitshinweisen
Entspricht der Modulversorgung abzüglich Restspannung
Thermische Kurzschlussabschaltung, integrierter Schutz zum Schalten von Induktivitäten
Tabelle 2: Digitale Mischmodule
Tabelle 3: X20SC2212 - Bestelldaten
X20SC2212
6
24 VDC
≤ 150 µs
zwischen 0 und 500 ms einstellbar
Sink
Push-Pull
2
24 VDC (-15 % / +20 %)
500 mA
1 A
Abbildung
X20SC2212
1
