12.10 Die Flatstream-Kommunikation
12.10.1 Einleitung
Für einige Module stellt B&R ein zusätzliches Kommunikationsverfahren bereit. Der "Flatstream" wurde für
X2X und POWERLINK-Netzwerke konzipiert und ermöglicht einen individuell angepassten Datentransfer.
Obwohl das Verfahren nicht unmittelbar echtzeitfähig ist, kann die Übertragung effizienter gestaltet wer-
den als bei der zyklischen Standardabfrage.
Zyklischer Aufruf
mittels I/O-Zuordnung
B&R SPS
SPS oder
Bus Controller
Azyklischer Aufruf
mittels
Bibliotheksfunktionen
B&R SPS
SPS oder
Bus Controller
Flatstream
B&R SPS
SPS oder
Bus Controller
Durch den Flatstream wird die zyklische bzw. azyklische Abfrage ergänzt. Bei der Flatstream-Kommunikati-
on fungiert das Modul als Bridge. Die Anfragen der Steuerung werden über das Modul direkt zum Feldgerät
geleitet.
X20 System Anwenderhandbuch 4.30
X2X
Zyklischer Aufruf B&R Modul
von Cachewerten Cachewerte
Azyklischer Aufruf B&R Modul
von Cachewerten Cachewerte
X2X kompatibler
B&R Modul
Gerätebefehl
als Brücke

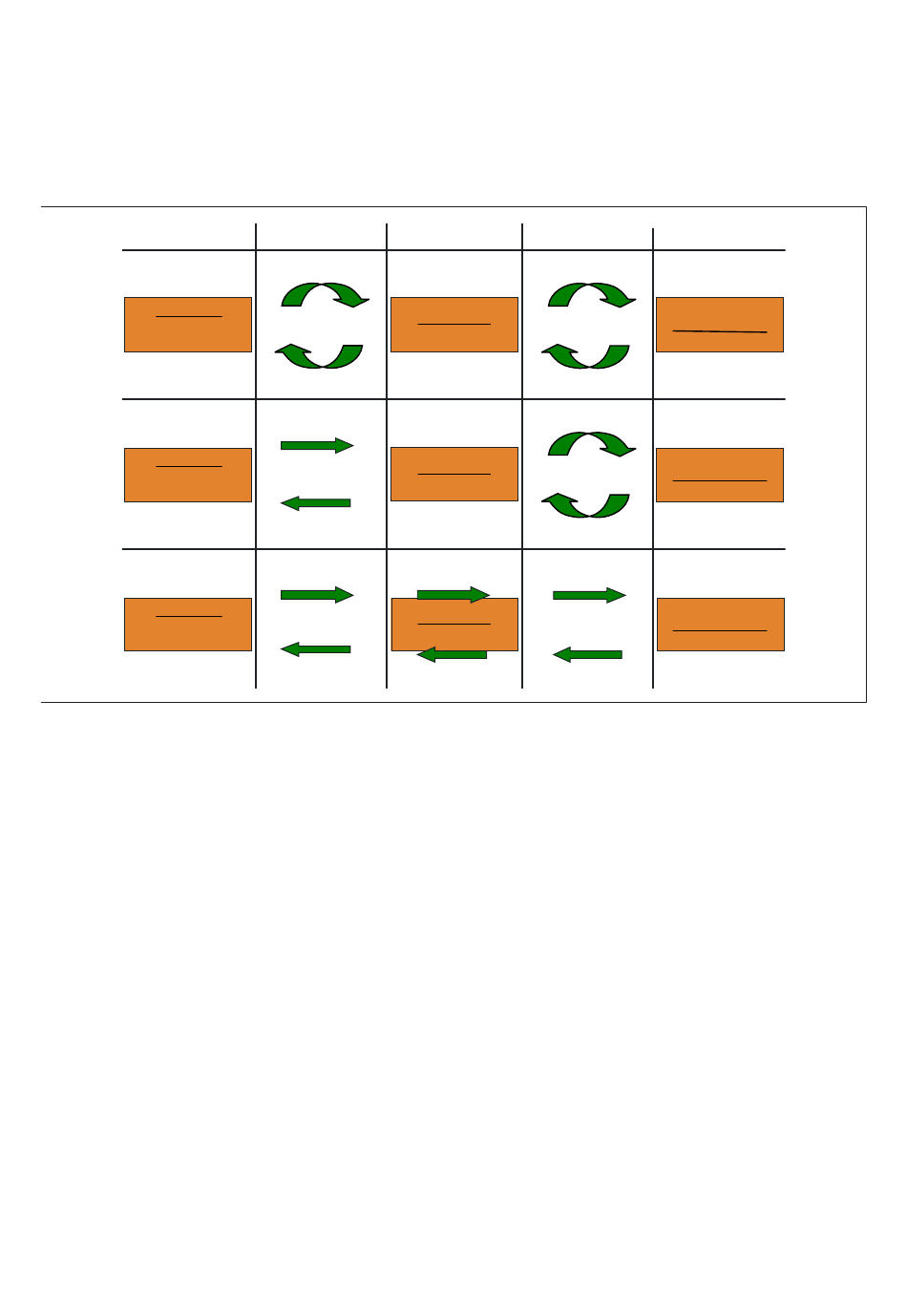

Abbildung 40: 3 Arten der Kommunikation
Zusätzliche Informationen
Feldgerät
Sprache
Zyklische
B&R Feldgerät
Kommunikation
Zyklische
B&R Feldgerät
Kommunikation
Gerätebefehl B&R Feldgerät
