Mechanisches Handling

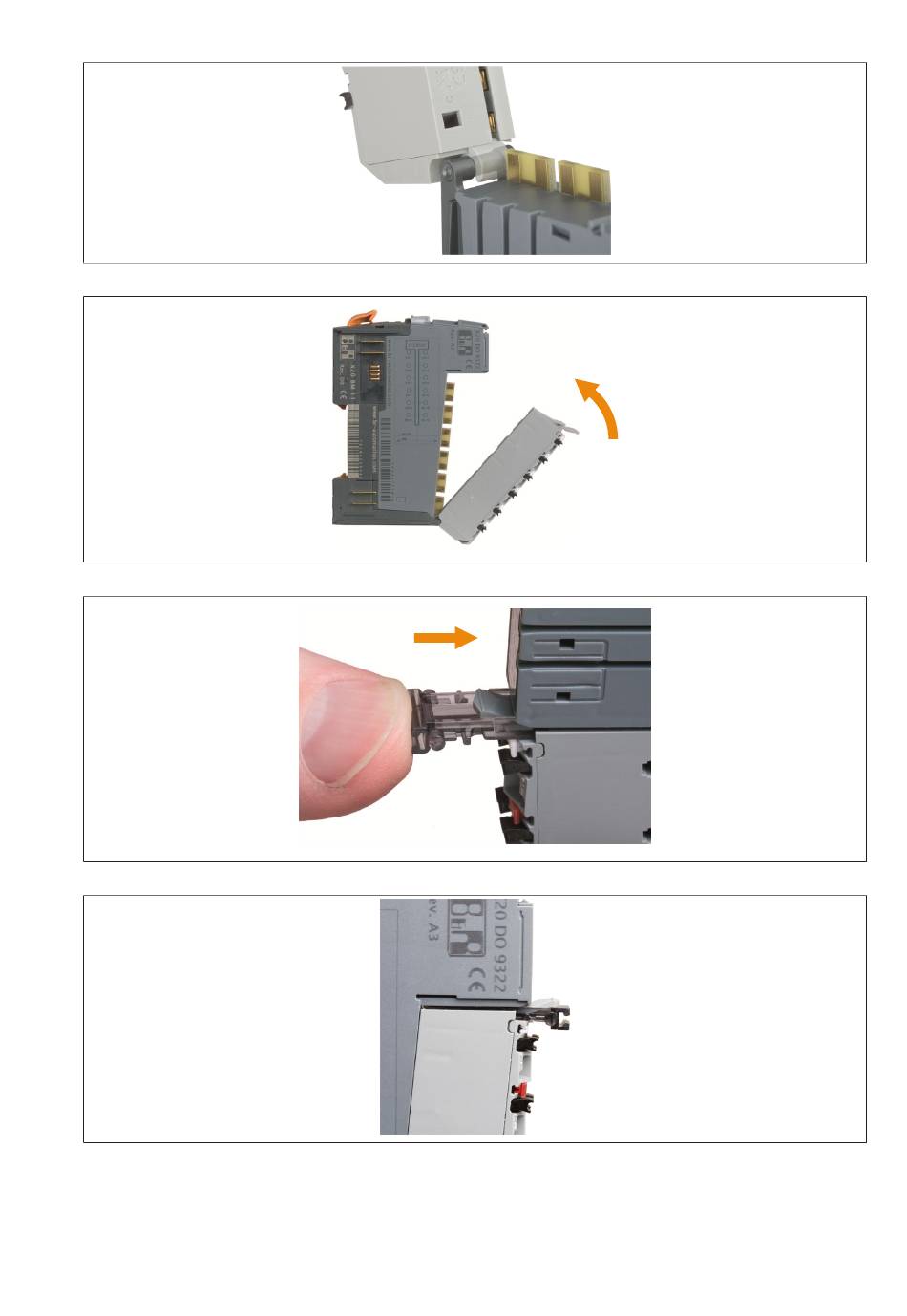

3. Feldklemme in Aufnehmung des Busmoduls einhängen.
4. Feldklemme nach oben drehen.
5. Feldklemme durch Hineinschieben der Klemmenverriegelung im Elektronikmodul fixieren.
6. Fertig montierte Klemmenverriegelung.
7. Zum Abnehmen der Feldklemme die Klemmenverriegelung wieder herausziehen.
