6.6 Verkabelungsvorschrift für X20 Module mit Ethernet Kabel
Einige Module des X20 Systems basieren auf Ethernet. Zur Verkabelung können die von B&R angebotenen
POWERLINK Kabel verwendet werden.
Bestellnummer
X20CA0E61.xxxx
X20CA3E61.xxxx
X67CA0E41.xxxx
X67CA3E41.xxxx
Folgende Verkabelungsvorschriften müssen eingehalten werden:
• CAT5 SFTP Kabel verwenden
• Biegeradius des Kabels einhalten (Datenblatt des Kabels beachten)
• Kabel unterhalb vom Bus Controller fixieren. Die Fixierung muss sich in vertikaler Richtung unter dem
RJ45-Anschluss des Bus Controllers befinden.
Information:
Bei Verwendung der von B&R angebotenen POWERLINK Kabeln wird die Produktnorm
EN 61131-2 erfüllt.
Bei darüber hinausgehenden Anforderungen müssen vom Kunden zusätzliche Maßnahmen
ergriffen werden.
Verkabelungsschema

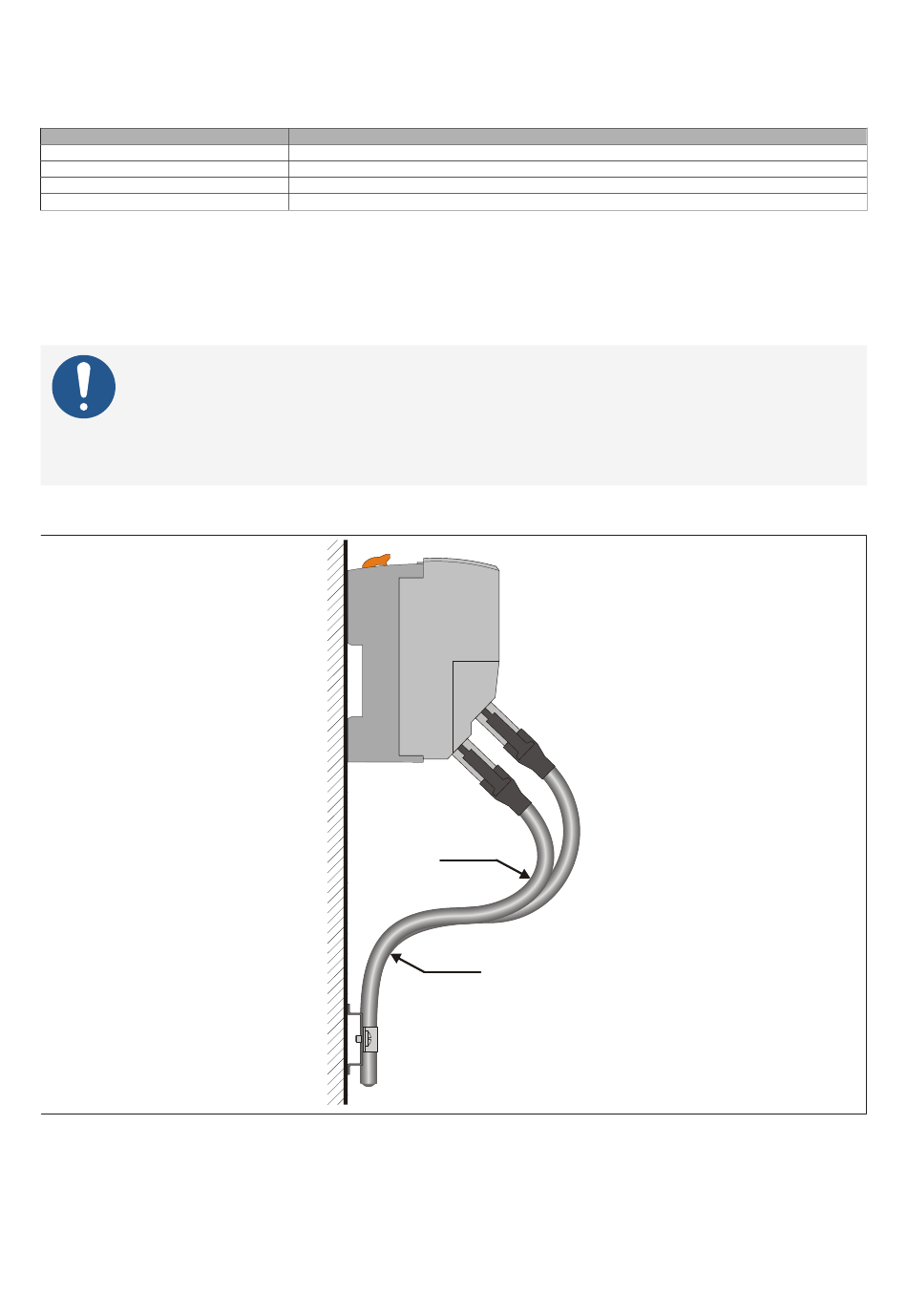

Abbildung 13: Verkabelungsschema für X20 Module mit Ethernet Kabel
X20 System Anwenderhandbuch 4.30
Anschlusstechnik
Verbindungskabel RJ45 auf RJ45
Verbindungskabel RJ45 auf RJ45, schleppkettentauglich
Anschlusskabel RJ45 auf M12
Anschlusskabel RJ45 auf M12, schleppkettentauglich
r r
≥
r r
≥
min
min
