B&R X20 System Anwenderhandbuch Seite 125

Beispiel mit Einspeisemodul X20SP1130
Die folgenden Beispiele zeigen die Abschaltung einer Last am Beispiel vom sicheren Einspeisemodul
X20SP1130 in Verbindung mit dem sicheren Eingangsmodul X20SI4100 und der Sicherheitsfunktion "NOT-
HALT".
NOT-HALT

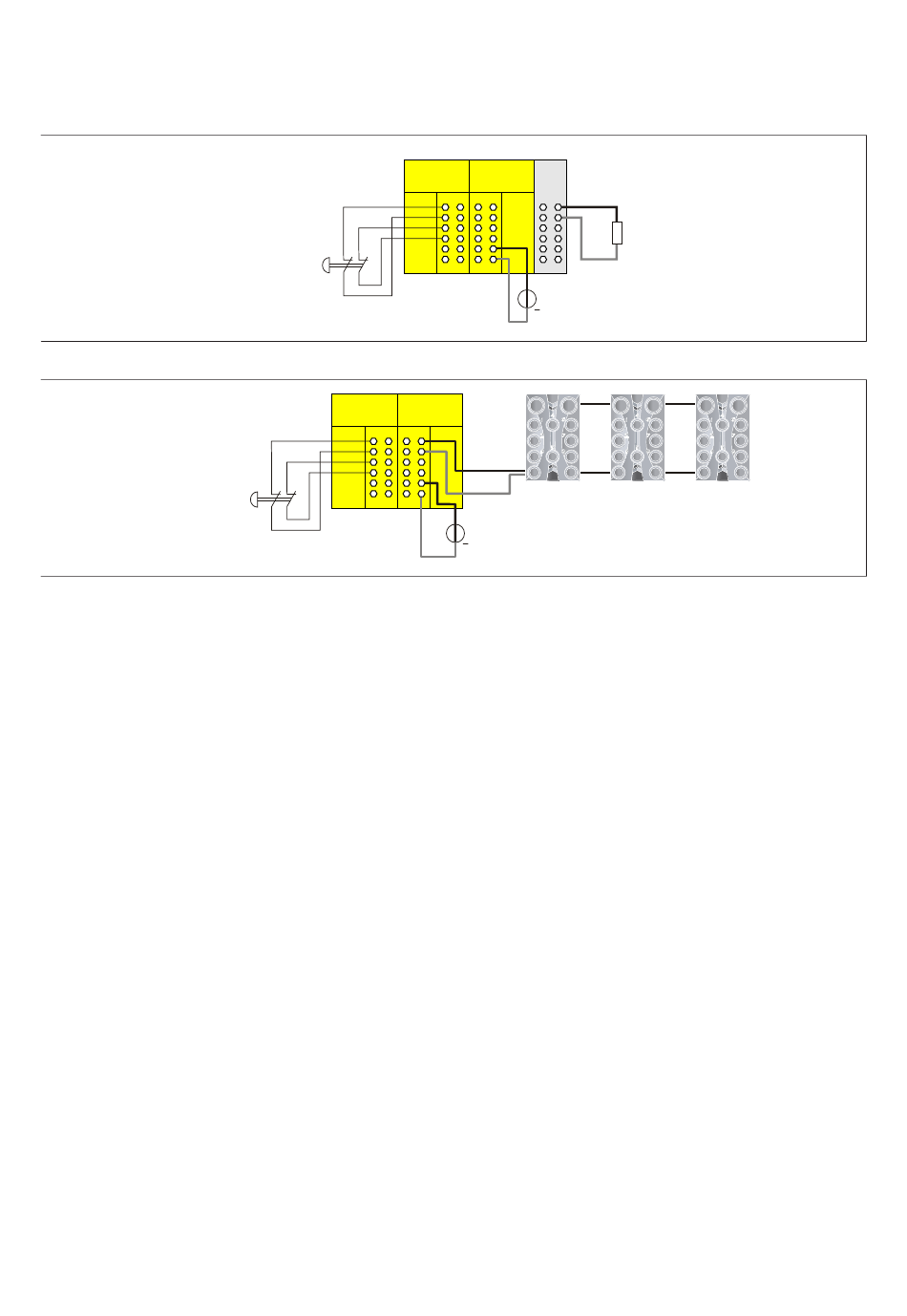

Abbildung 26: Schaltungsbeispiel mit Einspeisemodul X20SP1130 und X67
Unter der Annahme, dass die verwendeten externen Komponenten (NOT-HALT-Schalter, Last) den entspre-
chenden Anforderungen gerecht werden, können diese Beispiele PL e erfüllen.
X20 System Anwenderhandbuch 4.30
NOT-HALT
Abbildung 25: Schaltungsbeispiel mit Einspeisemodul X20SP1130
X20SI4100 X20SP1130
Mechanische und elektrische Konfiguration
X20DO2322
X20SI4100 X20SP1130
+
+24 VDC
+24 VDC
GND
X67
+
+24 VDC
Last
X67 X67
125
