Mechanische und elektrische Konfiguration
Berechnung der Verlustleistung bei Angabe des Kontaktwiderstandes
Ausgangsbelastung am Beispiel eines X20DO4649

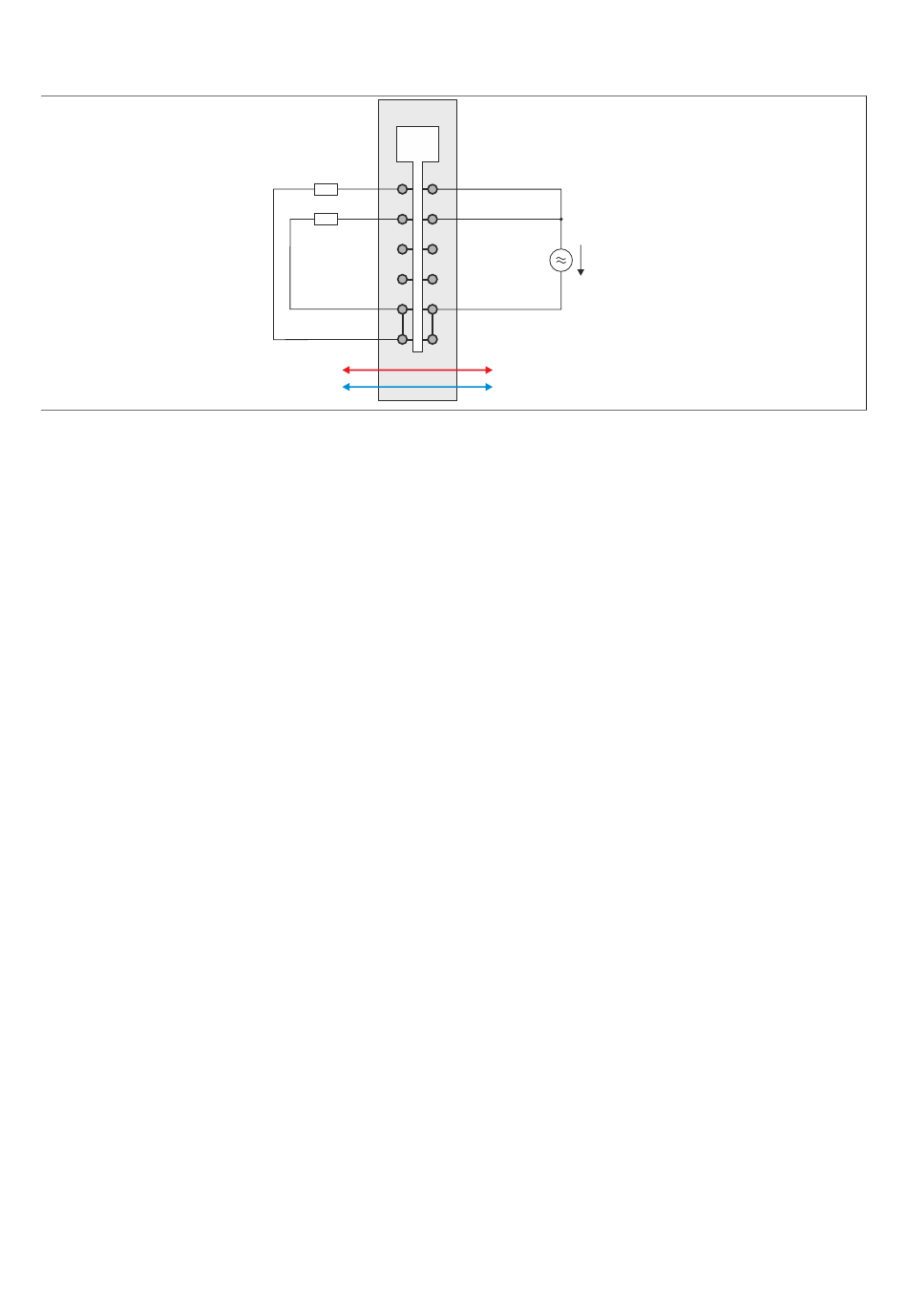

Abbildung 32: Berechnung der Verlustleistung bei Angabe des Kontaktwiderstandes
Theoretisch höchste Verlustleistung durch Aktoren:
Anzahl der Ausgänge * Kontaktwiderstand * Ausgangsnennstrom
4 * 100 mΩ * 5 A = 10 W
2
Praktische Verlustleistung durch Aktoren in diesem Beispiel:
100 mΩ * (3 A + 3 A ) = 1,8 W
2 2
146
DO
3 A
3 A
+24 VDC
GND
230 VAC
+24 VDC
GND
= Verlustleistung
2
