Montage und Verdrahtung

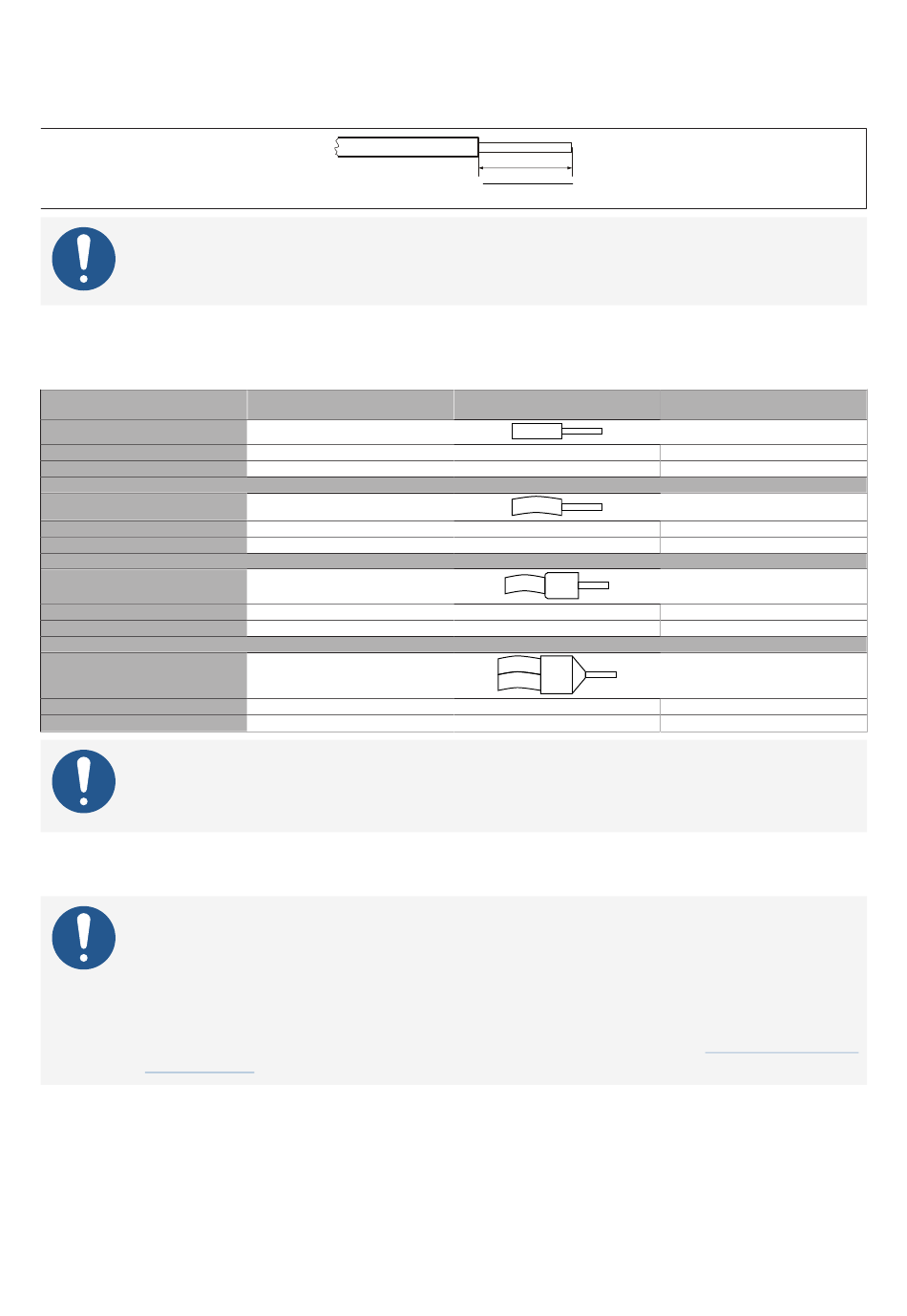

6.2 Verdrahtung

Um eine sichere Kontaktierung in den Feldklemmen zu erreichen, müssen die Drähte entsprechen abisoliert
werden.
Information:
Der Bereich der Abisolierlänge von 7 bis 9 mm darf nicht über- bzw. unterschritten werden.
Anschlussquerschnitte
Die folgende Tabelle zeigt die möglichen Drahtquerschnitte und Anschlussarten für die verschiedenen Feld-
klemmen:
Eindrähtig
Feindrähtige
Mit Aderendhülsen
Mit doppelten Aderendhülsen
Information:
Um eine Beschädigung der Push-In-Klemmen zu vermeiden, sollte der B&R Schraubendreher
X20AC0SD1
6.3 Blitz- und Überspannungsschutz
Information:
Blitzschlaggefährdete Leitungen sind mit einem geeigneten Überspannungsschutz zu ver-
sehen.
Die Stromkreise müssen auf die Überspannungskategorie II gemäß IEC 60664-1 begrenzt
sein oder entsprechend anderslautender Informationen des Moduldatenblattes.
Für die Auslegung Ihrer elektrischen Anlage siehe ABB-Dokumentation
ge protection".

6.3.1 USA/Kanada

Die elektrischen Installationen müssen den jeweils relevanten Anforderungen des National Electrical Code®
(ANSI/NFPA-70 (NEC®) und gegebenenfalls Canadian Electrical Code (CEC), CE Code, or CSA C22.1 entspre-
chen. Dies gilt speziell für elektrische Kommunikationsleitungen, welche außerhalb eines Gebäudes geführt
werden und als blitzgefährdet gelten (siehe (ANSI/NFPA-70 (NEC®) 2020 Edition - Part III Protection 805.90
Protective Devices.
98
X20TB06
X20TB12
mm 0,08 bis 2,50
2
AWG
28 bis 14
mm 0,25 bis 2,50
2
AWG 24 bis 14
mm 0,25 bis 1,50
2
AWG
24 bis 16
mm
Bis zu 2x 0,75
2
AWG Bis zu 2x 21
verwendet werden.
7 bis 9 mm
0,27 bis 0,37 inch
X20TB1E
X20TB1F
0,08 bis 1,50
28 bis 16
0,25 bis 1,50
24 bis 16
0,25 bis 0,75
24 bis 20
-
-
X20 System Anwenderhandbuch 4.30
X20TB32
0,08 bis 2,50
28 bis 14
0,25 bis 2,50
24 bis 14
0,25 bis 1,50
24 bis 16
Bis zu 2x 0,75
Bis zu 2x 21
"Global guide to sur-
