12.1.5 Anwendungsspezifische Maßnahmen
Bei der Installation des X20 Systems sind grundsätzlich keine zusätzlichen Maßnahmen bezüglich Ableit-
ströme und Filter erforderlich.
Spezielle Anwendungen können dies jedoch erfordern:
12.1.5.1 Schalten induktiver Lasten (Spulen, Schütze, Relais)
• Bei diversen Modulen ist eine lastabhängige Schutzbeschaltung für die Ausgänge erforderlich. Indukti-
ve Lasten mit Gleichspannungen können Spannungsreflexionen verursachen, die zum Überschwingen
führen. Dies kann zur Beschädigung der Ausgangsgeräte oder einer Verkürzung der Lebensdauer füh-
ren.

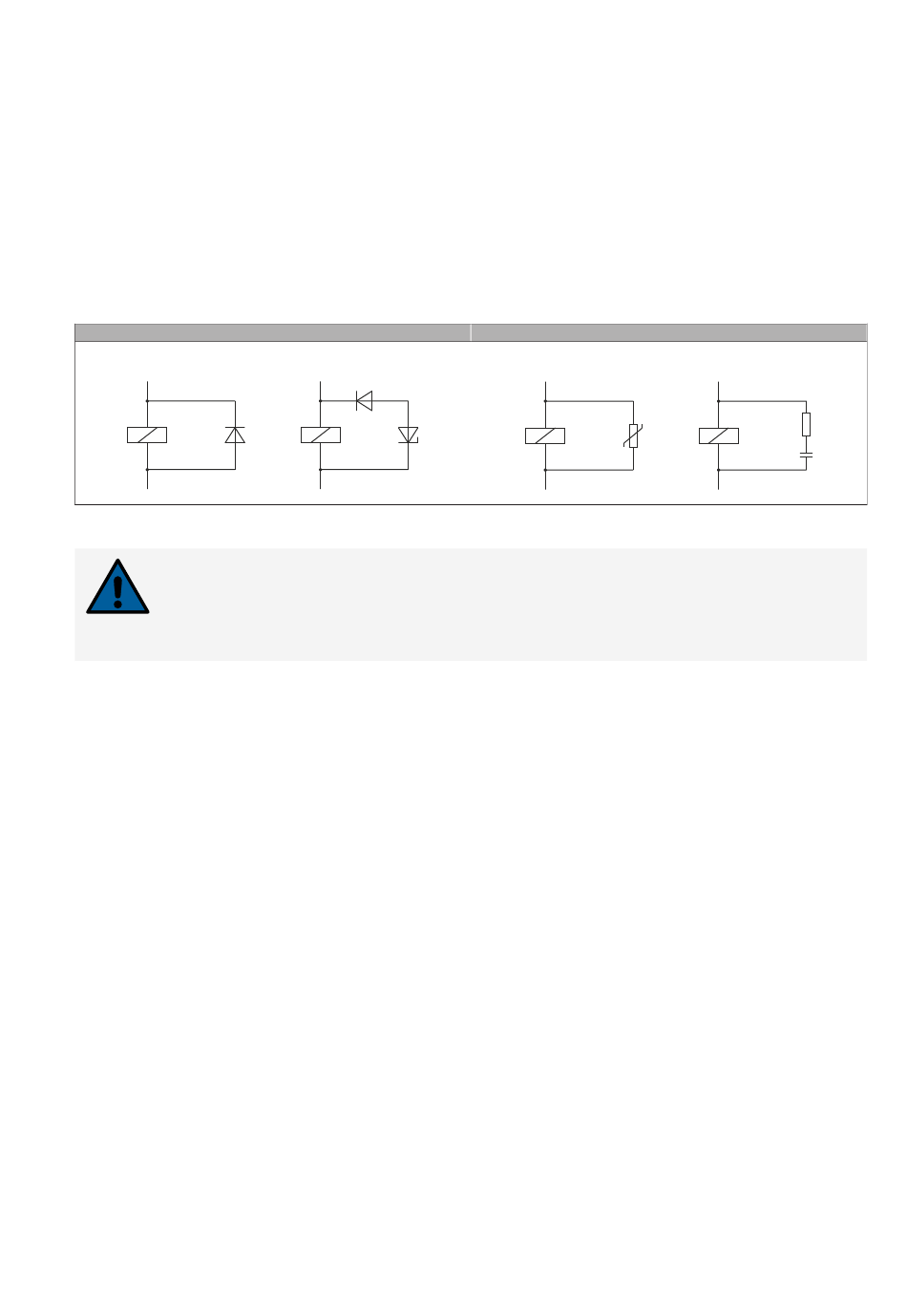

• Entstörung der Spulen von Schützen
Induktive DC-Lasten
mit Diode
+
-
Achtung!
Für den Einsatz UL zugelassener Module in Nord- und Südamerika ist ein Varistor der
UL-Kategorie "VZCA (Surge-protective Devices) / Type 2" entsprechend der induktiven
Last vorgeschrieben.
12.1.5.2 Beleuchtungen mit Leuchtstoffröhren
• Schaltschrankbeleuchtungen mit Leuchtstoffröhren zusätzlich entstören

12.1.6 Geschirmte Leitungen

Für viele Anwendungen sind geschirmte Leitungen zur Gewährleistung eines störungsfreien Betriebs zwin-
gend erforderlich, z.B.:
• Feldbusmodule (Ethernet, POWERLINK, X2X Link, CAN-Bus usw.)
• reACTION Technology Module
• Analogmodule (Ein- und Ausgänge)
• Zählmodule / -funktionen
• PWM-Ausgänge
• Sicherheitstechnik (Safety-Module)
• Temperaturmessmodule
• Motorsteuerung
• ACOPOSinverter
• etc.
Alle Details zur Realisierung der vorschriftsgemäßen Verdrahtung sind dem jeweiligen Anwenderhandbuch
zu entnehmen. Falls nicht anders beschrieben, ist immer eine beidseitige Erdung zu bevorzugen. Ein beid-
seitiger Schirmanschluss erzielt in der Regel eine optimale Dämpfung aller eingekoppelten Störfrequenzen.
Die Verwendung eines einseitigen Schirmanschlusses bei Potentialdifferenzen ist nicht zulässig. Etwaige
vorhandene Potenzialunterschiede müssen mittels einer Potenzialausgleichsleitung verhindert werden.
X20 System Anwenderhandbuch 4.30
mit Z-Diode
+
-
Tabelle 30: Anwendungsspezifische Maßnahmen
Zusätzliche Informationen
Induktive AC-Lasten
mit RC-Glied
mit Varistor
~
~
~
~
