Mechanische und elektrische Konfiguration

7.5.2 Anschlussbeispiele

7.5.2.1 X20 System

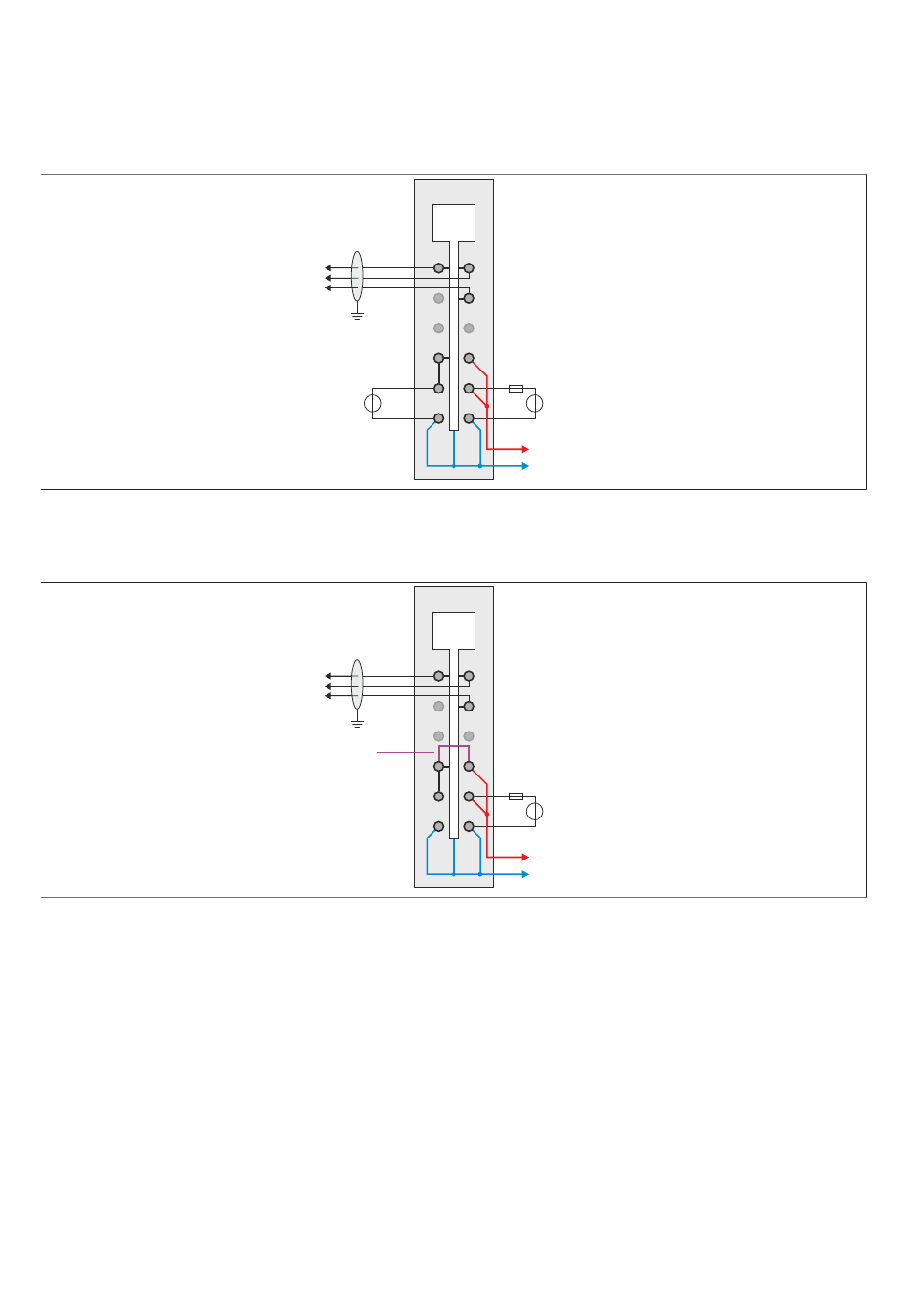

Busempfänger X20BR9300
Mit 2 getrennten Versorgungen
1) Einspeisung für X2X Link Versorgung
2) Einspeisung für I/O-Versorgung
3) Sicherung T 10 A
Mit einer Versorgung und Drahtbrücke
1) Drahtbrücke
2) Einspeisung für I/O-Versorgung
3) Sicherung T 10 A
128
BR
X2X
X2X\
X2X⊥
+
1)
_
BR
X2X
X2X\
X2X⊥
1)
3)
+
2)
_
+24 VDC
GND
3)
+
2)
_
+24 VDC
GND
X20 System Anwenderhandbuch 4.30
