Beispiel; Berechnung Der Internen X2X Link Leistungsaufnahme Des X20Br9300 - B&R X20 System Anwenderhandbuch

Mechanische und elektrische Konfiguration

7.7.2 Beispiel

Berechnung der gesamten internen Leistungsaufnahme eines Busempfängers X20BR9300 anhand der fol-
genden Hardwarekonfiguration:
Modul
X20BR9300
X20DI4371
X20DI2371
X20DO4322
X20DO4322
X20BT9100
Summe
Um die gesamte interne Leistungsaufnahme des Busempfängers bestimmen zu können, müssen 2 Leistun-
gen berechnet werden:
•
Interne X2X Link Leistungsaufnahme des X20BR9300
•
Interne I/O-Leistungsaufnahme des X20BR9300

7.7.2.1 Berechnung der internen X2X Link Leistungsaufnahme des X20BR9300

Busleistungsaufnahme aller im X20 System befindlichen Module
Um die interne X2X Link Leistungsaufnahme des X20BR9300 berechnen zu können, wird die Summe der
Busleistungsaufnahmen aller im X20 System befindlichen Module benötigt.

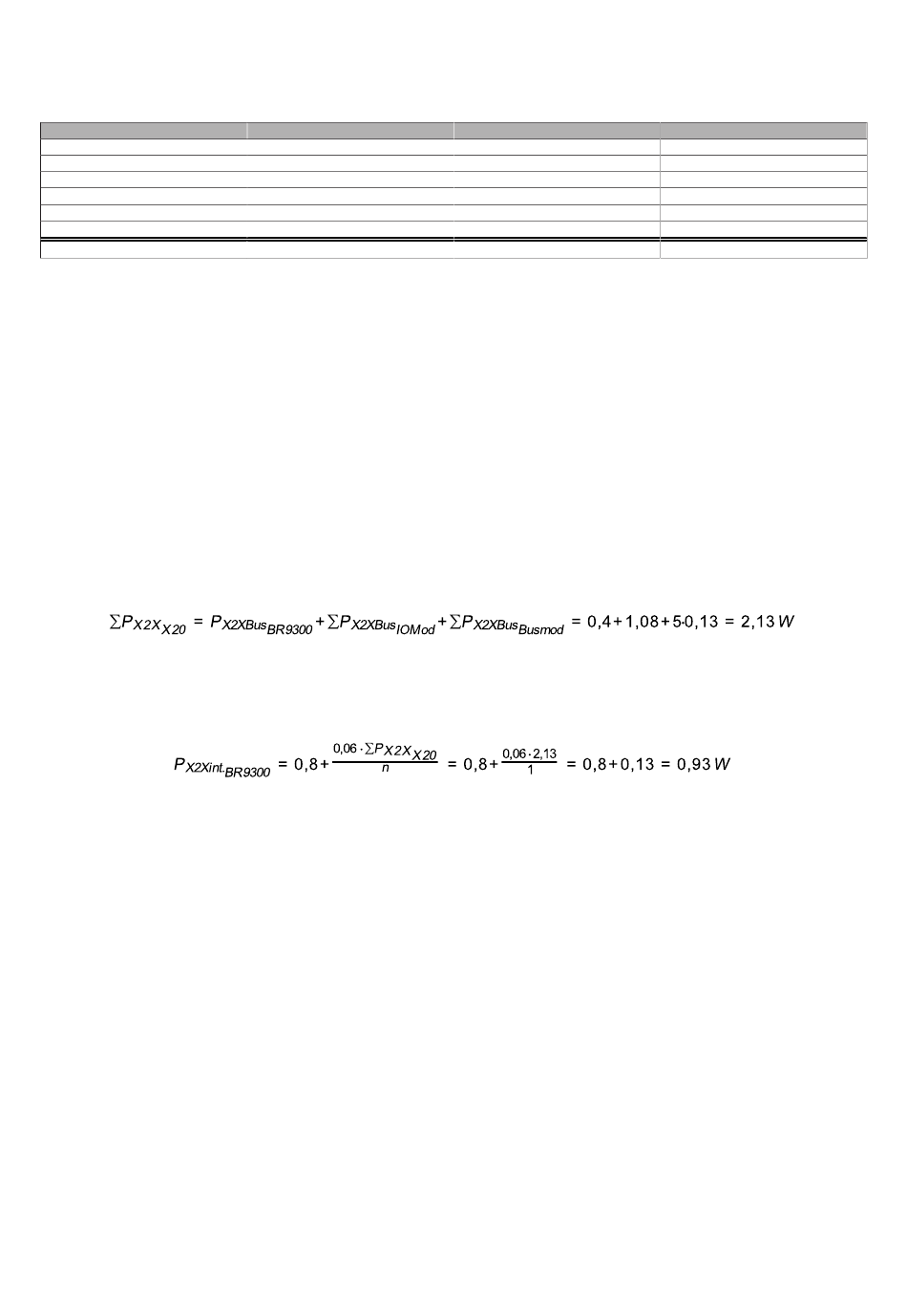

Für die Beispielkonfiguration wird die Summe nach folgender Formel berechnet. Das Busmodul des
X20BR9300 muss in der Berechnung nicht berücksichtigt werden. Die Leistungsaufnahme des Busmoduls
ist bereits in der Konstante 0,8 enthalten (siehe Formel weiter unten).
Für die 4 I/O-Module und den Bussender muss pro Busmodul eine Leistungsaufnahme von 0,13 W einkalku-
liert werden.
Interne X2X Link Leistungsaufnahme des X20BR9300
Die interne X2X Link Leistungsaufnahme des X20BR9300 wird nach folgender Formel berechnet. Da der X2X
Link nur vom Busempfänger X20BR9300 gespeist wird, ist der Faktor n = 1:
140
Leistung Busmodul [W]
0
0,13
0,13
0,13
0,13
0,13
0,65
Leistung Bus [W]
0
0,14
0,12
0,16
0,16
0,50
1,08
X20 System Anwenderhandbuch 4.30
Leistung I/O-intern [W]
0
0,59
0,29
0,49
0,49
0,10
1,96
