8.8 Montage von Zubehör
8.8.1 Zusätzliche Sicherungsmechanismen
In bestimmten Bereichen werden zusätzliche Sicherungsmechanismen gegen unbeabsichtigtes Lösen von
Mechaniken vorgeschrieben.

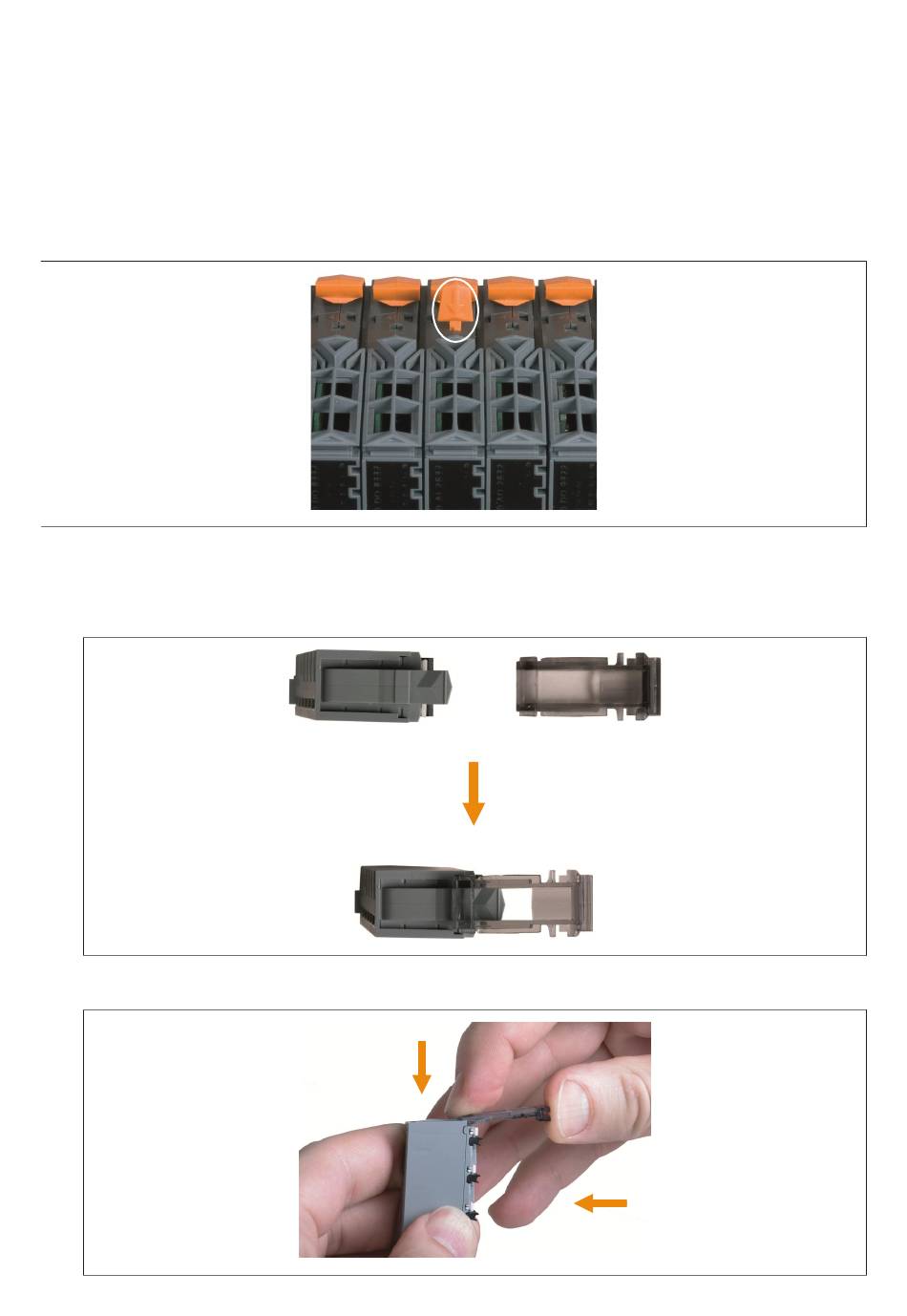

8.8.1.1 Zusatzverriegelung
Die Zusatzverriegelung fixiert das Elektronikmodul auf dem Busmodul. Dazu wird die Verrieglung in die
dafür vorgesehene Öffnung am Modul gesteckt und nach unten gedrückt.
8.8.1.2 Klemmenverriegelung
Die Klemmenverriegelung arretiert die Feldklemme absolut sicher auf dem Elektronikmodul.
1. Klemmenverriegelung wie abgebildet auf den Verriegelungshebel der Feldklemme setzen.
2. Klemmenverriegelung und Verriegelungshebel mit dem Zeigefinger nach unten drücken und gedrückt
halten ①. Anschließend die Klemmenverriegelung mit dem Daumen nach vorne schieben ②.
X20 System Anwenderhandbuch 4.30
①
Mechanisches Handling
②
