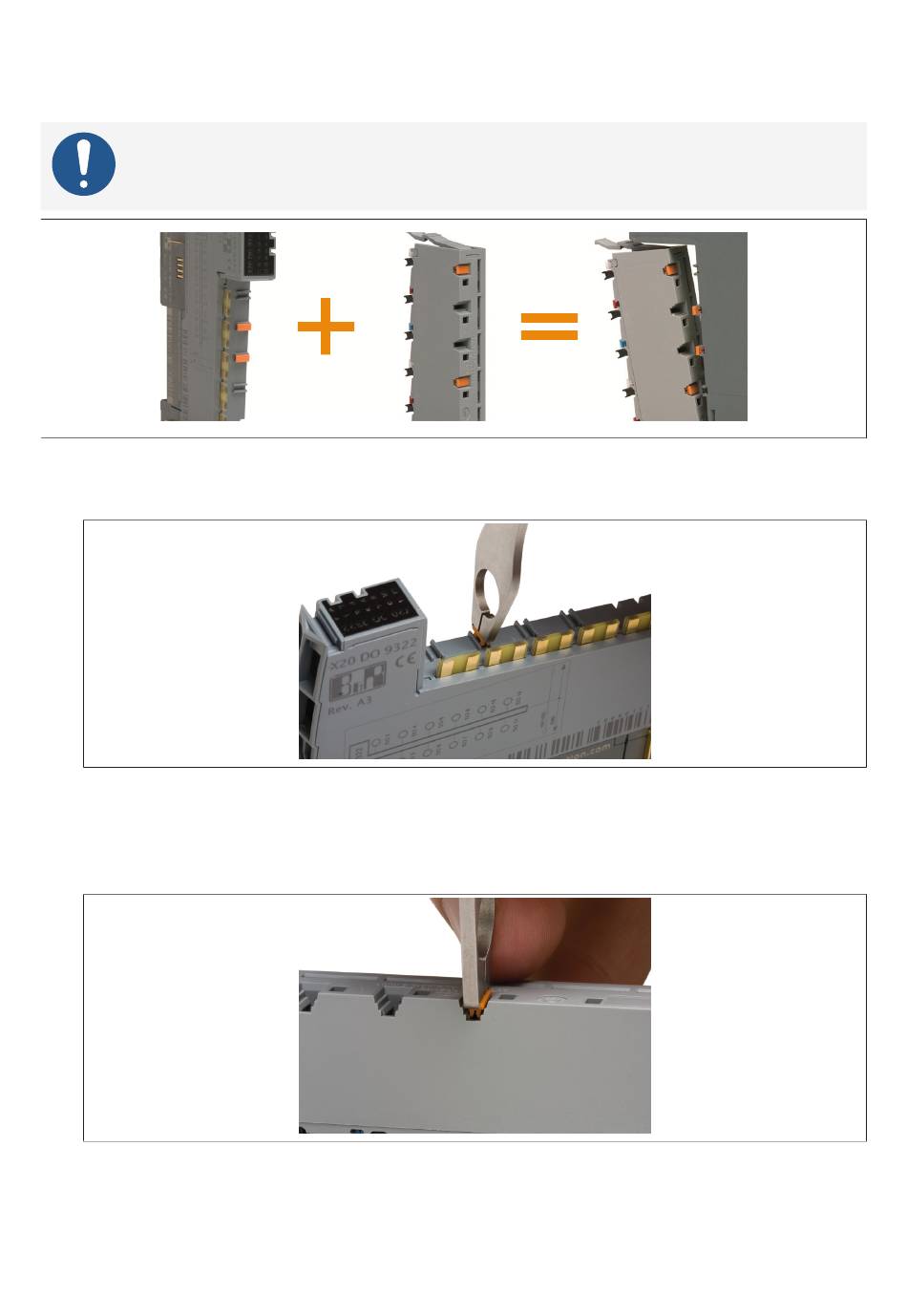

8.9.2 Klemmencodierung
Um Fehlfunktionen zu vermeiden, können die Feldklemmen des X20 Systems codiert werden. Das Stecken
von Feldklemmen an ein nicht zugehöriges Elektronikmodul wird dadurch verhindert.
Information:
Eine Klemmencodierung ist bei doppelbreiten Modulen (z. B. X20CM4810) nicht möglich!
1. Mit der Einfachklinge des Beschriftungshilfswerkzeugs ein Bezeichnungsschild abtrennen (vergleiche
mit
"Kennzeichnung der Klemmstelle" auf Seite
2. Bezeichnungsschild mittig auf den Aufnehmer des Elektronikmoduls setzen.
3. Beschriftungshilfswerkzeug mit einem Winkel von 90° zum Elektronikmodul ansetzen und durch Druck
auf das Beschriftungshilfswerkzeug die Haltefüßchen des Bezeichnungsschildes in den Aufnehmer
pressen.
4. Mit der Einfachklinge des Beschriftungshilfswerkzeugs ein Bezeichnungsschild abtrennen.
5. Bezeichnungsschild wie abgebildet auf den Aufnehmer an der Feldklemmenrückseite aufsetzen.
X20 System Anwenderhandbuch 4.30
173).
Mechanisches Handling
175
