12.9.1.3 Referenzzeitpunkt POWERLINK
Systemzeit
POWERLINK
NetTime SoC

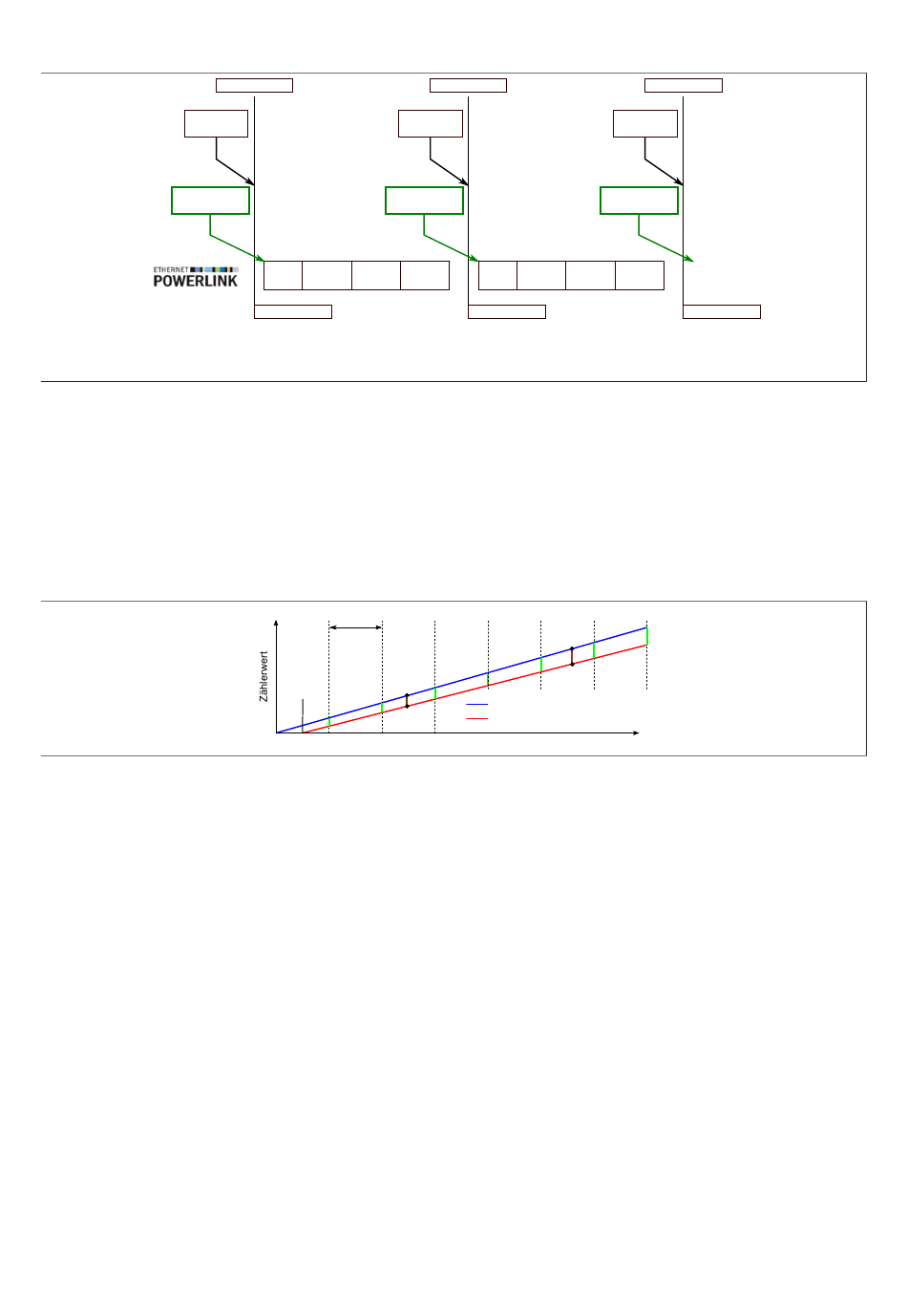

Der POWERLINK-Referenzzeitpunkt wird grundsätzlich beim SoC (Start of Cycle) des POWERLINK-Netz-
werks gebildet. Der SoC startet systembedingt 20 µs nach dem Systemtakt. Dadurch ergibt sich folgende
Differenz zwischen Systemzeit und POWERLINK-Referenzzeit:
POWERLINK-Referenzzeit = Systemzeit - POWERLINK-Zykluszeit + 20 µs
Im Beispiel oben bedeutet dies einen Unterschied von 1980 µs, das heißt, wenn zum Zeitpunkt 25000 im Task
die Systemzeit und die POWERINK-Referenzzeit miteinander betrachtet werden, dann liefert die Systemzeit
den Wert 25000 und die POWERLINK-Referenzzeit den Wert 23020.
12.9.1.4 Synchronisierung von Systemzeit/POWERLINK-Zeit und I/O-Modul
Beim Hochfahren starten die internen Zähler für die Steuerung/POWERLINK (1) und dem I/O-Modul (2) zu
unterschiedlichen Zeiten und erhöhen die Werte im µs-Takt.
Am Beginn jedes X2X Link Zyklus wird von der Steuerung bzw. vom POWERLINK-Netzwerk eine Zeitinfor-
mation an das I/O-Modul gesendet. Das I/O-Modul vergleicht diese Zeitinformation mit der modulinternen
Zeit und bildet eine Differenz (grüne Linie) zwischen beiden Zeiten und speichert diese ab.
Bei Auftreten eines NetTime-Ereignisses (E) wird die modulinterne Zeit ausgelesen und mit dem gespei-
cherten Differenzwert korrigiert (braune Linie). Dadurch kann auch bei nicht absolut gleichlaufenden Zäh-
lern immer der exakte Systemzeitpunkt (S) eines Ereignisses ermittelt werden.
Anmerkung
Die Taktungenauigkeit ist im Bild als rote Linie stark überhöht dargestellt.
X20 System Anwenderhandbuch 4.30
Vollzyklus
SoC
PReq
PRes
Taskklasse
23000
System-Zykluszeit = 2 ms
POWERLINK Zykluszeit = 2 ms
X2X Link Zyklus
(1)
(2)
Vollzyklus
Systemzeit
POWERLINK
NetTime SoC
PReq
SoC
PReq
...
Taskklasse
25000
(E)
(S)
Zähler SPS/POWERLINK
(E)
Zähler I/O-Modul
Zeit
Zusätzliche Informationen
Vollzyklus
Systemzeit
POWERLINK
NetTime SoC
PRes
PReq
...
Taskklasse
27000
(S)
