B&R X20 System Anwenderhandbuch Seite 25

3.2.2 Bus Controller
Die Bus Controller setzen sich aus Basismodul, Einspeisemodul zur Spannungsversorgung des gesamten
Systems und der Feldbusschnittstelle zusammen. Dadurch wird der Bus Controller zur extrem flexiblen Feld-
busanschaltung.
Im Gegensatz zu einer Steuerung mit integriertem Feldbusanschluss muss der Bus Controller nicht pro-
grammiert werden, um die Daten der I/Os am Feldbus zu übertragen bzw. zu empfangen. Er funktioniert
einfach durch Parametrieren am Feldbusmaster.
Erweiterbare Bus Controller
Bei den erweiterbaren Bus Controllern können je nach verwendetem Busmodul zusätzlich bis zu 2 Schnitt-
stellen- oder Hub-Erweiterungsmodule gesteckt werden.

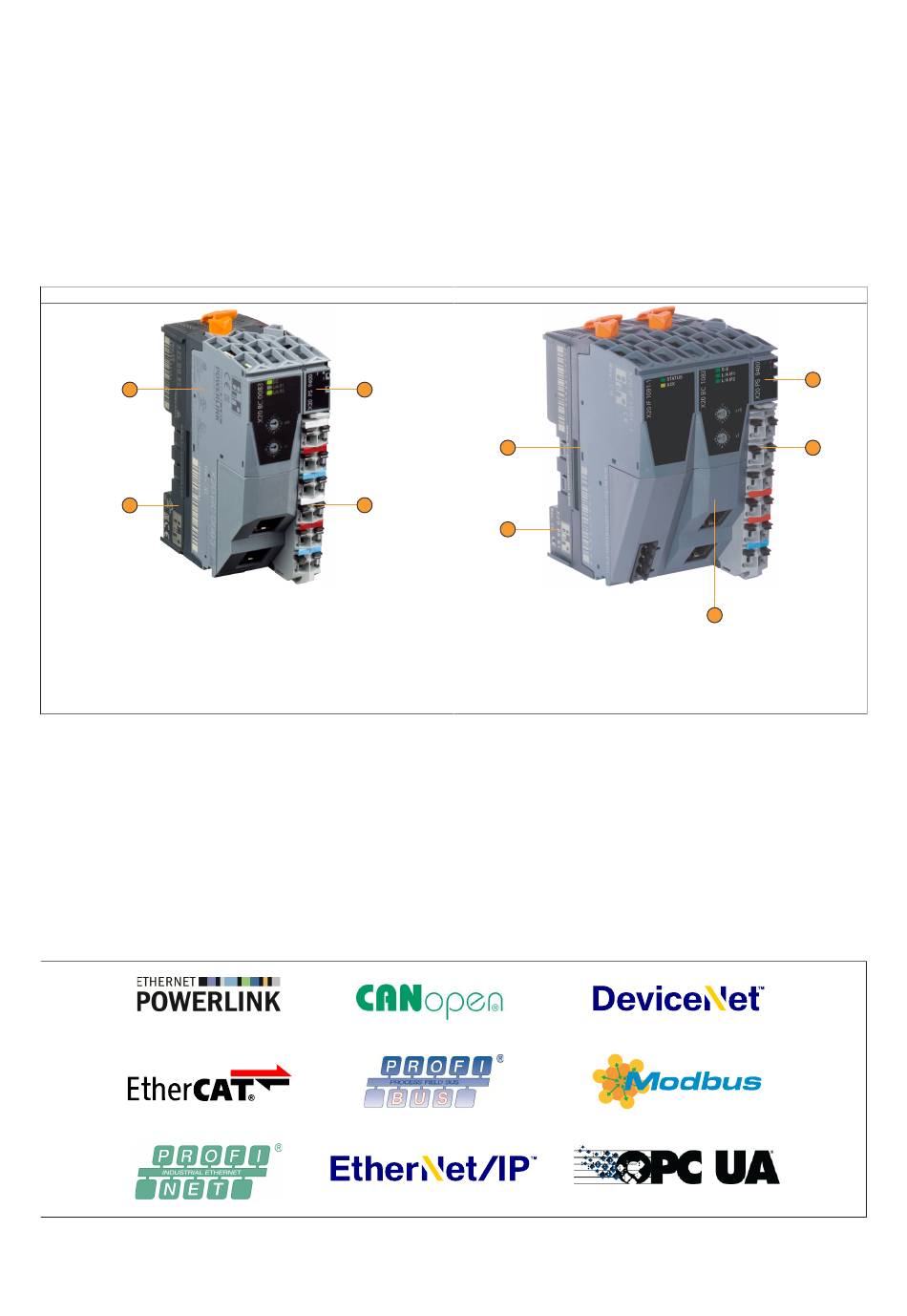

Standard Bus Controller
2
1
1 Busmodul
2 Bus Controller
3 Einspeisemodul
4 Feldklemme
Kompakte Bauweise
Die Einspeisung des Bus Controllers, der X2X Link Versorgung und der I/O-Module ist Bestandteil des Bus
Controllers. Zusätzliche Netzteilmodule sind nicht erforderlich.
3.2.2.1 Für alle Feldbusse, integriert durch Standard
Mittels Bus Controller lässt sich das X20 System als leistungsfähige I/O-Erweiterung nutzen. Damit eignet
sich das X20 System ideal zur Erweiterung existierender Steuerungssysteme über Standard Feldbusse.
Über die standardisierten EDS- oder GSD-Beschreibungsdateien werden die X20 Systemkomponenten in
die Programmierumgebung eines nicht von B&R stammenden Systems wie gewohnt eingebunden, para-
metriert und programmiert.
X20 System Anwenderhandbuch 4.30
3
2
4
1
1 Busmodul
2 Schnittstellenmodul oder X20HB288x
3 Einspeisemodul
4 Feldklemme
5 Bus Controller
Systemeigenschaften
Erweiterbarer Bus Controller
5
3
4
25
