B&R X20 System Anwenderhandbuch Seite 222

Zusätzliche Informationen
12.1.6.1 Empfohlene Kabel
Zur Verdrahtung werden die bei B&R erhältlichen Kabel empfohlen. Alle verfügbaren Ausführungen und Län-
gen sind dem Abschnitt
Zum Beispiel: Ethernet/POWERLINK
(B&R Material-Nr.: X67CA0E41. xxxx, Längenangaben: 1 m
Folgende Verdrahtungsvorschriften müssen eingehalten werden:
• CAT5 SF/UTP Industrie-Datenkabel verwenden
• Biegeradius des Kabels einhalten (Datenblatt des Kabels beachten)
• Kabel unterhalb vom Bus Controller fixieren. Die Fixierung muss sich in vertikaler Richtung unter der
RJ45 Buchse des Bus Controllers befinden.
• Bei darüber hinausgehenden Anforderungen müssen vom Kunden zusätzliche Maßnahmen ergriffen
werden.
12.1.7 X2X Link Einstellungen
Um die EMV-Strahlung des X2X Links zu verbessern, müssen in Automation Studio folgende Einstellungen
vorgenommen werden:
1) Einstellen der Stationsanzahl: Defaultmäßig ist der Wert auf 64 Stationen eingestellt. Dieser Wert sollte
auf die Anzahl der tatsächlich vorhandenen Stationen eingestellt werden, andernfalls sucht der X2X
Link Master nach nicht verfügbaren Stationen und verstärkt dabei das Signal.
2) Reduzieren der Kabellänge: Reduzieren Sie die Kabellänge auf die von Ihnen tatsächlich verwendete
Kabellänge.
12.1.8 Umgebungskenndaten
In der nachstehenden Tabelle sind die allgemeinen Umgebungskenndaten angegeben.
Die produktspezifischen Datenblätter beinhalten nähere Angaben bezüglich evtl. reduzierter Umgebungs-
bedingungen (Derating). Diese sind unter der Bestellnummer des jeweiligen Produkts auf der B&R-Home-
page www.br-automation.com
Diese Angaben sind zu prüfen und zwingend zu berücksichtigen!
222
Zubehör oder der B&R Homepage zu entnehmen.

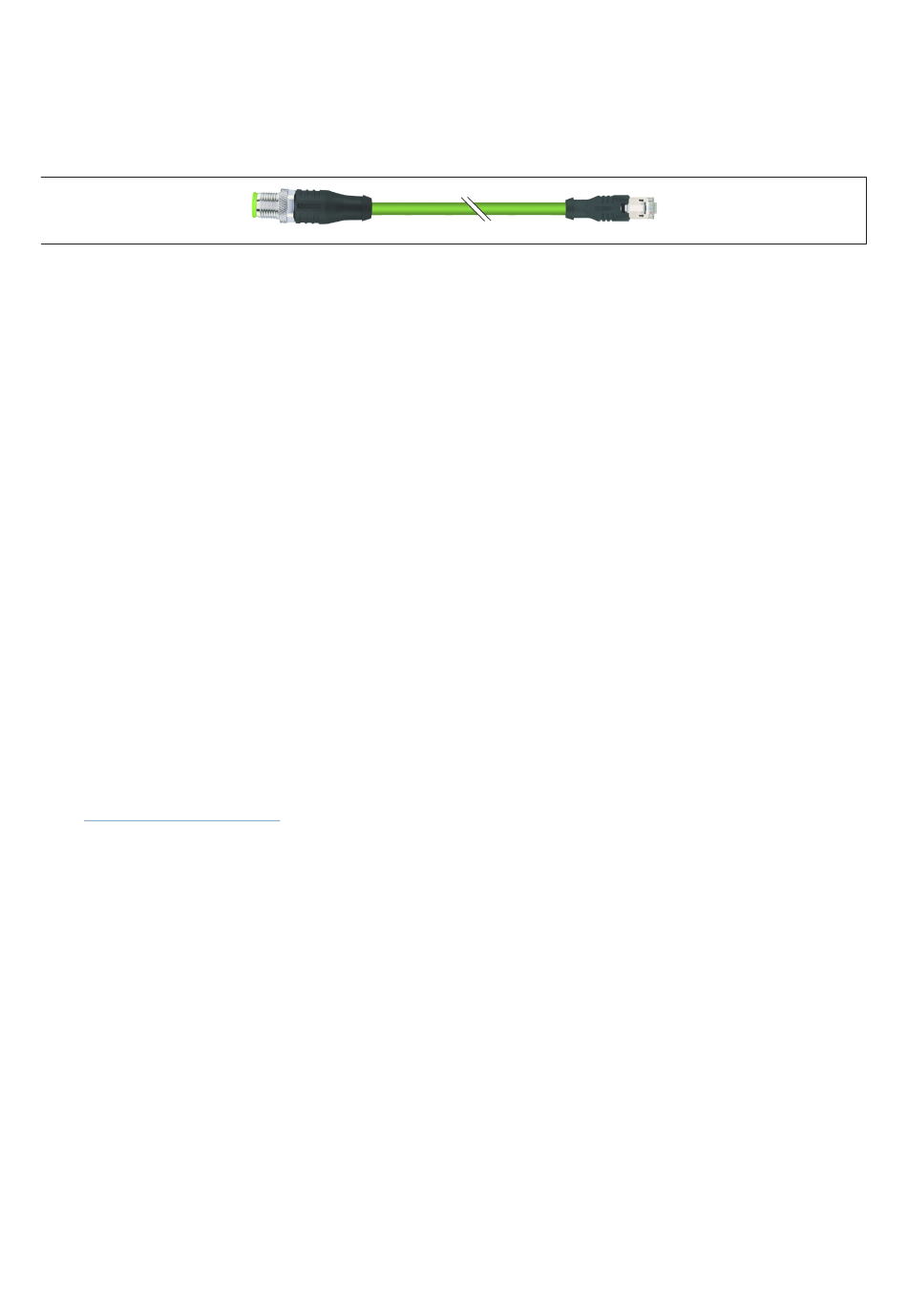

Abbildung 39: X20/67 Kabel
zu finden und können von dort heruntergeladen werden.
(xxxx = 0010) bis 50 m
X20 System Anwenderhandbuch 4.30
(xxxx = 0500)).
