7.4 Sicheres Abschalten einer Potenzialgruppe

Information:
B&R ist bemüht den Anwenderhandbuchstand so aktuell wie möglich zu halten. Aus sicher-
heitstechnischer Sicht muss jedoch die aktuelle, zertifizierte Dokumenten-Version verwen-
det werden.
Das aktuelle, zertifizierte Dokument ist unter
cherheitstechnik > X20, X67 > Sicheres Abschalten von Potenzialgruppen
fügbar.

7.4.1 Funktionelle Beschreibung

Das Wirkprinzip "Sicheres Abschalten einer Potenzialgruppe" ermöglicht es dem Anwender, innerhalb eines
B&R-Systems in Kombination mit einem externen Sicherheitsschaltgerät sicherheitstechnische Funktionen
auszuführen.
Die sicherheitstechnische Funktion beschränkt sich dabei auf das Abschalten bzw. Spannungsfreischalten
der angeschlossenen Aktoren.

Funktionsweise

In die I/O-Versorgung der Potenzialgruppe wird ein externes Sicherheitsschaltgerät zwischengeschaltet
oder es wird ein Einspeisemodul des Typs X20SP1130 verwendet. Bei der Anforderung des funktionalen si-
cheren Zustands oder eines Failsafe-Zustands ist es Aufgabe dieser Einspeisung, die I/O-Versorgung der
Potenzialgruppe abzuschalten. In der Folge werden alle Aktoren, die an dieser Potenzialgruppe angeschlos-
sen sind, spannungsfrei geschaltet. Modulinterne Energiespeicher (z. B. Kondensatoren) bleiben jedoch ge-
laden und müssen in der Bewertung der Sicherheitsfunktion berücksichtigt werden.
7.4.2 Gültigkeitsbereich/Normenbezug
Das Wirkprinzip beschränkt sich auf den Anwendungsbereich im Maschinenbau und damit implizit auch auf
die folgenden Normen:
• EN ISO 13849-1:2015 bzw. EN ISO 13849-2:2012
Anforderungen aus anderen Normen werden nicht berücksichtigt.
X20 System Anwenderhandbuch 4.30
+24 VDC

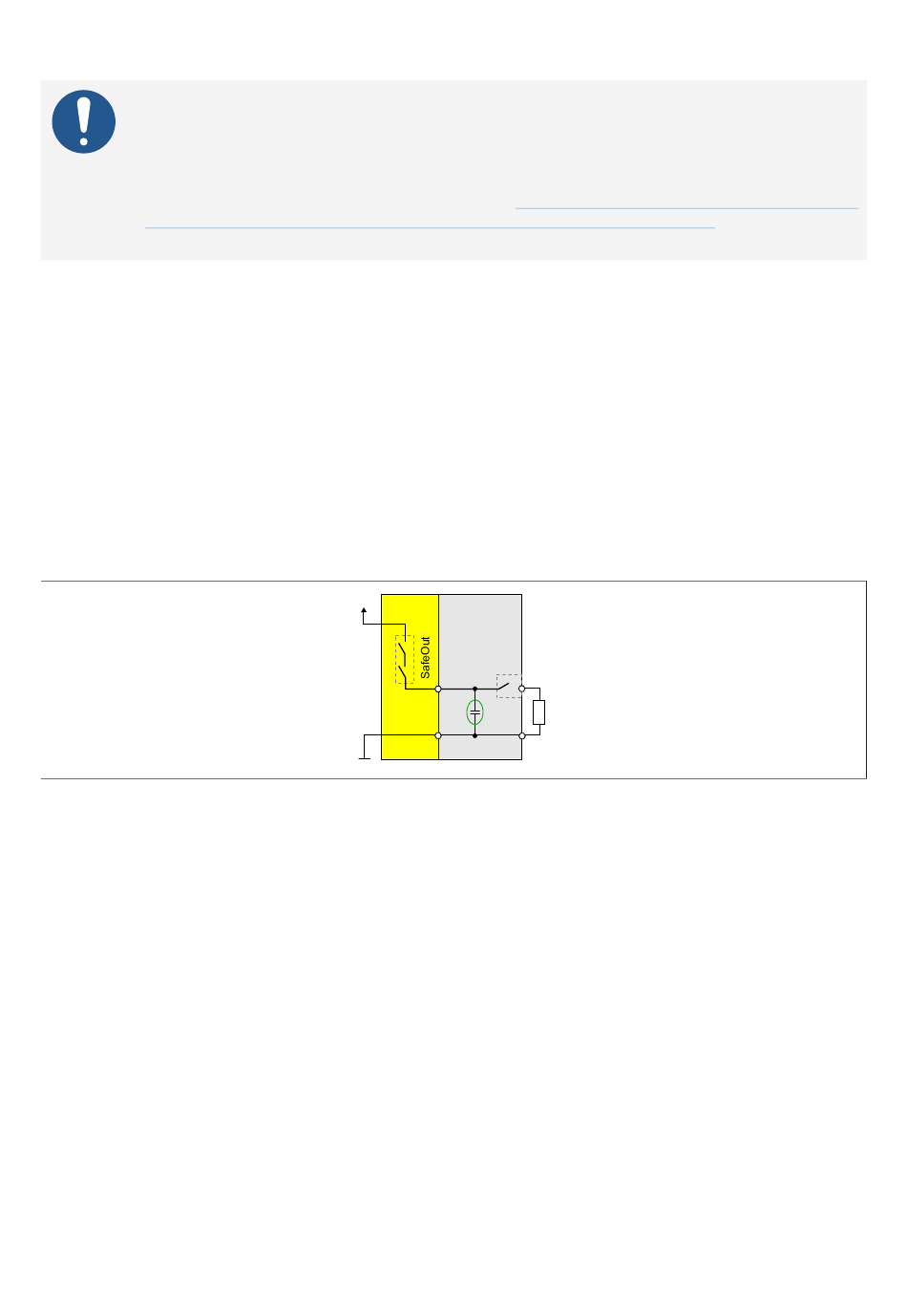

Abbildung 22: Funktionsweise mit internem Energiespeicher
Mechanische und elektrische Konfiguration
Homepage > Downloads > Zertifikate > Si-
DigitalOut
C
Aktor
als Download ver-
