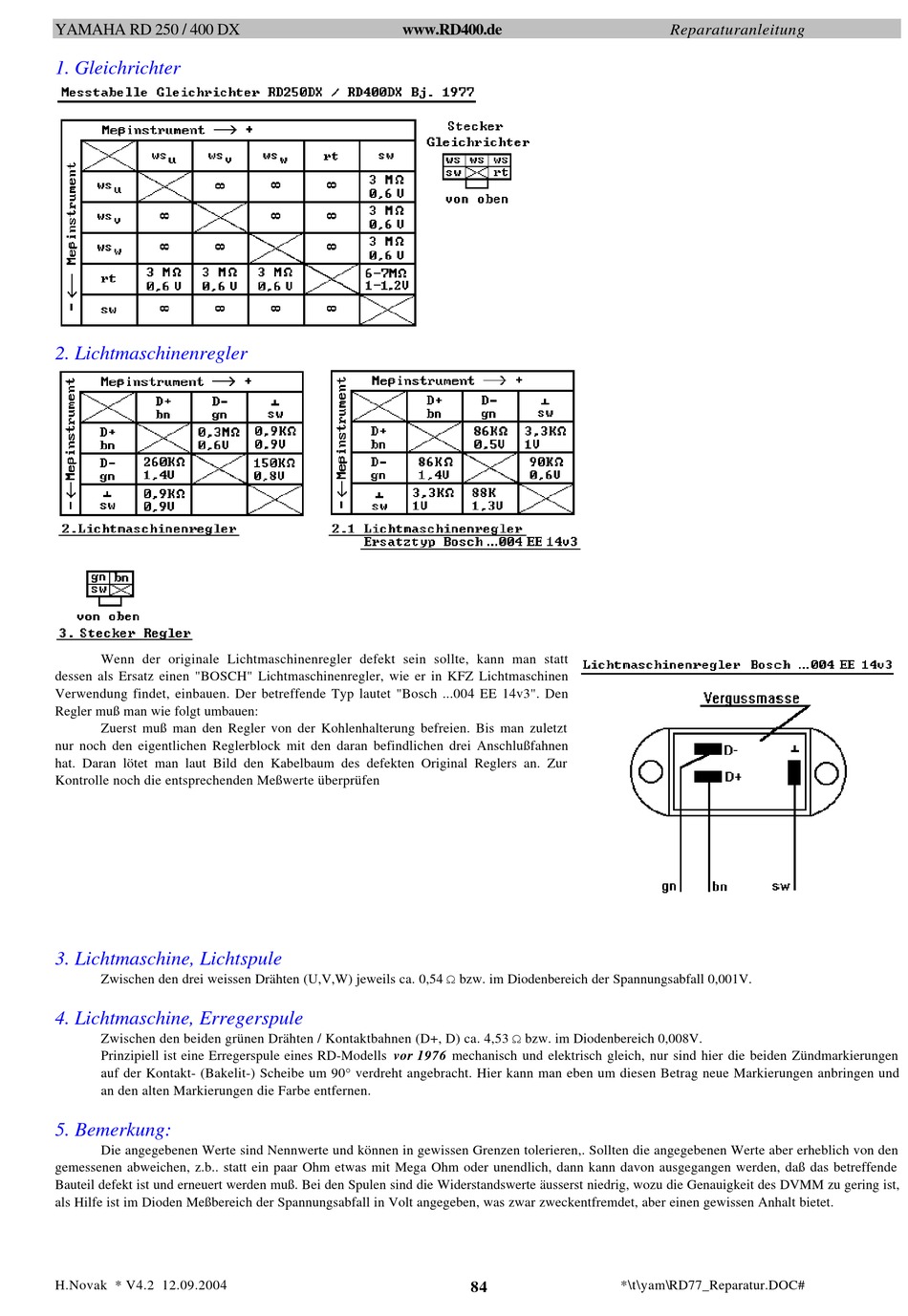

Yamaha RD 250 Reparaturanleitung Seite 85

YAMAHA RD 250 / 400 DX
1. Gleichrichter
2. Lichtmaschinenregler
Wenn der originale Lichtmaschinenregler defekt sein sollte, kann man statt
dessen als Ersatz einen "BOSCH" Lichtmaschinenregler, wie er in KFZ Lichtmaschinen
Verwendung findet, einbauen. Der betreffende Typ lautet "Bosch ...004 EE 14v3". Den
Regler muß man wie folgt umbauen:
Zuerst muß man den Regler von der Kohlenhalterung befreien. Bis man zuletzt
nur noch den eigentlichen Reglerblock mit den daran befindlichen drei Anschlußfahnen
hat. Daran lötet man laut Bild den Kabelbaum des defekten Original Reglers an. Zur
Kontrolle noch die entsprechenden Meßwerte überprüfen
3. Lichtmaschine, Lichtspule
Zwischen den drei weissen Drähten (U,V,W) jeweils ca. 0,54 ê bzw. im Diodenbereich der Spannungsabfall 0,001V.
4. Lichtmaschine, Erregerspule
Zwischen den beiden grünen Drähten / Kontaktbahnen (D+, D) ca. 4,53 ê bzw. im Diodenbereich 0,008V.
Prinzipiell ist eine Erregerspule eines RD-Modells vor 1976 mechanisch und elektrisch gleich, nur sind hier die beiden Zündmarkierungen
auf der Kontakt- (Bakelit-) Scheibe um 90° verdreht angebracht. Hier kann man eben um diesen Betrag neue Markierungen anbringen und
an den alten Markierungen die Farbe entfernen.
5. Bemerkung:
Die angegebenen Werte sind Nennwerte und können in gewissen Grenzen tolerieren,. Sollten die angegebenen Werte aber erheblich von den
gemessenen abweichen, z.b.. statt ein paar Ohm etwas mit Mega Ohm oder unendlich, dann kann davon ausgegangen werden, daß das betreffende
Bauteil defekt ist und erneuert werden muß. Bei den Spulen sind die Widerstandswerte äusserst niedrig, wozu die Genauigkeit des DVMM zu gering ist,
als Hilfe ist im Dioden Meßbereich der Spannungsabfall in Volt angegeben, was zwar zweckentfremdet, aber einen gewissen Anhalt bietet.
