TUONO V4 R
•

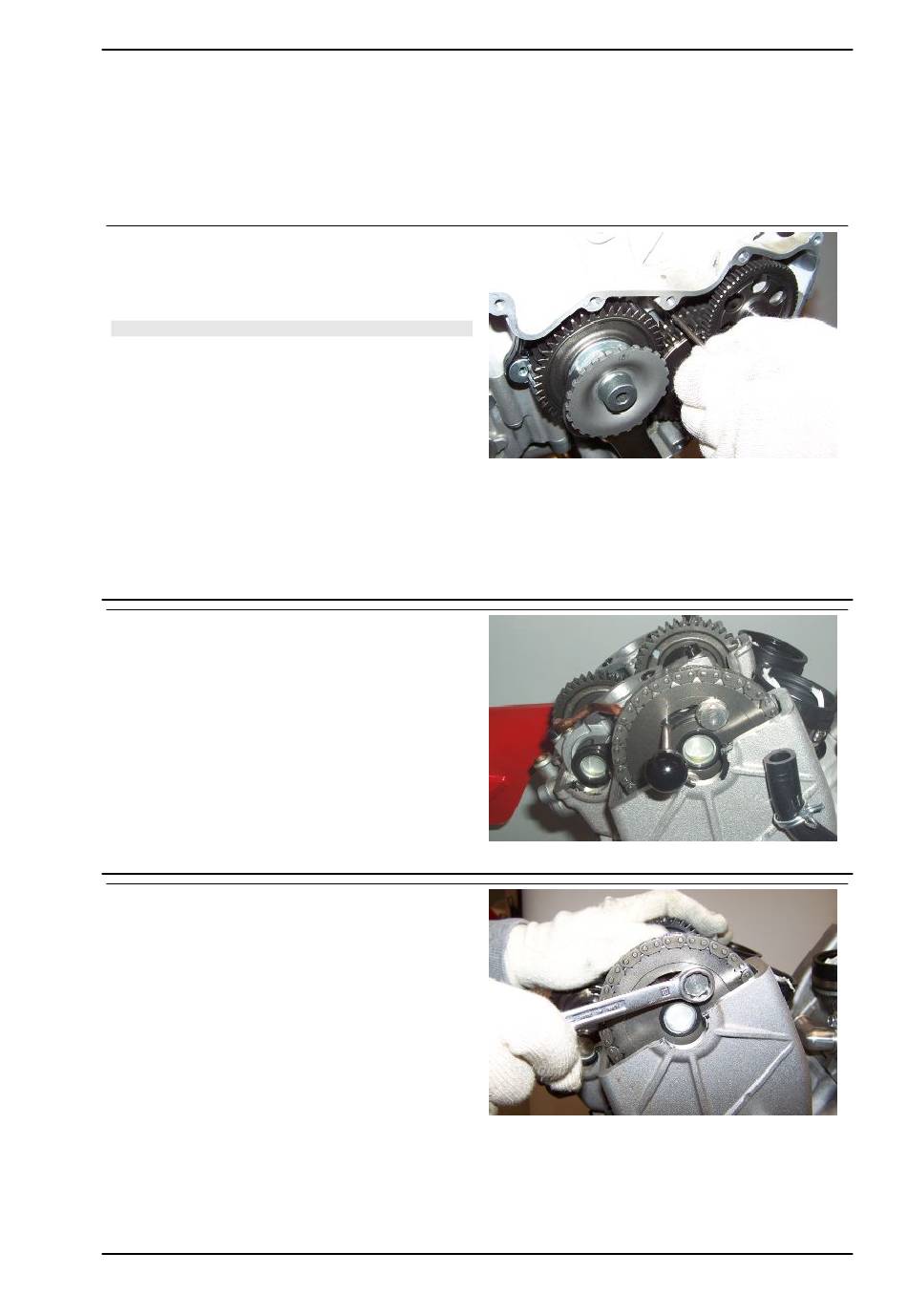

Den hinteren Zylinderkopfdeckel und den Kupplungsdeckel ausbauen.
•
Den Kolben des Zylinders 1 (linker hinterer Kolben) auf OT stellen.
•
Die Kurbelwelle um 450° (eine komplette Umdrehung + 90°) in Motor-Drehrichtung (Fahrt-
richtung) drehen.
•
Den entsprechenden Stift von der
Kupplungsseite in die Körnung an der
Kurbelwelle einsetzen.
ANMERKUNG
DAS GEZEIGTE SPEZIALWERKZEUG DIENT NUR ZUM
FESTLEGEN DER RICHTIGEN KURBELWELLENPOSITI-
ON.
DAS WERKZEUG DARF NICHT ZUM FESTZIEHEN BE-
NUTZT WERDEN.
Spezialwerkzeug
020852Y Stift Einstellung Kurbelwelle
Siehe auch
Ausbau
Zylinderkopfdeckel
Abnahme des Kupplungsdeckels
•
Den Stift zum Ausrichten der Einlass-
Nockenwelle in die Bohrung am No-
ckenwellenlager einsetzen.
•
Sollte das nicht möglich sein, muss vor
der Einstellung des Ventilspiels die
Motor-Einstellung geprüft werden.
Spezialwerkzeug
020851Y Stift Einstellung Nockenwelle
•
Die zwei Referenzstifte Kurbelwelle
und Nockenwelle entfernen.
•
Die Kurbelwelle soweit drehen, bis die
Schraube des Zahnrads sichtbar ist,
die vom Zylinderkopf verdeckt bleibt,
wenn die Bohrung am Nockenwellen-
zahnrad auf die Bohrung an der Bügel-
schraube ausgerichtet ist.
•
Die Drehung der Kurbelwelle mit ei-
nem der entsprechenden Werkzeuge
blockieren.
Wartung
WART - 77
